# 剖面分析

剖面分析允许用户观察表面高程沿某条线的变化。剖面有助于评估踪迹的难度或对沿指定路径铺设铁路线的可行性进行评估。

MapGIS 的剖面分析为用户提供了灵活的交互方式和丰富的剖面视图参数,并能对分析结果进行导出。跟随以下步骤,您能进行剖面分析。

# 操作说明

1. 向地图视图中添加高程数据,并激活为当前编辑状态。

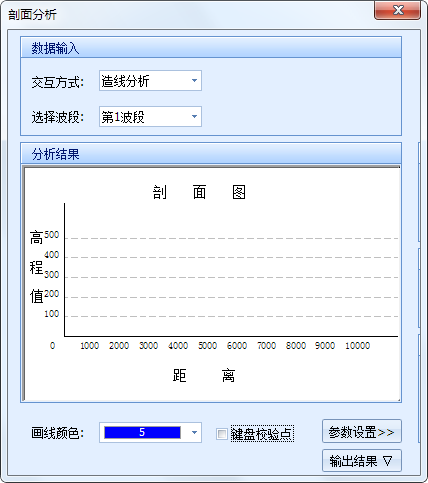

2. 在系统菜单栏上点击“DEM分析”,在其下拉菜单中选择“剖面分析”(或点击DEM分析工具条上的“剖面分析”按钮),弹出剖面分析对话框如下所示:

在剖面分析界面上,需要对参数进行说明如下:

  • 【交互方式】:输入提取剖面线的方式。包括造线分析和选线分析两种。在选择造线分析后,用户可以在地图上手动输入线;若使用选线分析功能,您可以选择地图视图中已经存在的线要素,作为剖面分析的线。
  • 【选择波段】:通过剖面分析工具,可以查看多波段影像数据中像元值的变化趋势。在此可以选择具体要查看哪一个波段。
  • 【画线颜色】:造线分析输入线时,设置用户输入的线的颜色。
  • 【键盘校验点】:在使用造线分析时,若要求精确地输入线位置,可勾选“键盘校验点”。勾选后,用户在视图区画线时,每确定一点系统将弹出下图所示对话框,通过该对话框可精确线上各点的位置:

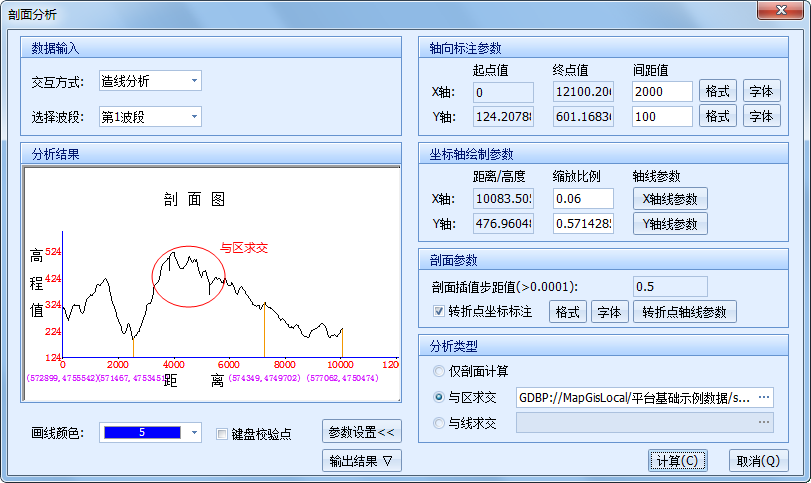

3. 点击参数设置,可展开对话框。用于设置剖面视图的参数(如下图),设置完成后点击“计算”按钮即可查看效果:

【轴向标注参数】:可查看坐标轴(X;Y)在剖面图中的起点和终点坐标值。可调整坐标标注的间距值、格式和字体,上图中红色数字即调整后的坐标标注;

【坐标绘制参数】:可调整横纵轴的缩放比例,使横纵轴比例的视图效果最优(一般保持默认比例,可微调),并且可设置轴线样式等参数信息,上图即将轴线设置为蓝色。

【剖面参数】:可查看剖面插值的步长距离,设置转折点(即视图区中绘制的线段各节点)、轴线参数和标注样式等,上图中黄色线段即转折点轴线,紫色数字即转折点坐标。

【分析类型】:包括“仅剖面计算”、“与区求交”、“与线求交”。使用“与区求交”时,需要导入一个与绘制的分析线段有交集的矢量区,在分析线与矢量区的交集时,会在剖面图上以黑色短竖线标示出来,如上剖面图中红色框选部分所示。使用“与线求交”效果同“与区求交”。

4. 点击“输出结果”,可设置结果参数,输出剖面分析成果:

  • 【保存输出图片】:输出剖面图为.Bmp文件。
    • 查看生成的图片文件效果如下:

  • 【保存输出二维线】:输出剖面图中的线状信息,包括剖面曲线、坐标轴线、转折点轴线,输出保存为简单线要素类;
  • 【保存输出注记】:输出剖面图上的注记信息,输出保存为注记类。
    • 在地图视图中查看输出二维线和和注记,效果如下:

  • 【保存输出三维线】:将分析结果输出为三维线,在三维场景中可看到所选路线地形起伏。

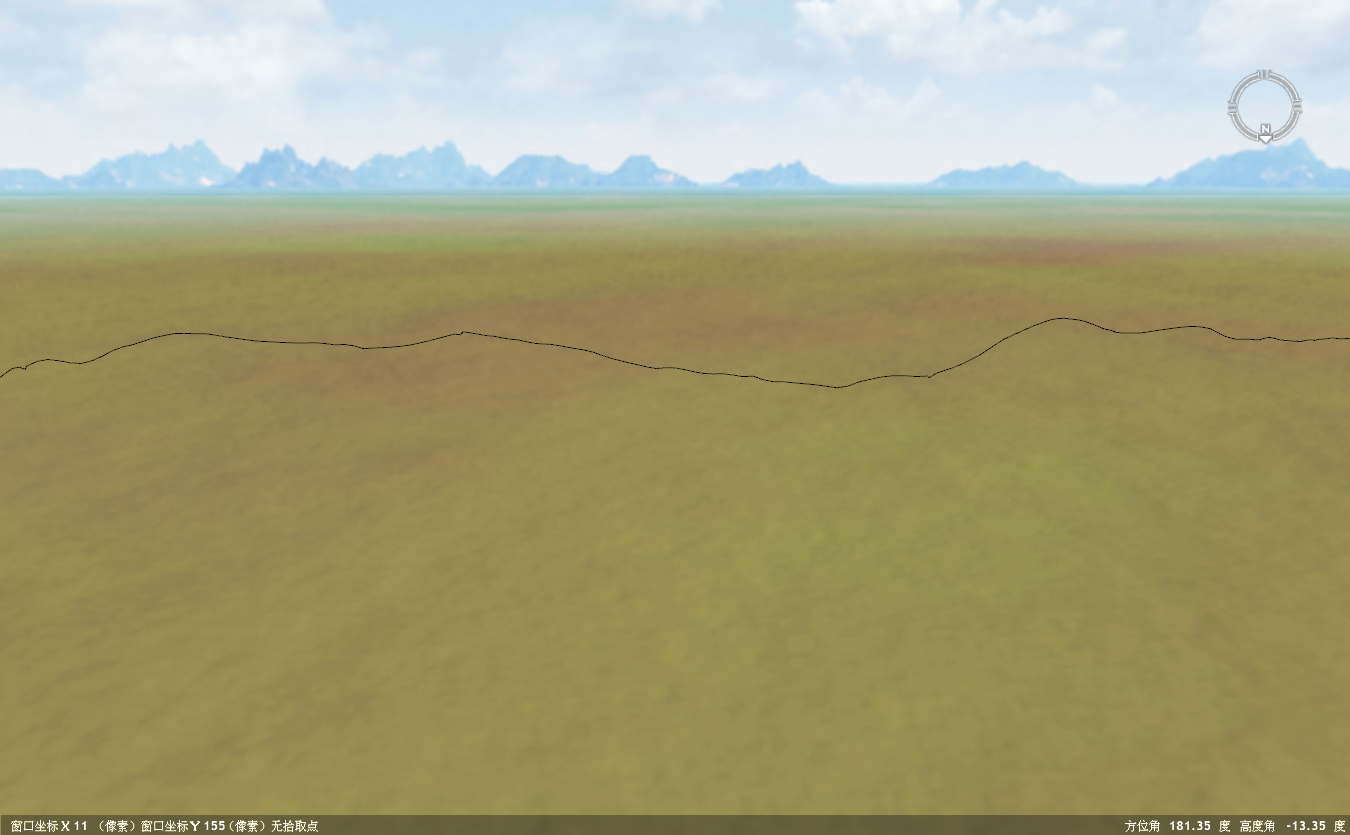

    • 在场景视图中查看三维线效果如下:
