密度分析

功能说明

密度分析主要根据输入的已知点要素的数值及其分布，来计算整个区域的数据分布状况，从而产生一个连续的表面。它主要是基于点数据生成的，以每个待计算格网点为中心，进行环形区域的搜寻，进而来计算每个格网点的密度值。利用密度制图可以通过密度表面显示点的聚集情形，例如可以制作人口密度图反映城市人口聚集情况，或根据污染源数据来分析城市污染的分布情况。

操作说明

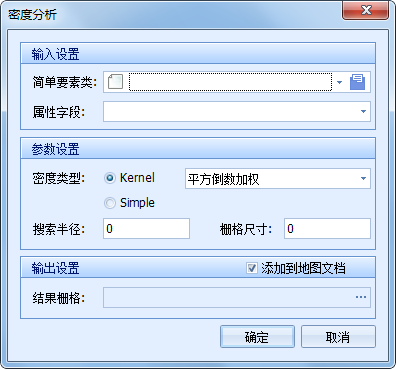

1. 点击“DEM分析”菜单下的“密度分析”命令，系统弹出如下对话框：

2. 在“密度制图”对话框里进行参数设置：

• 【简单要素类】：输入进行密度制图的点简单要素类。
• 【属性字段】：选择点图层的一个属性字段设置为进行密度制图的属性字段。
• 【密度类型】：设置密度制图的函数原理制图方式：
• 核函数制图（Kernal）：在核函数密度制图中，落入搜索区内的点具有不同的权值，靠近格网搜寻区域中心的点或线会被赋以较大的权重，密度值随着其与格网中心距离的权重加大而降低。
• 简单密度制图（Simple）：在简单密度制图中，落在搜索区域内的点或线有同样的权重，先对其进行求和，然后用合计总数除以搜索区域的大小，从而得到每个点的密度值。

• 【搜索半径】：设置搜索的半径大小，则最后生成的栅格数据只在以点图元（源）为中心，半径为“搜索半径”的范围内有值，其他地方均为无效值。
• 【栅格尺寸】：设置输出栅格密度图的各像元大小。建议合理设置该参数值，若该参数过大（甚至接近“搜索半径”），则生成的栅格结果会不够
• 【结果栅格】：设置输出栅格密度图的结果文件名和保存路径。

3. 点击"确定"执行密度制图操作，点击"取消"则取消当前操作。若用户勾选了“添加到地图文档”，则生成的栅格数据将自动添加到工作空间窗口。
