# 平面等值线绘制
#
功能说明
等值线是将表面上相邻的具有相同值的点连接起来的线，如地形图上的等高线、气温图上的等压线。等值线分布的疏密在一定程度上表明了表面值的变化情况。等值线越密，表面值的变化越大，反之越小。因此，通过研究等值线，可以获得表面值变化的基本趋势。平面等值线绘制是根据当前地形数据绘制出相应的平面等值线图。
#
操作说明
1. 点击“DEM分析”菜单下的“平面等值线绘制”命令，系统弹出“平面等值线绘制”对话框：
2. 点击对话框上
“添加”按键加载数据：

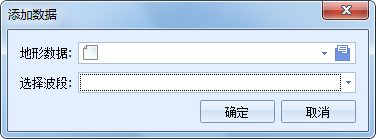

【地形数据】：输入进行平面等值线追踪的栅格数据。
【选择波段】：若选择的地形数据是多波段数据，则需要选择当前处理的波段。

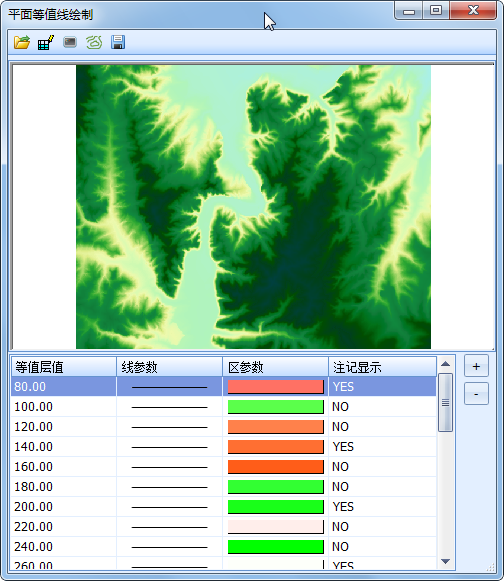

3. 数据加载后，对话框显示如下：
：点击该按钮，可在列表中所选行的后面添加一行等值线，数值为列表中该行和下一行的中间值。
：点击该按钮，可删除列表中所选行。

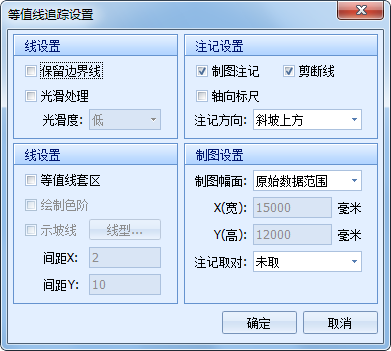

一、提取设置
（1）线设置

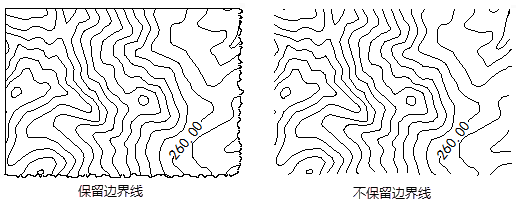

【保留边界线】：边界线即外框。在进行等值线追踪时，用户可自行选择是否保留边界线。
【光滑处理】：设置所追踪的等值线是否要平滑处理，同时可设置光滑度（低、中、高）。
【等值线套区】：勾选该选项，可在生成等值线图时同步生成等值区，下图所示为勾选了“等值线套区”后生成的结果，两条等值线之间的区域被不同颜色的区填充，各区参数可在参数设置窗口（即对话框下半部分窗口）中“区参数”进行调整。
【绘制色阶】：若选择等值线套区，则需要设置是否绘制色阶，默认情况下取绘制，若勾选，则会在数据右下方生成等值区的色阶变化图例。如根据下图所示色阶，可知道区域图上与最上面绿色块相同颜色的区域的取值范围为180-200。
【示坡线】：示坡线是垂直于等高线的短线，勾选等值线套区后激活。用于指示斜坡降低的方向，绘制等值区的“示坡线”，可设置X向和Y向的间距以及所绘制示坡线的线型。
（2）注记设置
【制图注记】：选择是否生成制图注记。只有勾选此选项，注记相关参数才被激活。

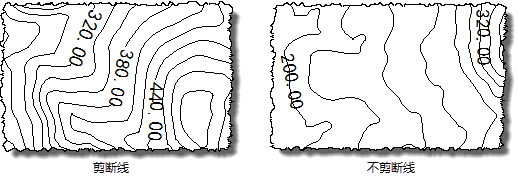

【剪断线】：勾选制图注记时激活，默认为勾选状态。当勾选该选项，生成等值线在有注记处可自动断开，而不会出现注记压盖等值线的情况，多用于制图输出。
【轴向标尺】：勾选制图注记时激活，若勾选该项，则结果数据会生成一个外包矩形（即数据边界线），同时x、y轴向生成注记标注。

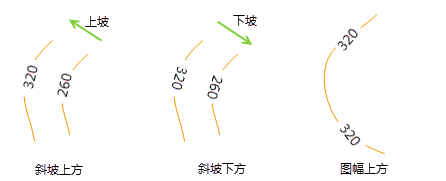

【注记方向】：若选择“斜坡上方”，数字注记上方朝向上坡的方向；若选择“斜坡下方”，数字注记上方朝向下坡的方向；若选择“图幅上方”，则不论上坡下坡，数字注记的方向始终朝上。
（3）制图设置
【制图幅面】：设定结果数据的幅面大小，会以X长和Y高表现出来。
原始数据范围：结果等值线与原始DEM数据大小相同，完全套和；
自动检测设置：结果数据为将“原始数据范围”的xy方向缩小100倍；
自定义：结果数据大小为用户自定义的宽度、高度。
【注记取对】：设置等值数据是否取对数。
未取：结果注记直接根据原值进行标注。
10为底：结果注记是DEM对应高程值以10为底取对数。
对数为底：结果注记是DEM对应高程值以e为底取对数。
“视图”：
【显示标尺/显示滚动条/背景颜色】：对数据显示窗口的样式进行设置，若勾选则显示对应内容。
【显示影像/TIN数据（显示注记/区/示坡线/线）】：对数据显示窗口中显示的数据内容进行设置，若勾选则显示对应内容。
“追踪”：点击该按钮，则根据提取设置中的参数，将加载到对话框中的影像数据生成等值线。

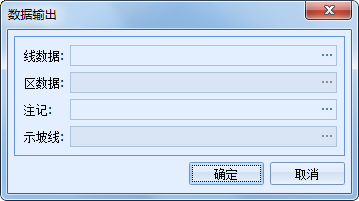

“保存数据”：追踪完毕后，可保存结果。
二、参数设置窗口
（1）分段设置：列表第一列“等值层值”下各数据表示只生成高程值为列表中数据的等值线，点击该列下每一行可进行修改（输入的数据需合理）；

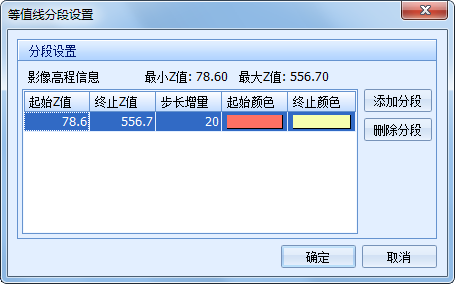

若双击列表第一排的“等值层值”处，弹出下图所示对话框。
【添加分段】：每点击一次，可在等值层列表里添加一层。系统会在所选择层下自动添加一中间等值层。
【删除分段】：删除所选层。
【起始/终止Z值】：所选分段的起始/终止z值。
【步长增量】：该分段中相邻两条等值线之间的差值。
【起始/终止颜色】：若勾选了“等值线套区”，此处可设置该分段中区的起始/终止色，中间颜色将根据起止色进行渐变。
（2）修改线参数：列表中第二列可通过双击分别设置对应等值线的线参数；
若双击列表第一排“线参数”处，弹出下图所示对话框。
【修改方式】：“统改”即将所有等值线参数进行修改，“分级”即根据等值线等级进行参数设置，若选择“分级”方式，需对“受影响等级”中的参数进行设置。

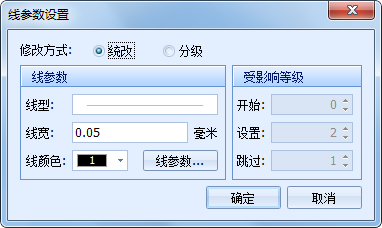

【线参数】：设置线参数。双击“线型”设置线型，输入数值修改“线宽”，点击下拉按钮设置“线颜色”，点击“线参数…”可在弹出的参数修改框中对更多参数进行修改。
【受影响等级】：“修改方式”选择“分级”时，需在此进行设置。“开始”表示从第几级开始设色，“设置”表示对连续几级的线参数进行修改，“跳过”表示每跳过几级，再连续设色。
（3）修改区参数：列表第三列为“区参数”，同“线参数”一样，可双击后在弹出的对话框中修改对应区的颜色。
（4）修改注记参数：列表第四列为“注记显示”，可通过双击该列下各行，设置对应等值线是否显示注记；
若双击列表第一排的“注记显示”处，弹出下图所示对话框。

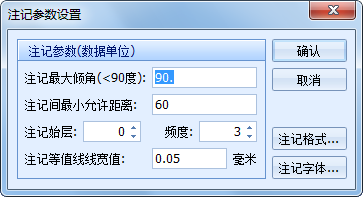

【注记最大倾角】：追踪后生成的注记的倾角最大不会大于该值。
【注记间最小允许距离】：设置注记间的最小距离。
【注记始层/频度】：当注记层数和频数分别为0和3时，表示从第0层（列表第一行即为第0层）等值线开始有注记，每隔3个层，即紧接着到第3层时才再显示注记。
【注记等值线线宽值】：设置显示注记的等值线的线宽。线宽效果需将线保存，将线加载到地图视窗，并设置符号化显示后，才可查看。
