晕渲图输出

功能说明

日照晕渲图是通过模拟太阳光对地面照射所产生的明暗程度，并用灰度色调或彩色输出，得到随光度近似连续变化的色调，达到地形的明暗对比，使地貌的分布、起伏和形态特征显示具有一定的立体感。主要是根据格网Grid数据制作地面模型的日照晕渲图，先对原始稀疏数据加密，然后计算各单元的日照参量，其结果数据（高程信息为计算日照参量）可供制图或分析时使用。

操作说明

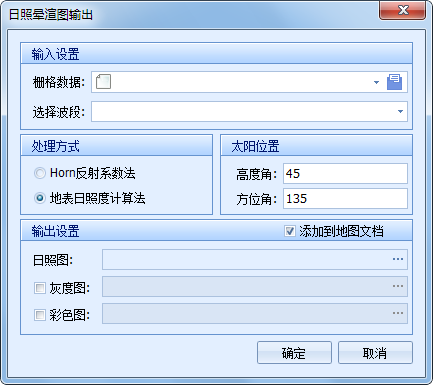

1. 单击“DEM分析”菜单下的“晕渲图输出”命令，系统弹出下图所示对话框。

2. 在“晕渲图输出”对话框里进行参数设置：

【栅格数据】：设置进行日照晕渲图输出的地形数据。

【选择波段】：选择当前处理栅格的波段。

【处理方式】：选择地表晕渲分析的处理方式，系统提供了Horn反射系数法和地表日照度计算法两种方式。

【太阳位置】：通过太阳“高度角”和“方位角”确定太阳位置。

【输出设置】：设置进行地表晕渲分析的结果文件。

3. 点击"确定"执行地表晕渲操作，点击"取消"则取消当前操作。
