距离分析

功能说明

距离分析即根据每一栅格相距其最邻近要素（也称为“源”）的距离来进行分析制图，从而反映出每一栅格与其最邻近源的相互关系。通过距离制图可以获得很多相关信息，指导人们进行资源的合理规划与利用。例如，飞机失事紧急救援时从指定地区到最近医院的距离；消防、照明等市政设施的布设及其服务区域的分析等。此外，也可以根据某些成本因素找到A地到B地的最短路径或成本最低路径。

操作说明

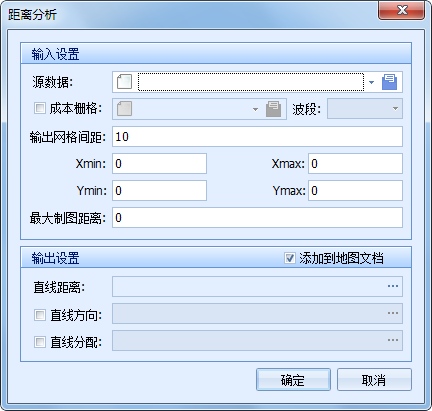

1. 点击“DEM分析”菜单下的“距离分析”命令，系统会弹出如下对话框：

2. 在“距离分析”对话框里进行参数设置：

• 【源数据】：设置进行距离制图分析的源数据，数据格式为简单点要素类。
• 【成本栅格】：勾选后可设置成本栅格，指经过每个像元所需的成本，此处的成本可以表示价格、时间、人力、资源等信息。计算直线距离时，不仅考虑距离的影响，也会考虑成本栅格的影响。
• 【波段】：选择“成本栅格”当前处理的波段。
• 【输出网格间距】：若没有设置成本栅格，则需设置输出的网格间距，即结果栅格的各像元大小。建议合理设置该值，若该值设置过大，生成的栅格结果将不便于查看。
• 【Xmin/Ymin/Xmax/Ymax】：结果栅格的图层范围，初始值为源数据点图层的图层范围，用户可根据需要进行修改。
• 【最大制图距离】：设置进行分析的范围，系统将只对以各点图元为圆心，以该参数值为半径的范围进行距离制图。如下图所示，黄色直线长为a，绿色直线长为b，红色点为一个点图元，若“最大制图距离”为a，则结果栅格只在黄色圆圈内有像元值（其它地方均为无效值）。

• 【直线距离】：设置生成的“直线距离”结果的存储路径及文件名。结果像元值表示各单元到点图元（源）的距离。如上图所示，黄色圆圈上的像元值都为a，绿色圆圈上的像元值都为b。
• 【直线方向】：可选项，若勾选可设置生成的“直线方向”结果的存储路径及文件名。结果像元值表示各单元到最近点图元（源）的方向。如上图所示，黄色直线上各单元的像元值为c。
• 【直线分配】：可选项，若勾选则可生成相应的直线分配数据；
• 进行最邻近分析，输出栅格中每个像元值等于其最近源的值，如水库的服务覆盖范围。

3. 点击"确定"执行距离制图分析操作，点击"取消"则取消当前操作。若用户勾选了“添加到地图文档”，则分析后生成的栅格数据将自动添加到工作空间窗口。
