综合质量评价

功能说明

综合质量评价功能用来对线状地物、面状地物的综合结果进行质量评价。对综合前后图元的数目和形状保持情况做出评价分析。

操作说明

1. 设置图层状态：将综合前、后的图层调整为可编辑状态；

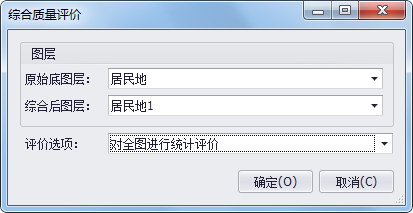

2. 点击综合工具条上的“综合质量评价”按钮或是从“制图综合”菜单下选择“综合质量评价”功能，弹出综合质量评价对话框。在对话框中，选择要评价的“原始底图层”和“综合后图层”，综合评价的图层类型可为线或区，“评价选项”中提供两种评价方式——对全图进行统计评价和进行抽样选取评价，全图统计评价即对全图进行分析，若选择抽样则需在视图区内框选要进行评价分析的图元；

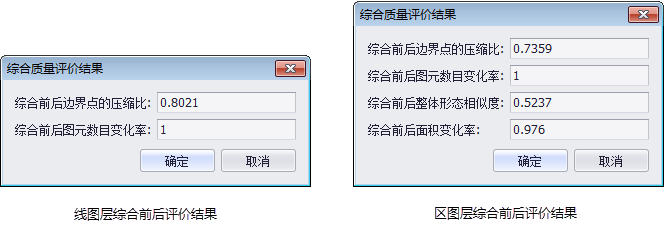

若选择“对全图进行统计评价”，点击"确定"按钮后弹出下图所示对话框：

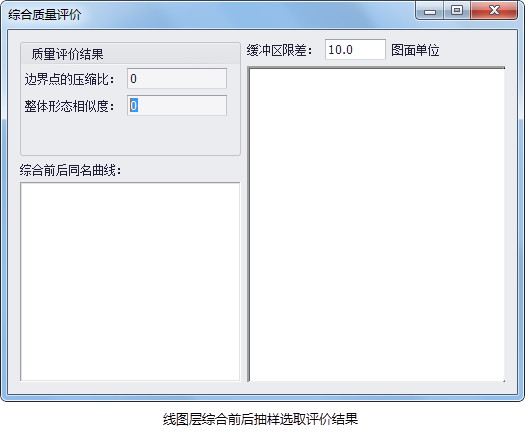

若选择“进行抽样选取评价”，点击"确定"按钮，在视图区框选要进行评价分析的图元后，弹出下图所示对话框：

【综合前后边界点的压缩比】：综合图的各线的顶点个数总和与底图的各线的顶点个数总和之比；

【综合前后图元数目变化率】：综合图图元总和与底图图元总和之比；

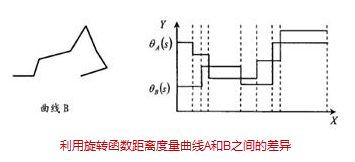

【综合前后整体形态相似度】：该参数与“综合前后同名曲线”所起的作用一样，都是利用旋转函数来度量两个目标的形状相似性。值越接近1，则综合质量越好；反之，越接近0，则效果越差。

【综合前后面积变化率】：综合图各面面积总和与底图各面面积总和之比。

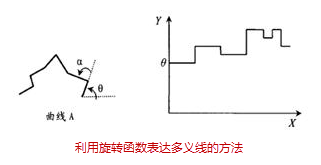

【综合前后同名曲线】：Y轴表示曲线与左转切线之间的夹角，若曲线的边向左转则在原来的角度上增加旋转角,若曲线边向右转则在原来的角度上减去旋转角；X轴表示弧线的长度曲线。可以发现,旋转函数不会随曲线或多边形发生平移而变化。

【缓冲区限差】：设置综合后图层的缓冲半径，该参数下面的窗口将会根据设置的“缓冲区限差”显示综合后图层的缓冲区。
