# 专题图
从制图的角度看，GIS在基于空间数据的符号化，多用途制图与空间数据查询和分析上发挥着巨大的作用。但是地图的生产者希望同时获得更加丰富多样的图形化表现效果以及更加灵活自由的操作方式。专题图的应用满足了用户的需求，大大增强了信息表达的直观性，既可显示制图信息的空间分布特征，又能表示它们的数量、质量特征及其发展变化。专题图在地理信息系统应用中具有非常重要的作用。
归纳起来，专题图主要有以下三个方面的具体功能：
（1）使用专题图能对地理事物进行不同程度的抽象、概括和简化，强调制图信息最本质的特征，反映区域的基本面貌，保持图面清晰易读。例如，内容丰富、结构复杂的城市，用圈形的几何中心表示位置，用圈形的大小及形状的繁简来表示行政等级的高低。又如地表覆盖，随着比例尺的缩小，在地图上难以表示覆盖物交叉分布的特点，但是经过抽象、概括，在地图上仍然可以用绿色和非绿色来区分森林和非森林，以反映制图区域最基本的面貌。
（2）专题图赋予地图极大的表现能力。它既能表示具体的事物，如居民地、森林分布，也能表示抽象的事物；既能表示事物的外形，如湖泊的岸线特征，也能表示其内部性质，如含盐程度。
（3）专题图能提高地图的应用效果。专题图能在平面上建立或再现客观现象的空间模型，并为无法表示的现象设计想象的模型，人们能在两种“模型”上进行量算及相互比较。例如，在人口密度图上，用颜色的逐渐过渡建立了人口分布状况的想象模型，在这个抽象模型上，人们不仅可以量算每个区域的人口密度，而且可以认识整个制图区人口分布的总体规律及其变化趋势。
除此之外，可在专题图设置动态标注信息。
# 创建专题图
对数据层创建专题图后，对应数据后方会显示专题图小图标。
线、区图层支持创建统一专题图、单值专题图、分段专题图，点图层支持创建统一专题图、单值专题图、分段专题图、热力图、等级符号专题图。
#
操作说明

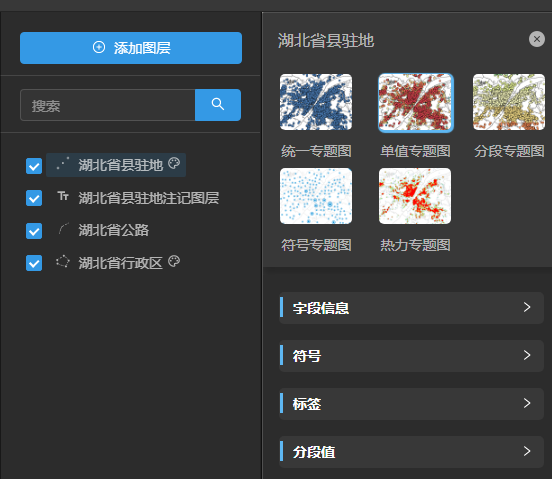

1. 在工作空间右键选择需绘制专题图的图层，弹出的右键菜单中选择创建专题图，弹出专题图浮窗面板。
2. 弹框中列出了所有专题图类型供用户选择。下面将对每一种专题图进行讲解。
# 单值专题图
#
功能说明

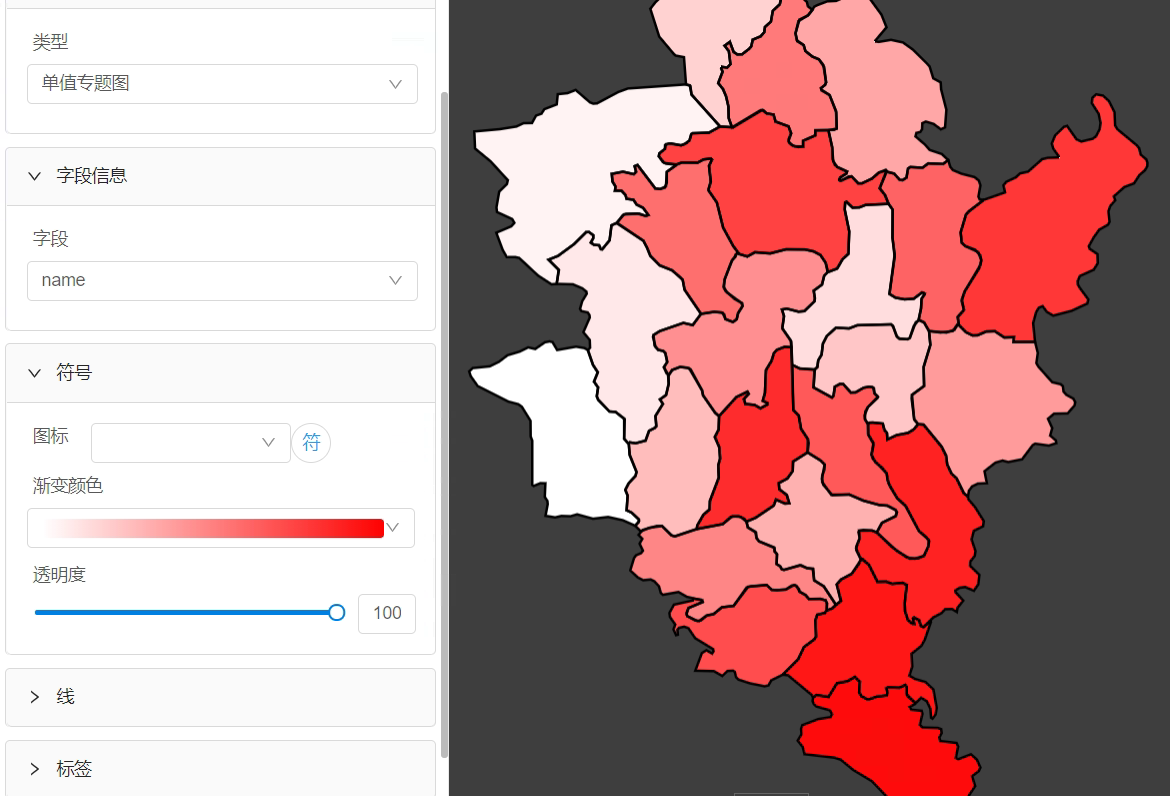

单值专题图是根据要素的某个属性字段进行分类，一个属性值作为一个类别，使用不同的颜色或图案进行填充。下图为根据要素名称字段创建的单值专题图：
# 操作说明
1. 在工作空间右键选择某图层，在弹出的右键菜单中选择“创建专题图”，弹出专题图浮窗面板。如果该图层数据中不包含任何属性数据，则无法创建专题图，系统会弹出如下提示：

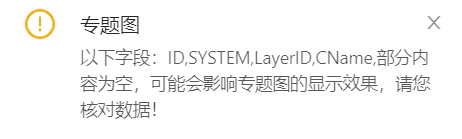

若图层属性某些字段部分内容为空，会影响专题图的显示效果，系统对应内容为空的字段会给出如下提示：
2. 专题类型选择“单值专题图”。
3. 选择单值字段，系统会自动根据唯一值列出该图层的所有属性字段，双击颜色条可选择颜色和样式，用户可根据需要选择某字段进行统计。
4. 在符号栏和线栏对填充色、符号信息、边线进行设置。点、线、区图层此处的参数设置界面不同，以下将分别进行介绍：

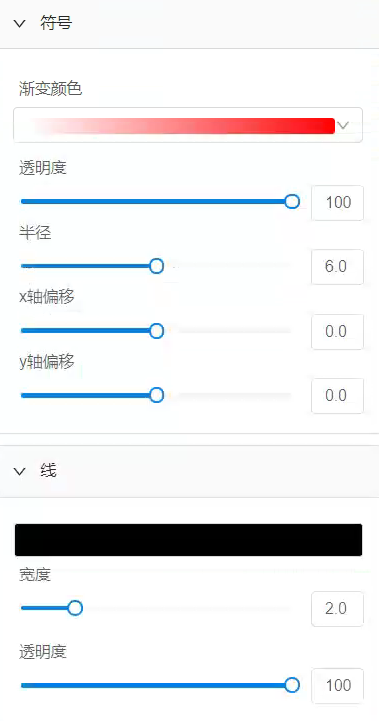

点图层参数设置
- 【符号】：设置点图元符号颜色。
- 【渐变颜色】：可设置不同的颜色填充来表现数据类别的差异，单击下拉框选择颜色条，则根据所选颜色条上颜色依次进行各数据类别的显示；
- 【透明度】：设置线的透明度。值为“0”时完全透明，值为“100”时不透明。
- 【半径】：设置半径以修改点图元的显示大小，单位为图面单位;
- 【X、Y轴偏移】：设置图元符号相对于图元坐标的偏移量。
- 【线】：设置区图元边界样式。
- 【宽度】：设置点图元边线宽度;
- 【透明度】：设置点图元边线的透明度。值为“0”时完全透明，值为“1”时不透明。

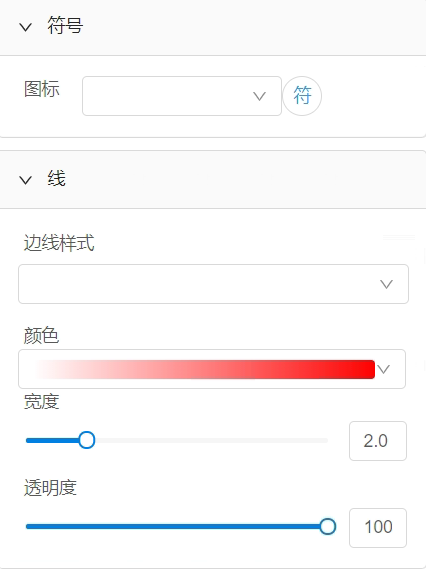

线图层参数设置
- 【符号】：设置组成线图元的符号, 下拉列表进行选择;
- 【边线样式】：提供直线和三种类型的虚线;
- 【颜色】：可设置不同的颜色填充来表现数据类别的差异，单击下拉框选择颜色条，则根据所选颜色条上颜色依次进行各数据类别的显示；；
- 【宽度】：设置线宽度，单位为图面单位;
- 【透明度】：设置线的透明度。值为“0”时完全透明，值为“1”时不透明。
提示：
符号和边线样式不能同时设置。

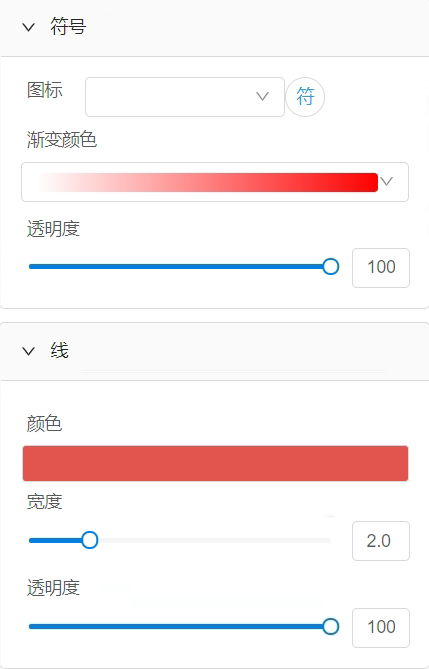

区图层参数设置
- 【符号】：设置区图元的填充符号和填充色。
- 【图标】：设置区图元填充符号，下拉列表进行选择;
- 【渐变颜色】：可设置不同的颜色填充来表现数据类别的差异，单击下拉框选择颜色条，则根据所选颜色条上颜色依次进行各数据类别的显示；
- 【透明度】：设置线的透明度。值为“0”时完全透明，值为“100”时不透明。
提示：
图标填充和渐变颜色不能同时设置。
- 【线】：设置区图元边界样式。
- 【颜色】：设置面区元边线颜色；
- 【宽度】：设置区图元边线宽度;
- 【透明度】：设置区图元边线的透明度。值为“0”时完全透明，值为“1”时不透明。

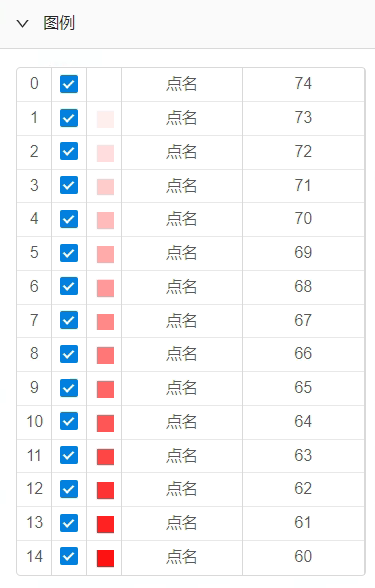

5. 设置图例：图例表中列出了填充颜色，双击色块可手动更改填充颜色；复选框可控制是否显示该颜色。
# 统一专题图
# 功能说明

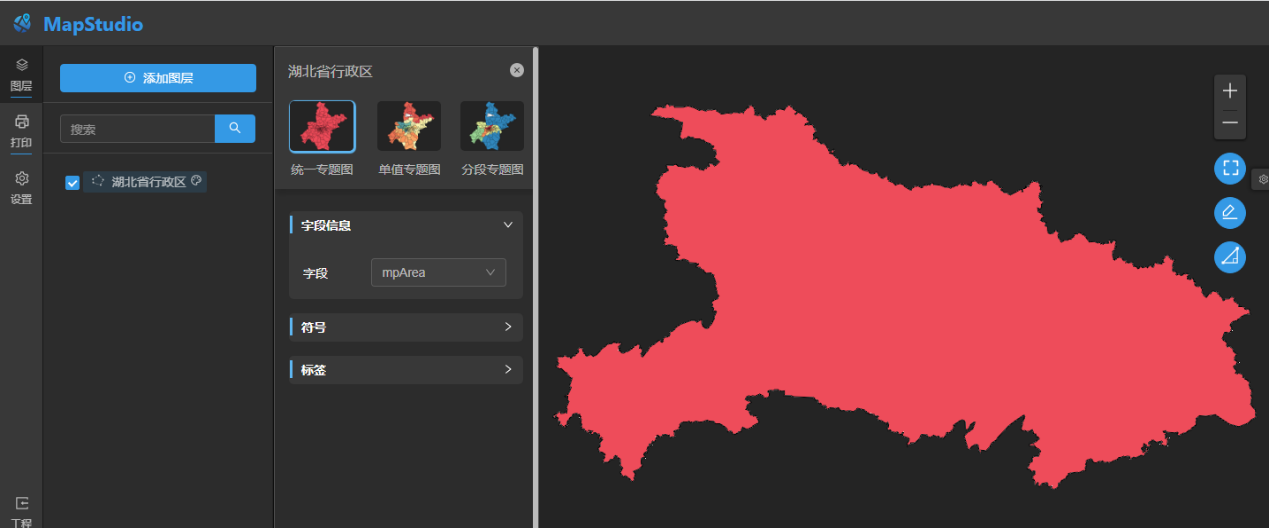

统一专题图采用单一符号信息配置图层中的所有图元，主要用于强调数据的分布特征。下图创建的统一专题图：
# 操作说明
1. 在工作空间右键选择某图层，在弹出的右键菜单中选择“创建专题图”，弹出专题图浮窗面板。如果该图层数据中不包含任何属性数据，则无法创建专题图，系统会弹出如下提示：
若图层属性某些字段部分内容为空，会影响专题图的显示效果，系统对应内容为空的字段会给出如下提示：
2. 专题类型选择“统一专题图”。
3. 选择字段，设置显示专题数据使用的字段，在字段信息中的字段栏下拉列表中列出了该图层的所有可用于分段的属性字段，用户可根据需要选择要创建统一专题图的字段。
4. 在符号栏对填充色、符号信息进行设置，统一专题图的填充颜色只有一个颜色，其他相关设置可参见“单值专题图”）
# 分段专题图
# 功能说明

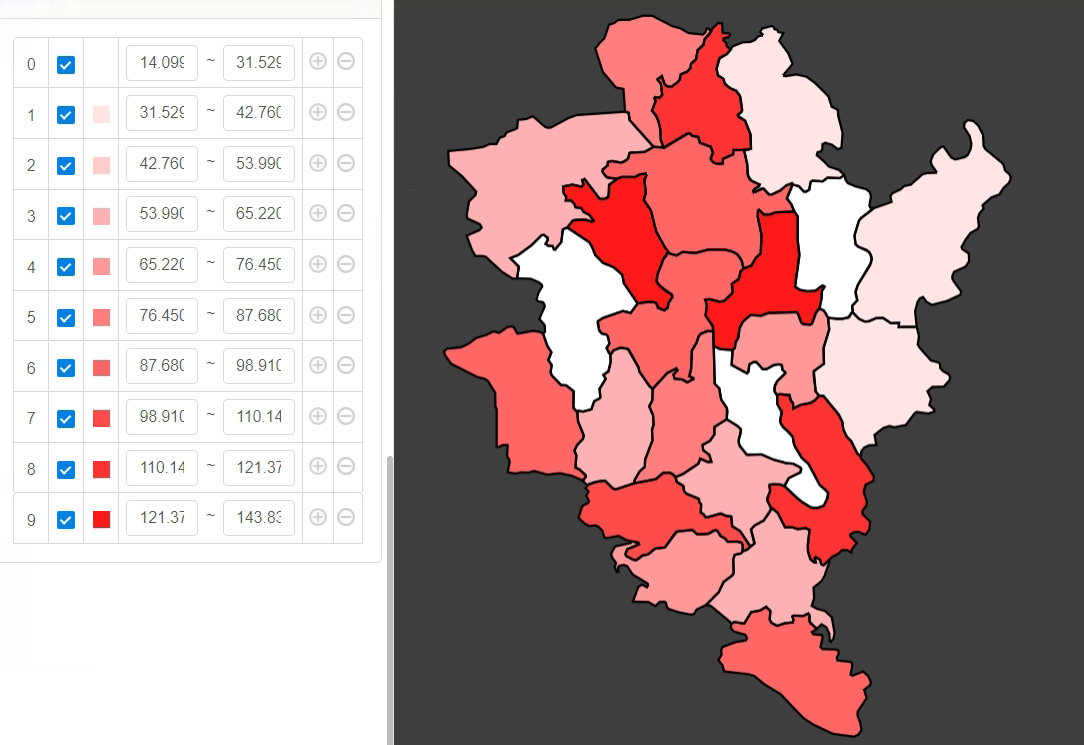

分段专题图根据要素属性值按照一定的分级方法分成若干级别，使用不同的颜色或图案来表示不同级别。每级表示数值的一个范围，从而反映制图要素的定量差异。如下图为某县各个镇的粮食总产分布图，用不同的颜色区域来标示粮食总产量。
# 操作说明
1. 在工作空间右键选择某图层，在弹出的右键菜单中选择“创建专题图”，弹出专题图浮窗面板。
2. 专题类型选择“分段专题图”。
3. 选择字段，设置显示专题数据使用的字段，在字段信息中的字段栏下拉列表中列出了该图层的所有可用于分段的属性字段，用户可根据需要选择要创建分段专题图的字段。
4. 在符号栏和线栏对填充色、符号信息、边线进行设置（相关设置可参见“单值专题图”）。

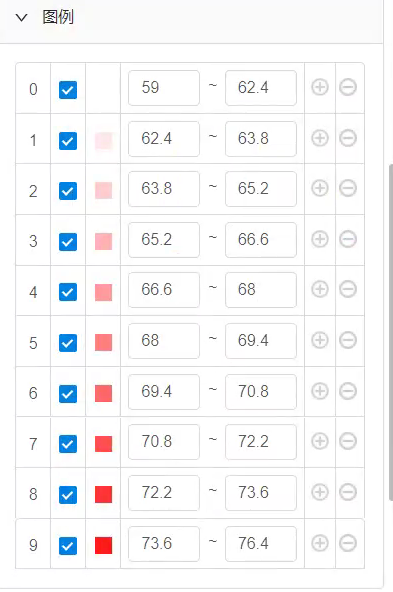

5. 设置图例，在图例中用户可根据需求调整对分段段数、分段值进行修改，分段段数默认为10段。列表中选择一条分段信息，列表右侧按钮可对分段进行删除，插入。图例表中列出了每个分段的填充颜色，双击色块可手动更改填充颜色；复选框可控制是否显示该颜色。
# 等级符号专题图
功能说明
等级专题图通过符号大小来表示要素属性数值，可直观的表达制图要素的数值差异。与色彩分级有所不同，等级专题图采用符号的大小取代颜色的差异；制作等级专题图时，符号大小的设置较为重要，符号过大会影响地图的整体视觉效果。
等级专题图只支持字段类型为数值型的数据。目前只支持矢量的点图层数据。如下图为全国2007年工业增加值等级专题图，符号愈大表示该区域工业增加值越大；
操作说明
1. 在工作空间右键选择某图层，在弹出的右键菜单中选择“创建专题图”，弹出专题图浮窗面板。
2. 专题类型选择“等级符号专题图”。

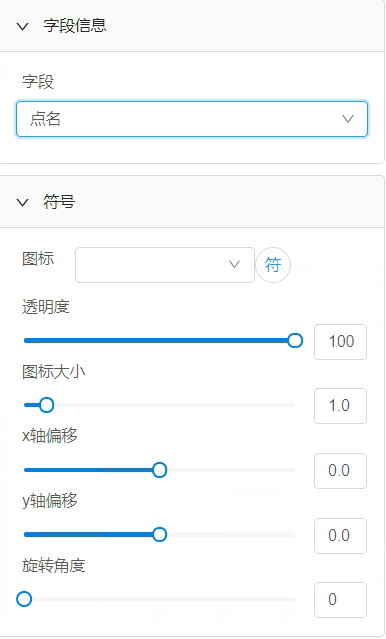

3. 选择字段和符号信息，字段用于设置显示专题数据使用的字段，在字段信息中的字段栏下拉列表中列出了该图层的所有可用于分段的属性字段，用户可根据需要选择要创建分段专题图的字段。
- 【字段】：显示专题数据使用的字段；
- 【图标】：默认圆，可在下拉列表中进行选择；
- 【透明度】：设置图层的透明度。值为“0”时完全透明，值为“100”时不透明。
- 【图标大小】：设置点图元的显示大小，单位为图面单位;
- 【X、Y轴偏移】：设置图元符号相对于图元坐标的偏移量。
- 【旋转缴的】：设置图标的旋转角度。
# 热力图
# 功能说明

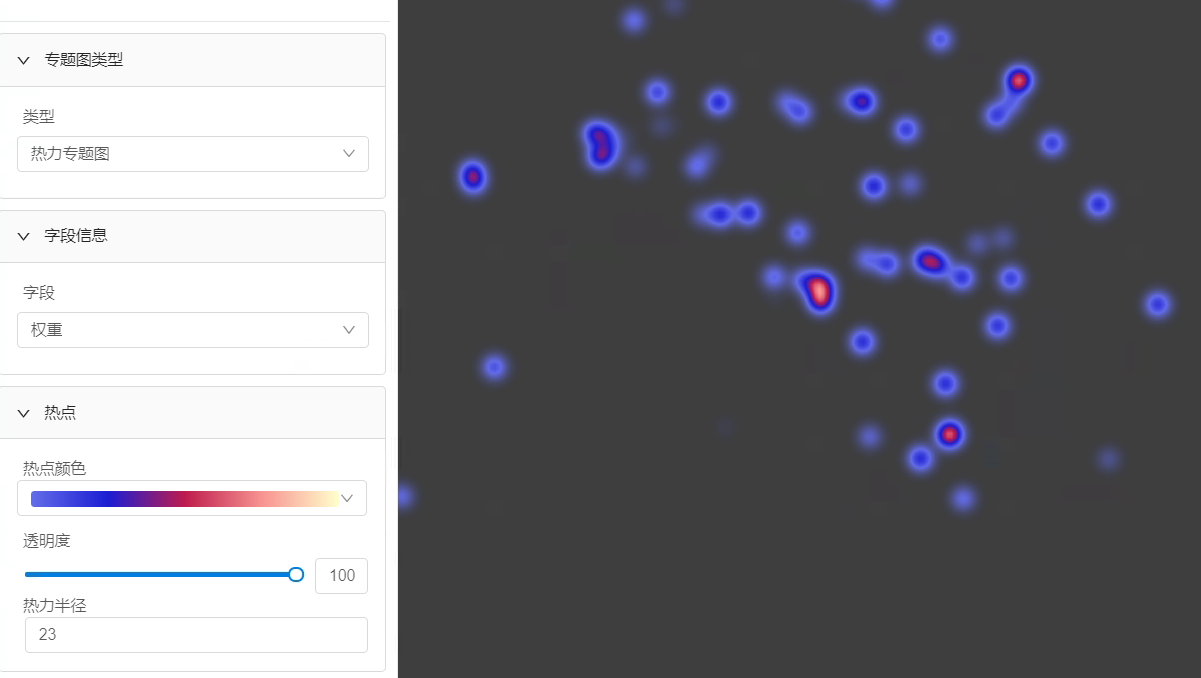

热力图是数据可视化项目中，比较常用的显示方式。热力图是通过密度函数进行可视化用于表示地图中点的密度的热图。它使人们能够独立于缩放因子感知点的密度。通过颜色变化程度，他可以直观反应出热点分布，区域聚集等数据信息。
# 操作说明
1. 在工作空间右键选择某图层，在弹出的右键菜单中选择“创建专题图”，弹出专题图浮窗面板。
2. 专题类型选择“热力专题图”。
3. 用户可进行如下参数设置：
- 【字段】：显示专题数据使用的字段；
- 【热点颜色】：单击下拉框选择颜色条设置热力图颜色，通过颜色变化程度，他可以直观反应出热点分布，区域聚集等数据信息。
- 【透明度】：设置热力图的透明度。值为“0”时完全透明，值为“100”时不透明。
- 【热力半径】： 自定义半径大小，半径为该点可以对最终热力图像产生影响的区域半径；
- 【自定义颜色】：可以自定义更改热力颜色。
# 编辑专题图
# 功能说明
用户建立专题图信息后，可对专题图信息进行修改。
# 操作说明
在工作空间的目录树中，右键选择需编辑专题图的图层，菜单中选择编辑专题图，弹出专题图浮窗面板，用户可对已经创建的进行编辑。
# 撤销专题图
# 功能说明
用户建立专题图信息后，可撤销已经创建的专题图信息。
# 操作说明
在工作空间的目录树中，右键选择需编辑专题图的图层，菜单中选择撤销专题图，即可撤销所选图层的专题图。
# 标签
# 功能说明
标签即动态注记功能，根据用户定义的规则，动态地放置在要素类附近的标注文本，用户无法选择和修改单个标注。
注记是基于要素属性字段，提取标注文本，并自动放置在地图中相应位置的一种文本方式。

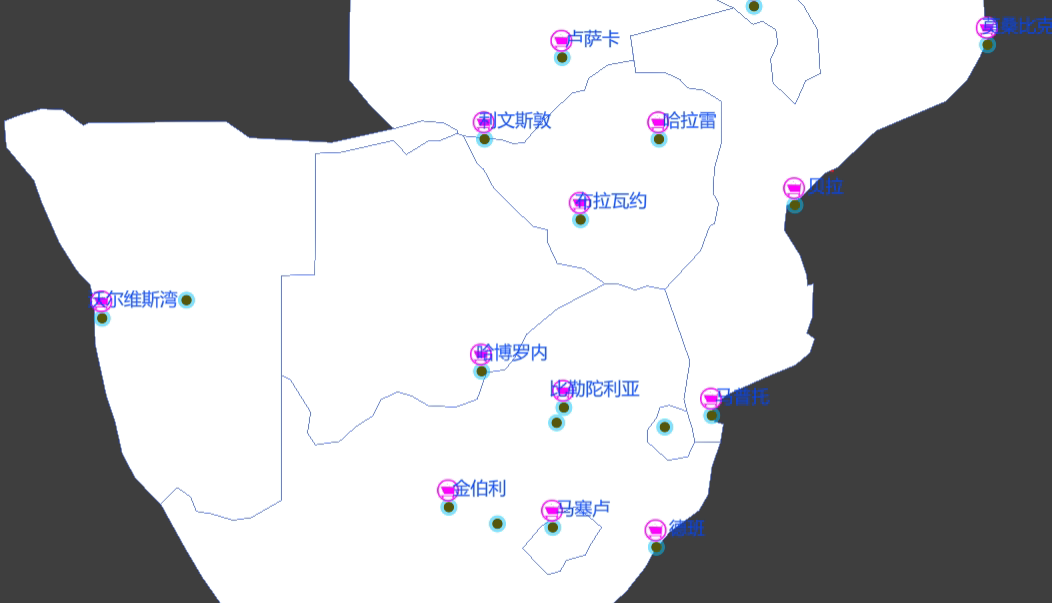

注记效果如下图：
# 操作说明
1. 在工作空间右键选择某图层，在弹出的右键菜单中选择“创建专题图”，弹出专题图浮窗面板。类型选择单值专题图。

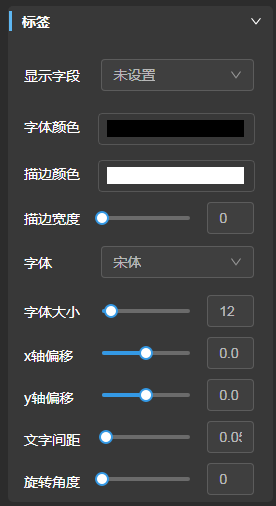

2. 在标签栏中进行设置，具体参数设置如下：
- 【显示字段】：设置用于标注的属性字段;
- 【字体颜色】：设置标注字体的显示颜色；
- 【描边颜色/宽度】：用于设置字体描边的颜色和大小，描边效果如下图；
- 【字体大小】：设置标注字体的大小;
- 【X/Y轴偏移】：注记坐标相对于图元坐标的偏移量，可分别设置X、Y方向的偏移量；
- 【文字间距】：用于设置注记文字的间距；
- 【旋转角度】：注记文字的旋转角度，若设置值为30°，则将文字顺时针旋转30°。
