# 应用配置

应用基本配置主要用于修改全空间一张图门户（后简称：门户）GIS相关通用配置信息，包括门户管理资源的GIS服务器信息、显示配置信息、标绘配置、节点扩展类型和扩展属性等，用于统一控制门户中的资源展示效果。

# 相关主题

# 服务器配置

# 功能说明

用于配置门户中MapGIS服务默认获取服务器地址，支持管理来自于MapGIS IGServer、MapGIS DataStore等产品提供的GIS服务资源。

# 操作说明

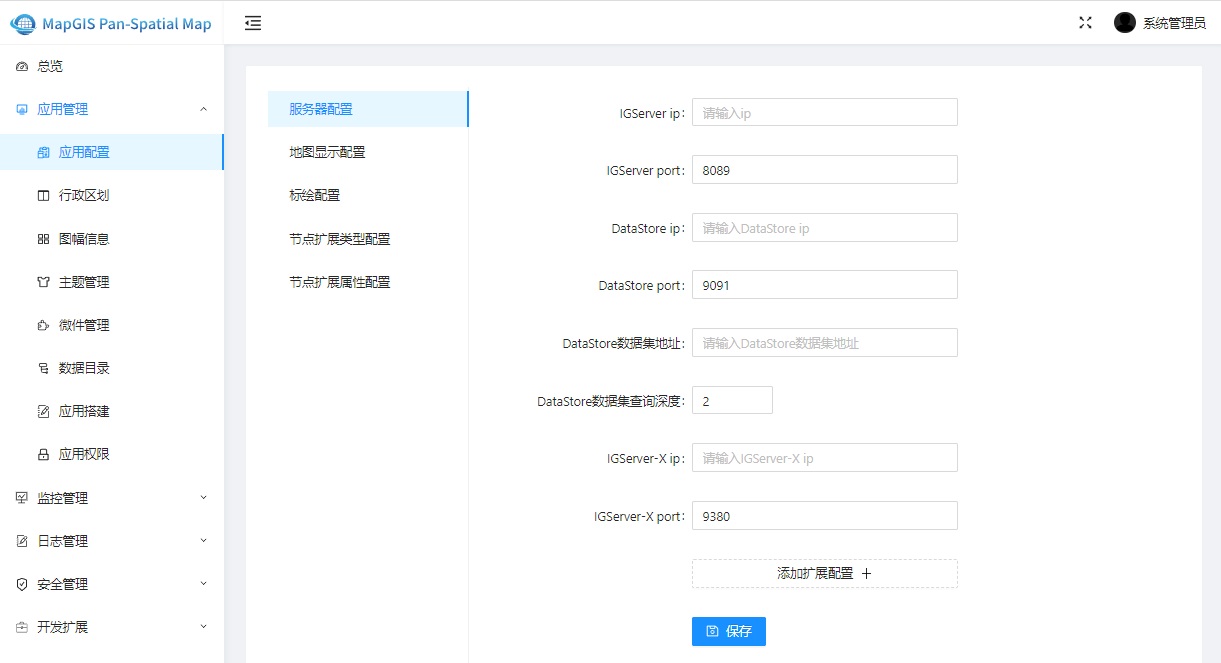

  1. 登录进入【全空间一张图】的管理平台，点击【应用管理】-【应用配置】-【服务器配置】，可设置和修改服务器信息，配置完成可点击"保存"。

  • IGServer ip /IGServer port：用于管理服务资源的IGServer服务器ip/端口地址或MapGIS CloudManager服务器ip/端口地址。
  • DataStore ip/ DataStore port：用户提供MapGIS大数据服务的DataStore服务器的ip/端口地址，门户中综合查询、分层分户、视频投放等功能默认使用此处配置信息获取地名地址、实体关联、查询统计等服务。
  • IGServer-X ip/ IGServer-X port：用户提供MapGIS大数据分析的IGServer-X服务器的ip/端口地址。
  • 添加扩展配置：可自定义添加所需配置。

提示：

该服务器地址，将作为产品获取GIS服务资源的默认服务器，请配置时，确保服务器可用、服务运行正常。

# 地图显示配置

# 功能说明

可以切换初始显示模式为二维或三维，可以设置地图显示级数范围，地图初始位置方式，矢量瓦片符号库地址，三维气泡框显示位置，最大空间误差等显示参数。

# 操作说明

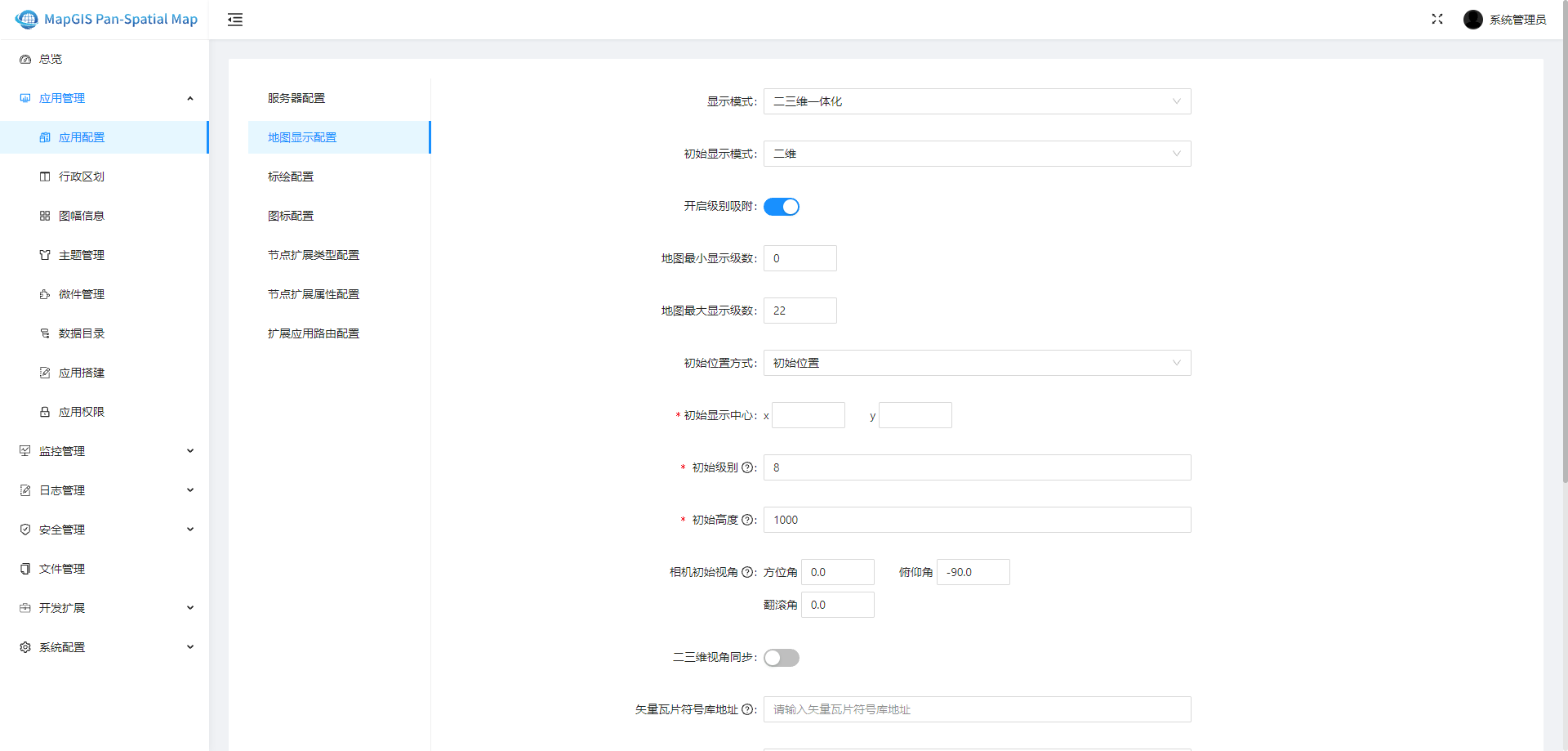

  1. 登录进入【全空间一张图】的管理平台，点击【应用管理】-【应用配置】-【地图显示配置】，选择初始显示模式。

  • 【初始显示模式】：选择“二维”，控制门户的视图初始将显示二维模式；选择“三维”，全空间一张图门户的视图初始将显示三维模式。
  • 【地图最小显示级数】：控制门户的地图显示最小级数，最小只能到此处设置的级数。
  • 【地图最大显示级数】：控制门户的地图显示最大级数，最大只能到此处设置的级数。

提示：

1. 门户的2D和3D视图时地图缩放范围均受此参数控制。但若用户关闭地球或者开启地下模式时，此参数无效。

2. 显示级数与比例尺的对应关系如下表所示：

级数 比例尺分母 级数 比例尺分母
0 295829355.45 10 288895.854931641
1 147914677.725 11 144447.92746582
2 73957338.8625 12 72223.9637329102
3 36978669.43125 13 36111.9818664551
4 18489334.715625 14 18055.9909332275
5 9244667.3578125 15 9027.99546661377
6 4622333.67890625 16 4513.99773330688
7 2311166.83945312 17 2256.99886665344
8 1155583.41972656 18 1128.49943332672
9 577791.709863281 19 564.249716663361
  • 【初始位置方式】：控制全空间一张图门户地图跳转初始位置，可选择底图模式、初始范围和初始位置。设置为初始范围时可手动输入x、y最大和最小范围值；设置为初始位置时可设置初始显示中心点的坐标，初始级别大小和初始高度。
  • 【二三维视角同步】：开启视角同步时，一张图前台二三维视角能保持同步。
  • 【矢量瓦片符号库地址】：设置MongoDB上的矢量瓦片符号库地址，例如http://192.168.21.192:6163/igs/rest/mrcs/vtiles/OSM全中国经纬度/sprite。

提示：

用户可以上传本地矢量瓦片至MongoDB，并在MapGIS IGServer平台发布MongoDB矢量瓦片服务，还可以在一张图中添加该矢量瓦片服务。为了将MongoDB矢量瓦片服务与本地的矢量瓦片符号库相关联，用户需要在一张图中配置符号库地址。矢量瓦片符号库地址配置成功。后续在“数据目录”中添加矢量瓦片服务时将会依赖此处的矢量瓦片符号库。

# 标绘配置

# 功能说明

标绘配置是配置门户二维地图容器或三维场景中默认绘制的临时图层的显示的样式，比如标注的点、线、区、图标，查询结果后要素高亮，可设置线宽、线颜色、填充色、透明度、标注图标等样式。绘制参数主要包括标注样式和要素样式。

# 操作说明

  1. 登录进入【全空间一张图】的管理平台，点击【应用管理】-【应用配置】-【标绘配置】，可对参数进行配置，配置后点击"保存"，配置信息起效。

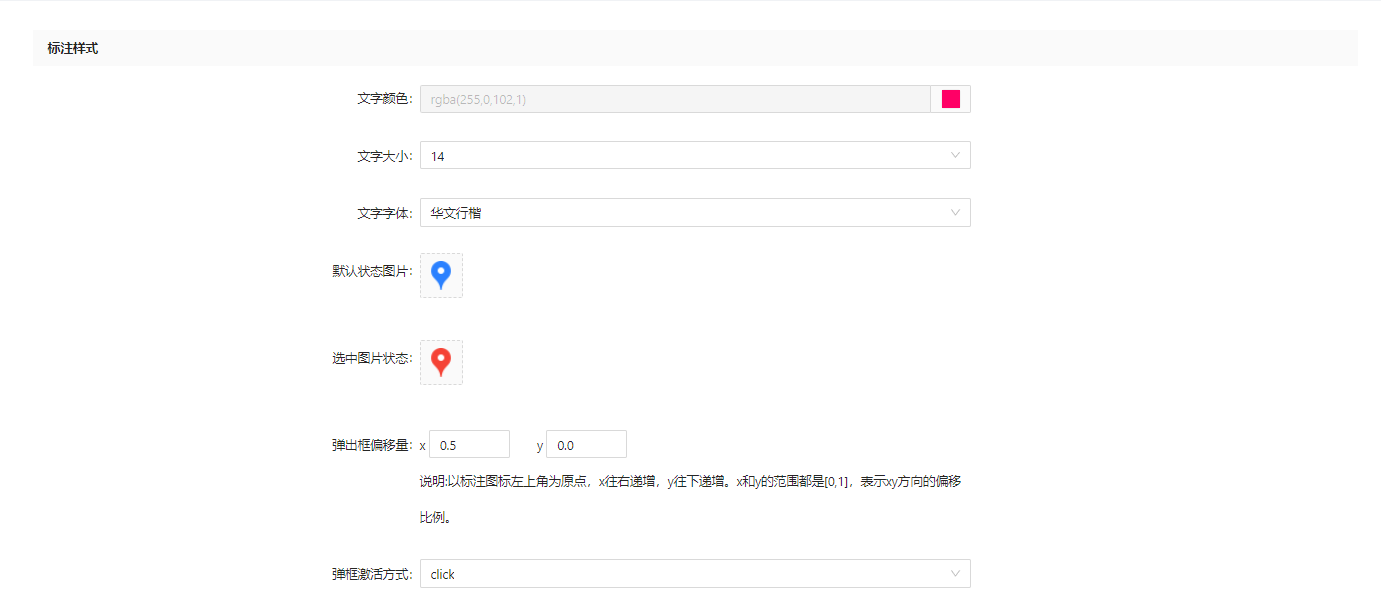

标注样式：配置信息影响前台的文字标注和图片标注。文字标注可以配置文字的颜色、大小和字体。图片标注可以配置默认图片标注和选中后的图片标注，图片需要上传。

  • 标注样式-文字颜色：前台标注的文字颜色。
  • 标注样式-文字大小：前台标注的文字大小。
  • 标注样式-文字字体：前台标注的文字字体。
  • 标注样式-默认状态图片：前台标注的默认状态图片。
  • 标注样式-选中状态图片：前台标注的选中状态图片。
  • 标注样式-弹出框偏移量：前台弹出气泡框的偏移量。
  • 弹框激活方式：选择click前台鼠标点击要素后弹出气泡框，选择hover前台鼠标悬挂至要素后弹出气泡框。

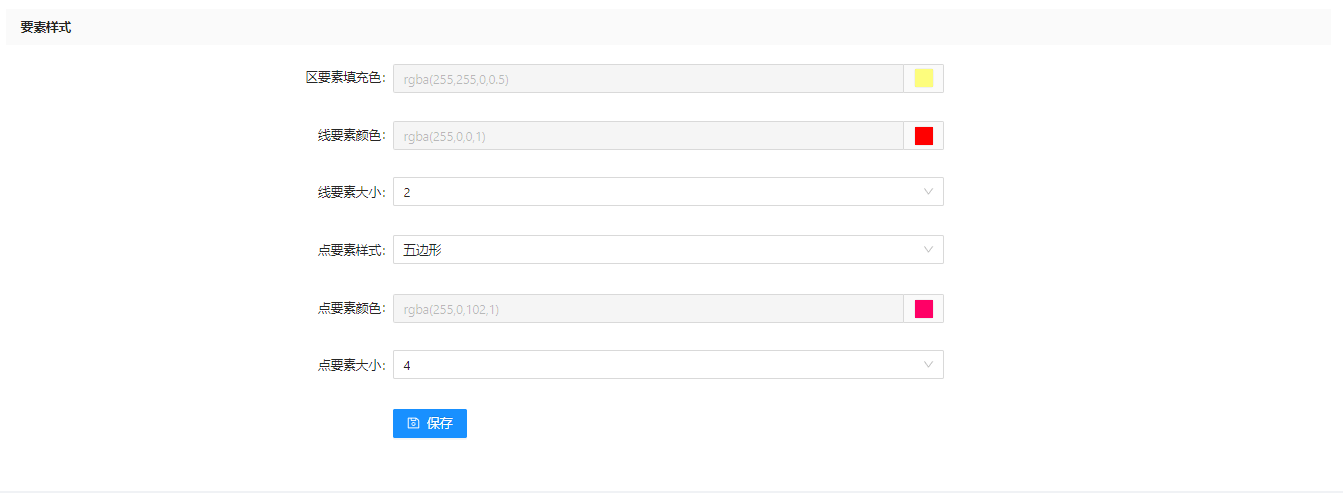

  • 要素样式：配置信息影响前台的点、线、区要素的绘制表达。区要素可设置颜色。线要素可设置颜色和大小。点要素可设置样式、颜色和大小。

  • 要素样式-区要素填充色：前台绘制的区要素的填充色。
  • 要素样式-线要素颜色：前台绘制的线要素的颜色。
  • 要素样式-线要素大小：前台绘制的线要素的大小。
  • 要素样式-点要素样式：前台绘制的点要素的样式，可选择圆、四边形、五边形和六边形。
  • 要素样式-点要素颜色：前台绘制的点要素的颜色。
  • 要素样式-点要素大小：前台绘制的点要素的大小。

# 图标配置

# 功能说明

配置前台显示服务节点及图层的图标。

# 操作说明

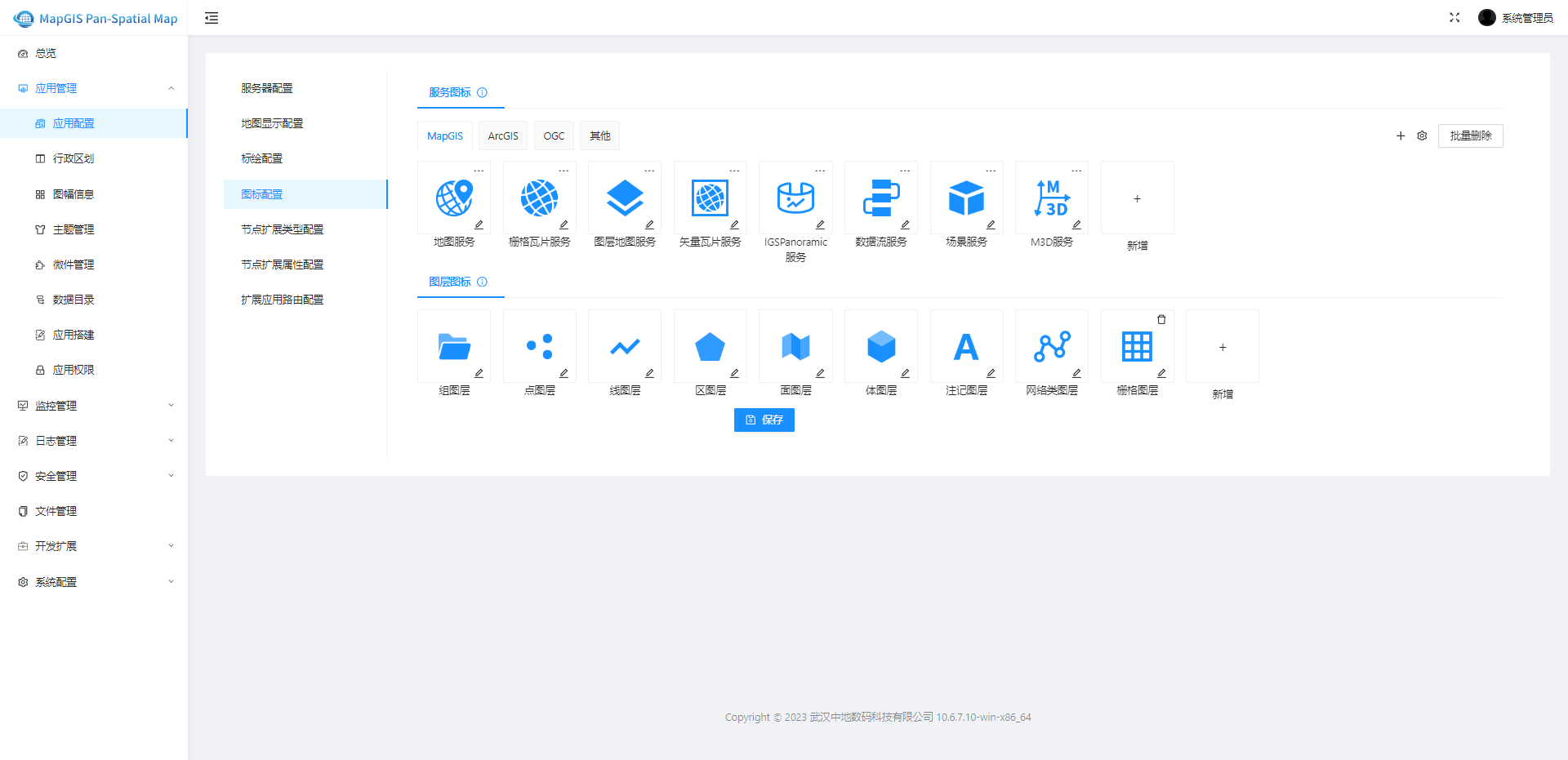

  1. 登录进入【全空间一张图】的管理平台，点击【应用管理】-【应用配置】-【图标配置】，可进行图标配置；

  1. 服务图标可进行分组、添加、编辑、移动位置，新增图标还可以批量删除；

# 节点扩展类型配置

# 功能说明

自定义节点服务类型，在数据目录模块中添加的节点服务类型可以选择此处配置的扩展类型。

# 操作说明

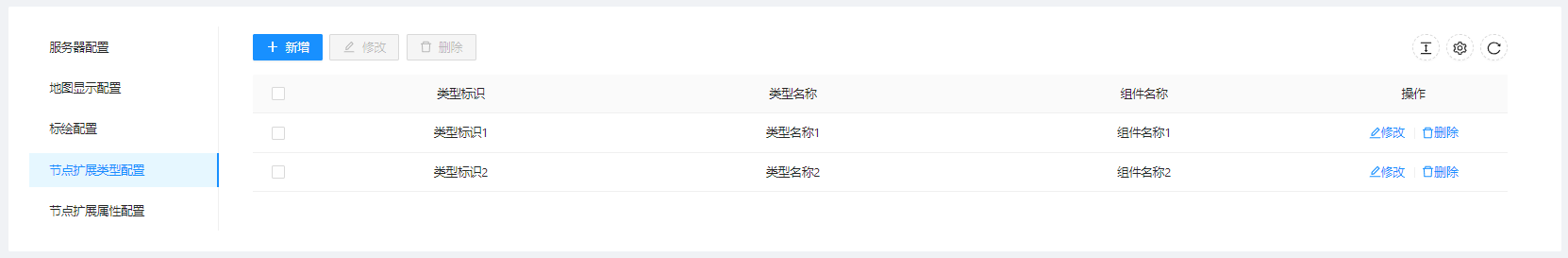

  1. 登录进入【全空间一张图】的管理平台，点击【应用管理】-【应用配置】-【节点扩展类型配置】，可进行节点扩展类型配置；

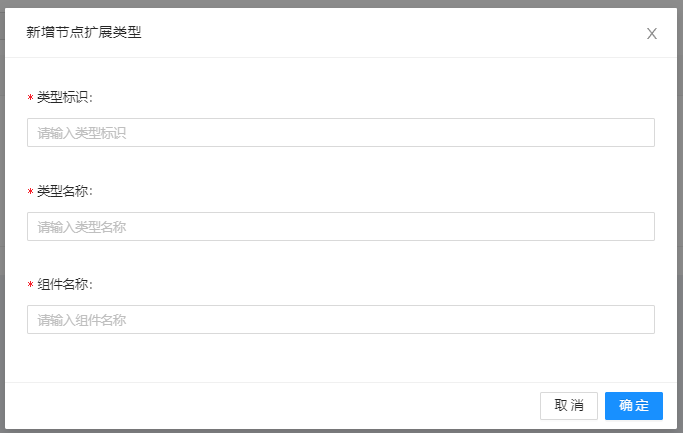

  1. 点击新增，填写类型标识、类型名称、组件名称，点击"确定"后即可添加一条扩展类型；

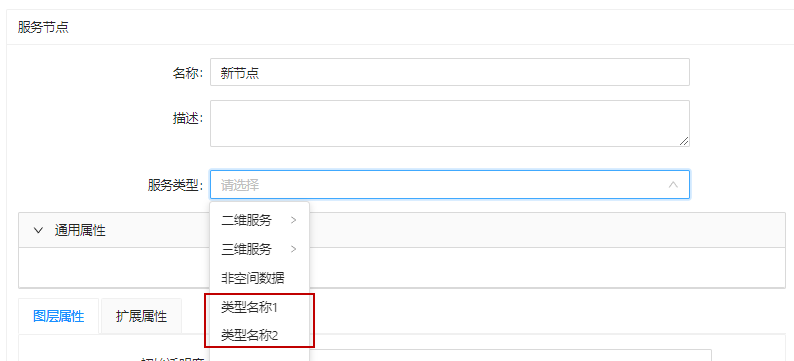

  1. 在数据目录模块节点服务类型设置中会出现此处配置的扩展类型。

提示：

添加节点扩展服务类型前，请确保对应的组件已经全局注册能够被加载，需二次开发人员针对具体业务场景进行开发，参考开发文档。

# 节点扩展属性配置

# 功能说明

自定义节点扩展属性，在数据目录模块中添加的节点中扩展属性可以添加此处配置的扩展属性。

# 操作说明

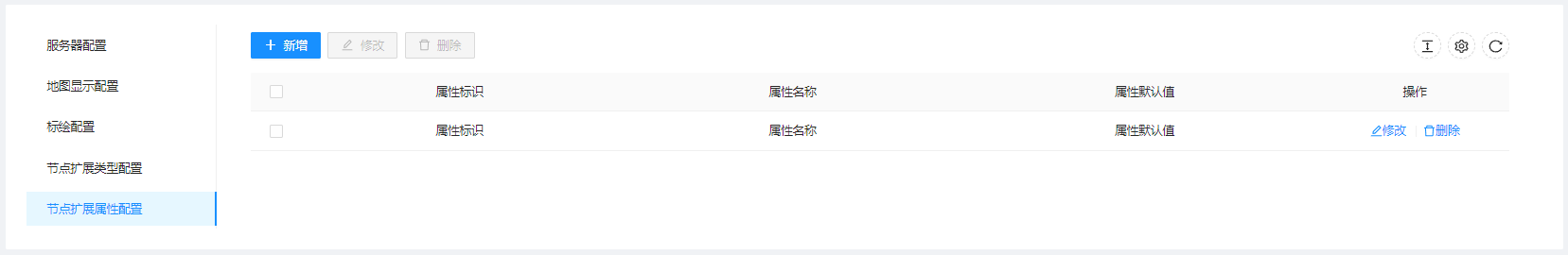

  1. 登录进入【全空间一张图】的管理平台，点击【应用管理】-【应用配置】-【节点扩展属性配置】，可进行节点扩展属性配置；

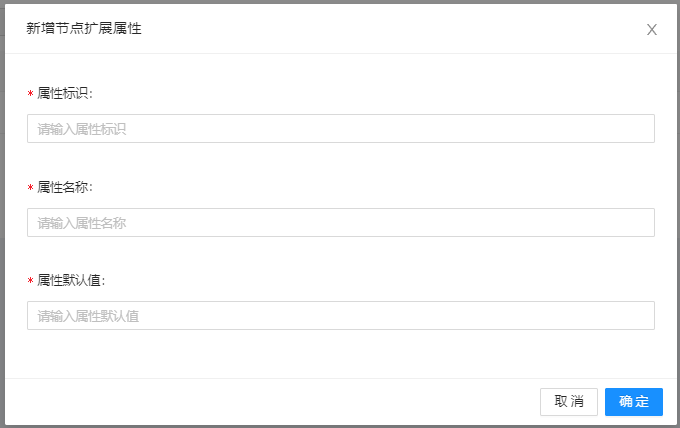

  1. 点击新增，填写属性标识、属性名称、属性默认值，点击"确定"后即可添加一条扩展属性；

  1. 在数据目录模块节点扩展属性设置中可以添加此处配置的扩展属性。
