# 城市生长

# 功能说明

城市生长，根据建筑物建设时间对城市生长情况进行模拟仿真。可接入 MapGIS要素服务，设置用于模拟的开始与结束时间字段，建筑成长的高度字段等参数模拟该城市建筑物建设情况，根据建筑物建设年限以分段专题图的形式展示建模模型。

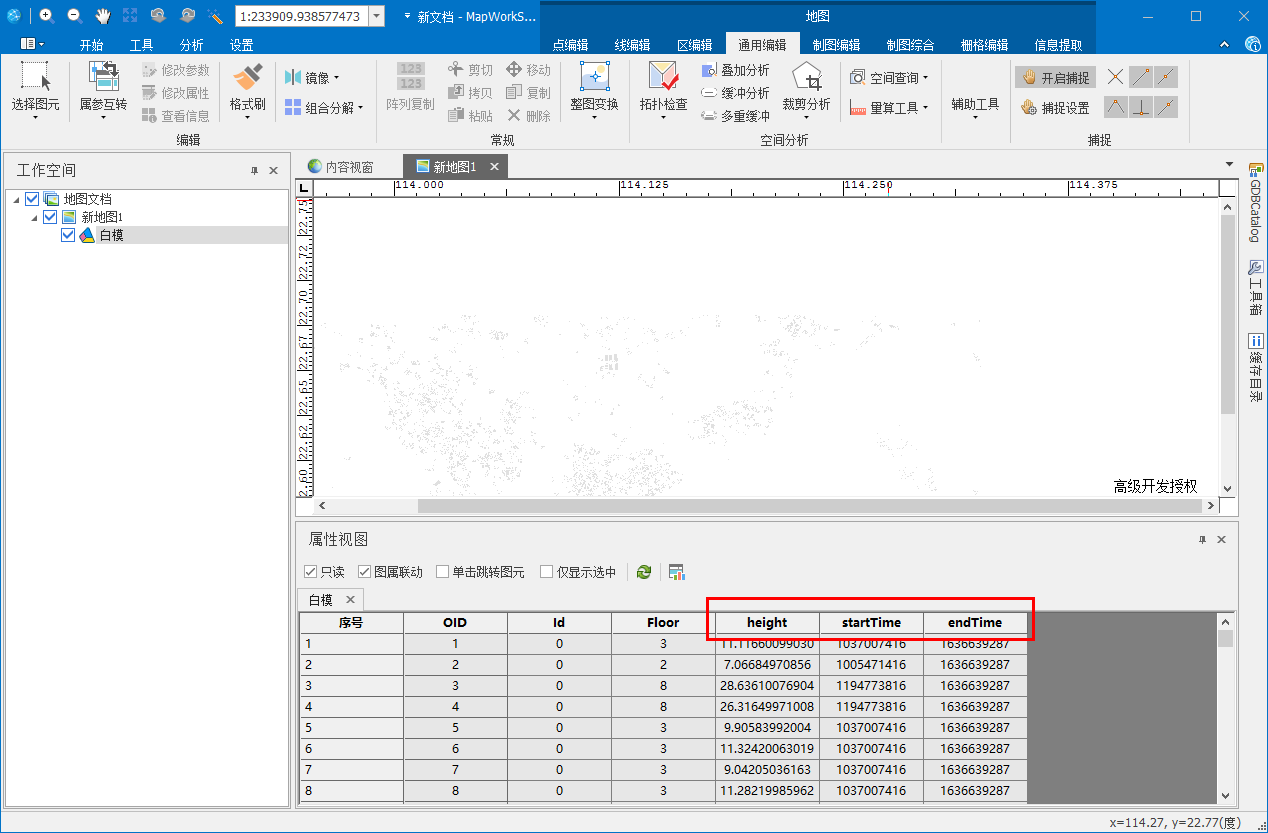

在使用此功能时，请将相关建筑物简单要素图层发布为MapGIS矢量地图服务或MapGIS矢量图层服务，要求该简单要素图层的属性信息中包括建筑的开始时间、结束时间、建筑高度（建筑层数）等字段信息，示例数据如下：

# 微件配置

# 功能说明

全空间一张图城市生长模块的展示效果依托于后台管理站点中对数据源进行配置。

# 操作说明

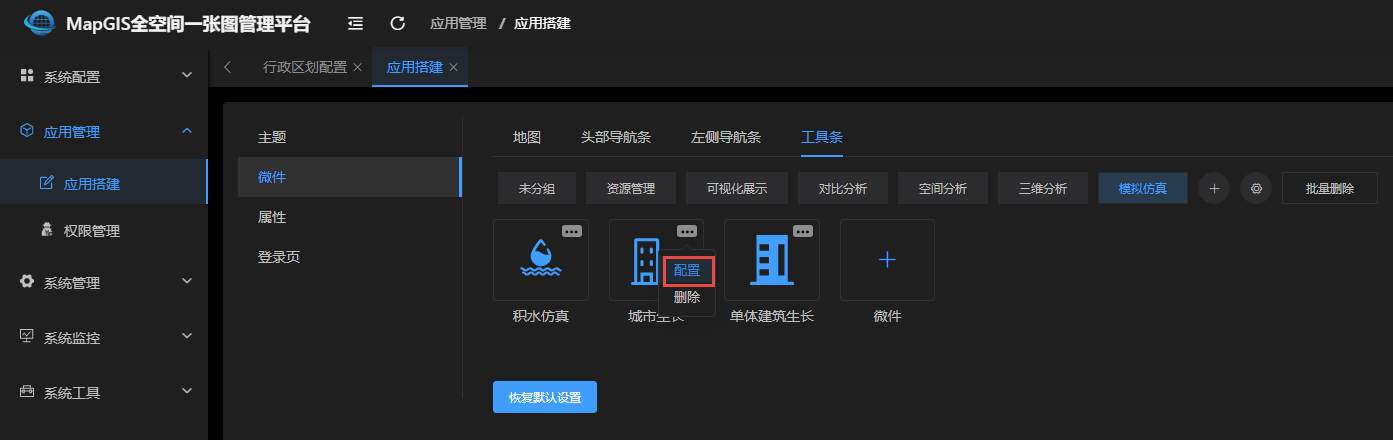

  1. 登录全空间一张图后台管理系统，通过【应用管理】-【应用搭建】-【微件】-【工具条】-【模拟仿真】-【城市生长】-【配置此微件】，进入城市生长配置界面。

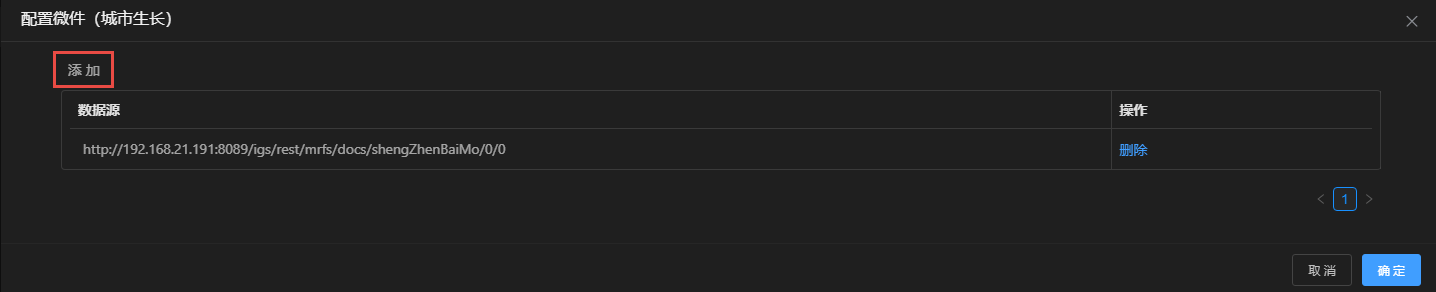

  1. 在配置微件页面点击“添加”按钮，输入需要进行城市生长仿真的数据源，点击“√”，保存数据源。

  1. 保存完成后，点击右下角的确定或取消按钮，关闭配置界面，然后点击界面右下角的保存按钮，保存配置文件。

# 门户展示

# 操作说明

  1. 先将描述城市建筑物相关信息的简单要素类图层发布为MapGIS要素服务，并保证与当前全空间一张图网络连通。具体发布MapGIS要素服务的方法，请参见MapGIS IGServer或MapGIS CloudManager相关产品操作手册；

  2. 拼写要素服务地址：

MapGIS要素服务标准：

http://\<serverIP\>:\<serverPort\>/igs/rest/mrfs/docs/\<ServiceName\>/0/0

示例一： MapGIS要素服务(.NET)

http://192.168.21.191:6163/igs/rest/mrfs/docs/shengZhenBaiMo/0/0

示例一：MapGIS要素服务(java)

http://192.168.21.191:8089/igs/rest/mrfs/docs/shengZhenBaiMo/0/0

  1. 点击左侧工具条的“”，切换到三维场景。

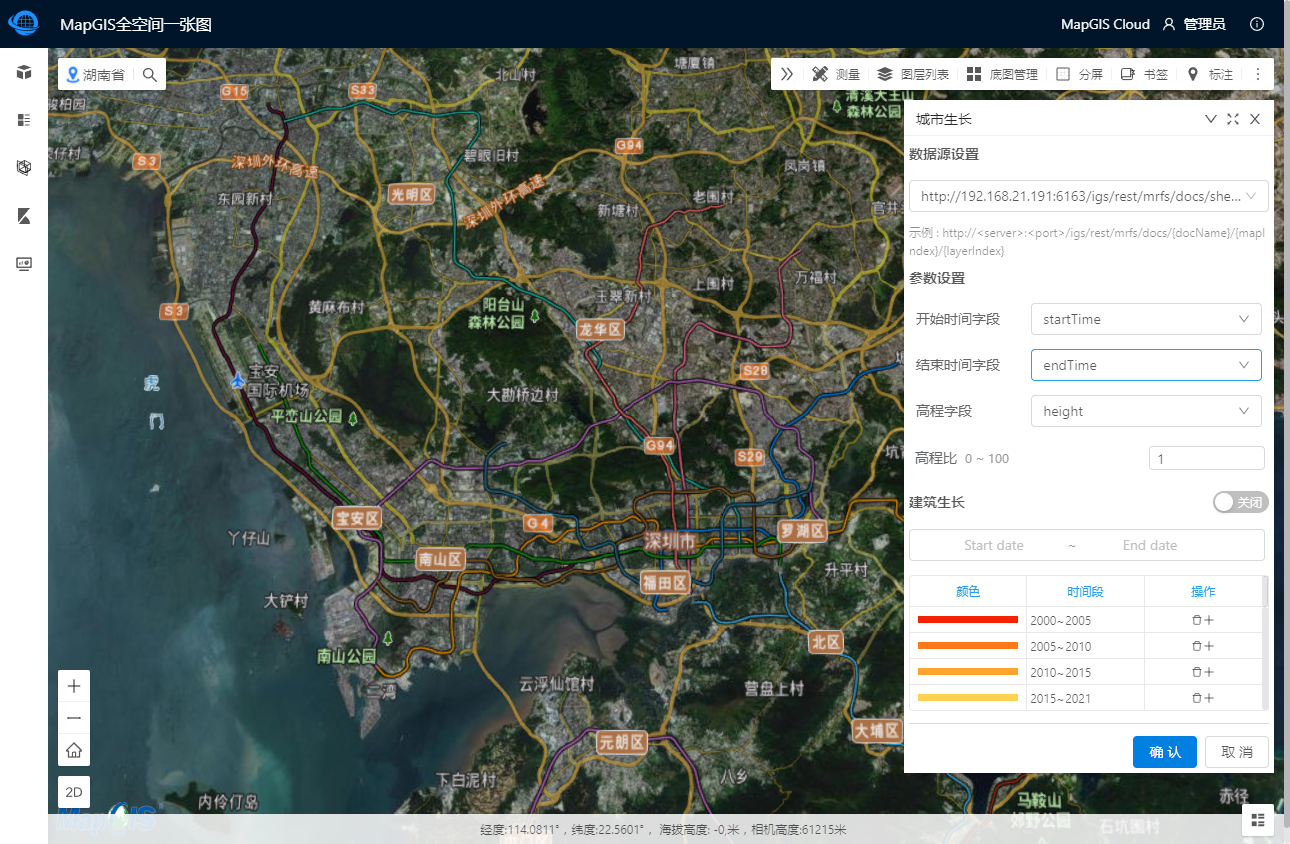

  2. 点击右上角工具条右侧的展开，展开“模拟仿真”，选择【城市生长】，如图所示：

  • 数据源设置：填写按MapGIS要素服务标准编写的服务地址，比如http://192.168.21.191:6163/igs/rest/mrfs/docs/shenZhenBaiMo/0/0 (opens new window)。

  • 开始时间字段：基于数据源设置配置的信息，将自动获取第一个图层的字段值填充，选择代表建筑物开始建设时间的字段。

  • 结束时间字段：基于数据源设置配置的信息，将自动获取第一个图层的字段值填充，选择代表建筑物结束建设时间的字段。

  • 高程字段：基于数据源设置配置的信息，将自动获取第一个图层的字段值填充，选择代表建筑物高程值的字段。

  • 高程比：用于对建筑物高程进行统一缩放值设置。比如若高程字段中设置的是建筑物的楼层，那么，高程比可以设置每层建筑物高度，通常一层楼为3米高，此处则设置为3.若高程字段代表的就是真实的高度，此处可忽略。

  • 建筑生长：当启用时，会在模拟的过程中，同步模拟建筑物纵向增长的过程。若不启用时，模拟时，将忽略纵向增长状态。

  • 分段专题值：默认采用建筑的建筑年限来进行分段专题的表达，年限越久，对应的建筑物显示的颜色越深。用户可按需调整分段值。

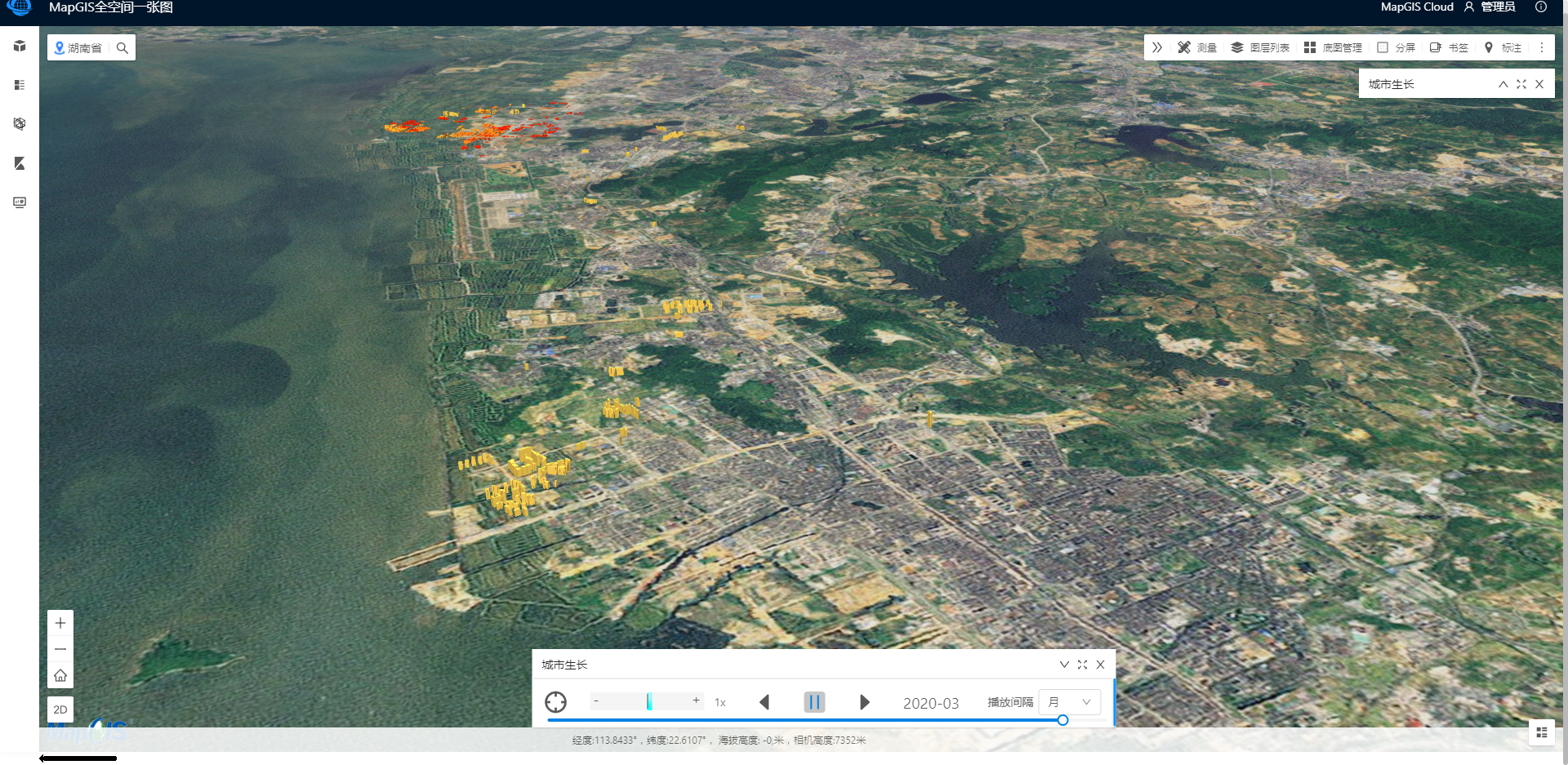

  1. 点击“确认”按钮，显示模拟时间轴，并开始模拟。
