指北针符号绘制技巧

根据以上指北针制作示例，归纳出了一些指北针符号的绘制技巧。

精确定位

精确定位是矢量化指北针的基本技巧。为了保证指北针方向、形状的精确以及制作的方便，精确定位是必不可少的。制作指北针时，使用线编辑、区编辑、通用编辑的部分功能，按下键盘上的A键，即可精确输入坐标。

图元镜像

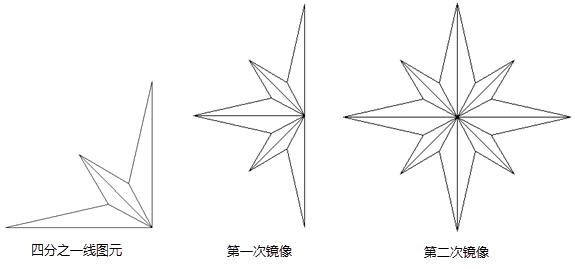

使用图元镜像，可方便快速地制作出有对称规律的指北针，例如下图指北针：

当制作该指北针的外围的线图元时，可以只画出四分之一，再使用两次对称轴镜像即可。

图元镜像（包括原点镜像和对称轴镜像）也可以精确定位，使用时，先拉框选择要镜像的图元，再按下A键，精确输入原点坐标或对称轴坐标。

裁剪

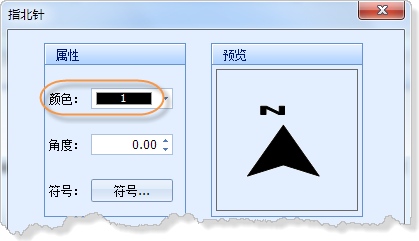

在样式库新建指北针时，可以看到，指北针只能由一种颜色构成，也就是说，指北针上的区和线无论做成什么颜色，最后都只能保留一种颜色。

因此，在制作指北针时，只绘制黑色的部分，而白色的部分必须制作成镂空的。例如下图指北针内部的“N”字样就是镂空的区。

在制作这个指北针的时候，先将“N”字样画成区，再用“N”字外裁黑色背景。

裁剪后，移除原来的两个区，新生成图层就是“N”字样镂空的区。

提示：

裁剪功能有时候也能使用区编辑下的“交集求反”代替，得出的效果相同，用户可以根据需要选择合适的制作方法。

缓冲区分析

为了把粗细不等的线型制作成区，再使用该区将黑色背景裁剪为漂亮的镂空效果，就要用到缓冲区分析功能，具体讲解详见“指北针符号绘制”。
