# 指北针符号绘制
第一步：分析指北针构成

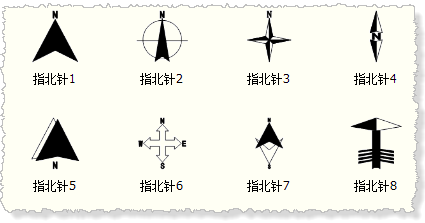

如下图的几个简单指北针，“指北针1”由区构成，“指北针6”由线构成，其他的指北针则由线和区共同构成。
提示：
指北针的白色区域并不是白色的区图元，而是镂空的。因为指北针符号只能有一种颜色，因此区分不出白色区域和黑色区域。

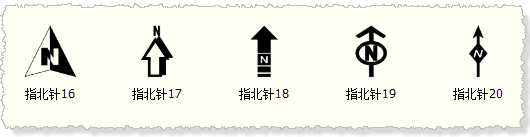

指北针上面的N、S、W、E字样有的是注记图元，有的需要被制作成区。下图中的“指北针17”中的“N”是注记图元，其他“N”字样在指北针内部，则需要做成区或镂空区。

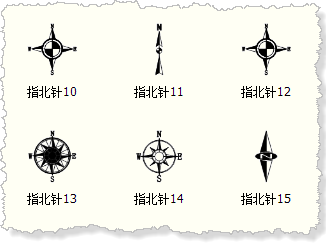

除了简单指北针，还有一些图案较为复杂的指北针如下图，下节将以“指北针13”为例详细讲解指北针制作流程及方法。
第二步：绘制符号
（1）新建图层
指北针13的图案较为复杂，因此选择在图层中绘制指北针符号。制作指北针13，至少需要一个线图层和一个区图层，在地图文档中新建这两个图层。
（2）画指北针轮廓
指北针符号要求方向和位置必须精确，制作过程应使用精确定位（快捷键A）确定坐标。

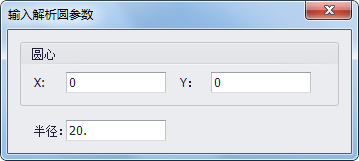

为了制作方便，可将指北针中心即圆心中心坐标设为（0，0）。使用精确定位A键，在线图层中画一条半径为20的圆线，在区图层中画一个半径为10的圆区（也可根据自己的习惯设置半径大小）。
（3）画中心圆线

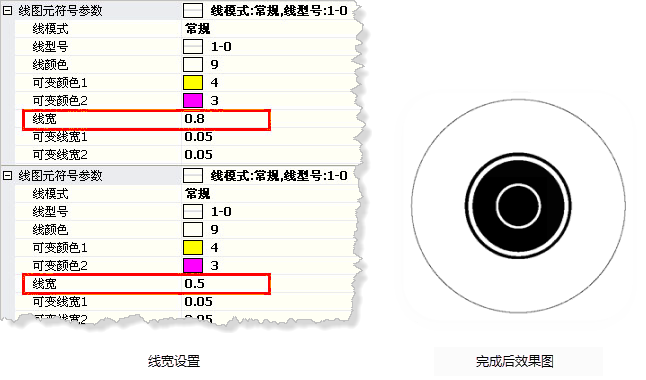

再新建一个线图层“线2”，画一个半径为9的圆线，和一个半径为4的圆线，圆心坐标都为（0，0），大圆线宽设为0.8，小圆设为0.5，线颜色为白色。
提示：

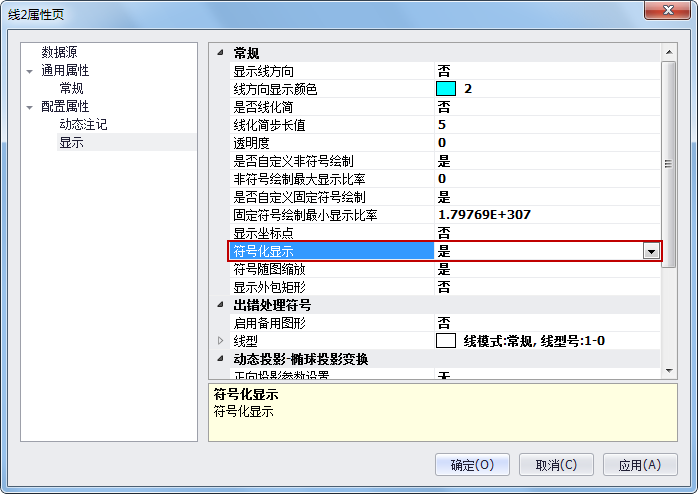

如果设置了线宽，线的粗细仍不变，可能是该图层的属性中“符号化显示”没有开启，此时需按照下图所示将“符号化显示”设置为是：
（4）画中心放射状线
再新建线图层命名“放射线”，画一条直线，设置起点坐标为（0，-9），终点坐标为（0，9），设置线宽为0.3。
为了达到一个中心放射的效果，需要对这条线进行适当旋转，可使用通用编辑下的“整图变换”功能。

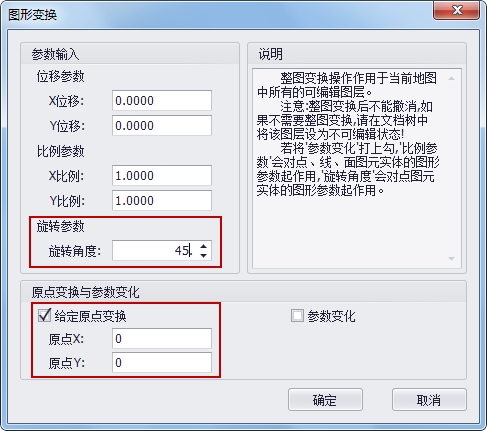

首先将“放射线”图层复制3个，选择“通用编辑整图变换键盘输入”，勾选“给定原点变换”，设置原点都为（0，0）,“放射线_1”旋转角度45°，“放射线_2”旋转角度90°，“放射线_3”旋转角度135°，如图：
提示：
该功能也可以用线编辑下的“旋转线”代替。
所有的副本都旋转好后，将“放射线”以及它的所有副本中的线，使用通用编辑下的“拷贝图元”和“粘贴图元”拷贝到“线2”图层中，移除“放射线”及其副本，完成后效果如图：

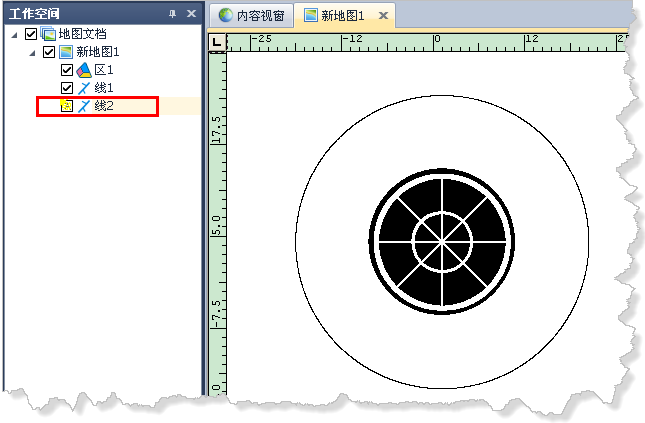

使用“剪断线”和“删除线”功能，将小圆内部的放射状线剪断并删除，完成后效果如图：
（5）将中心制成镂空区
将“线2”制作成缓冲区。“线2”图层中的线宽度不同（大圆0.8、小圆0.5、放射线0.3），因此要对不同宽度的线，分别作缓冲区。先选中大圆，做一个半径为0.3的缓冲区，再选中小圆做一个半径为0.2的缓冲区，最后按住Ctrl键选中所有的放射线，做一个半径为0.1的缓冲区。

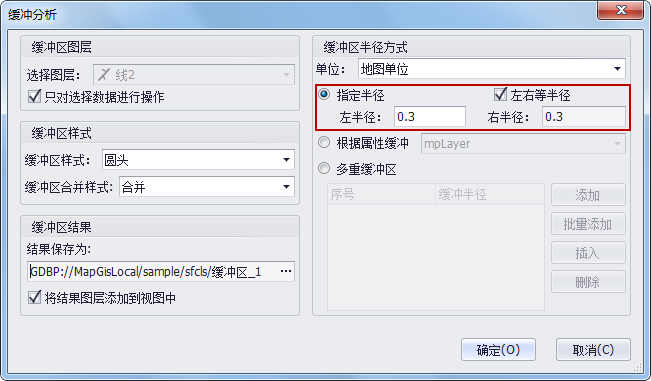

大圆的缓冲区分析参数设置如图，其它的类似：

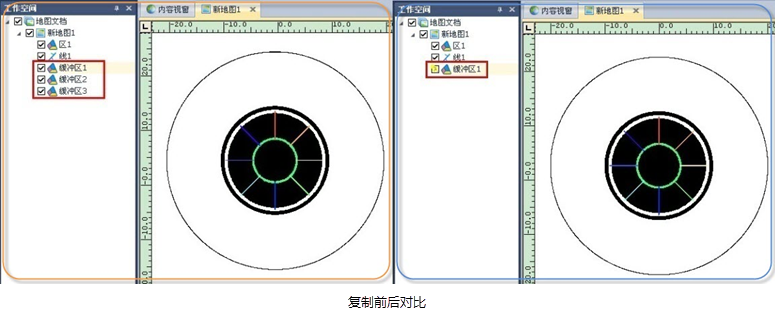

三次缓冲区做完后，移除“线2”，再将三个缓冲区中的图元，都复制到“缓冲区1”内。

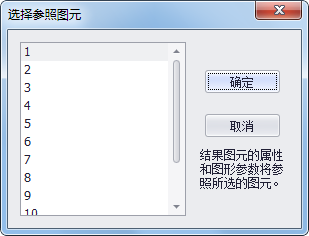

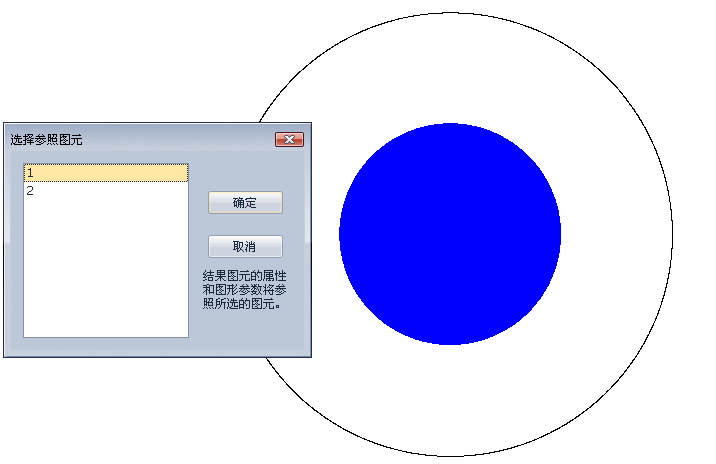

使用“区编辑叠置运算求并”，将“缓冲区1”内的图元合并为一个区，在弹出的“选择参照图元”对话框，任意选择一个参照图元。
将“缓冲区1”内的图元复制到“区1”图层中，复制后移除“缓冲区1”。
拉框选择“区1”内的全部图元，使用“区编辑叠置运算交集求反”，在“选择参照图元”中，选择黑色圆区作为参照图元。
提示：
“交集求反”功能也可以用通用编辑下的“裁剪”代替。

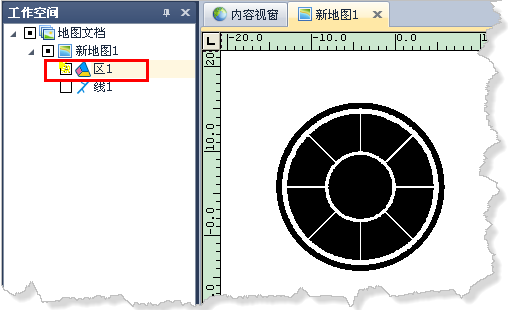

将“线1”图层设为不可见，可以清晰地看见，“区1”已经变为镂空区了。
（6）画外围线
在“线1”图层中，画一个圆心为（0，0）半径为18.5的圆，再画一条起点坐标为（0，-22），终点坐标为（0，22）的直线，效果如下图所示：

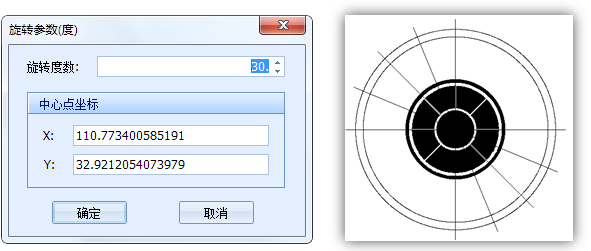

使用“线编辑复制线”，将这条线复制四条，再使用“线编辑->旋转线”，分别选中这四条线，使用A键，精确输入旋转角度，将这四条线分别旋转22.5°、45°、67.5°、90°。
将多余的线剪断（最好使用线编辑下的“相交剪断”，使用“剪断线”也可以，但不如“相交剪断”精确），删除多余线后，效果如图：
开启捕获，使用捕获功能，将左上角的四分之一线型画完整，效果如图：

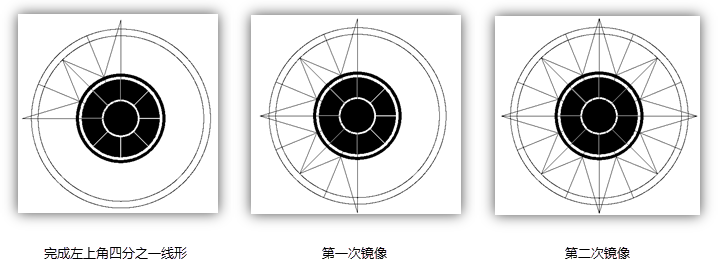

使用“通用编辑图元镜像对称轴镜像”，选中需要镜像的线图元，配合精确定位，将图元镜像两次，效果分别如图：
（7）画外围区
将“区1”图层设置为当前编辑，使用“区编辑输入区造折线区”，配合捕获功能，将黑色区域画出来，完成后效果如图：
（8）裁剪多余线
由于之前画了许多线，使得指北针中心的镂空区中有多余线，因此需要将多余线裁剪掉。新建一个区图层作为裁剪框。

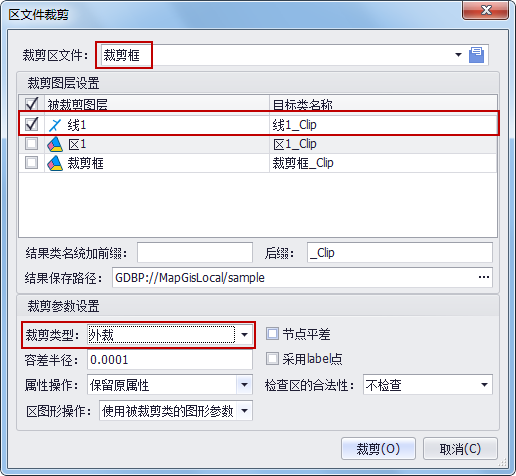

在“裁剪框”中，画一个圆心为（0，0），半径为10的圆区，使用通用编辑下的“裁剪”选择“区文件裁剪”，将裁剪区文件设置为“裁剪框”，被裁剪的图层选择“线1”，裁剪类型选择“外裁”，如图：

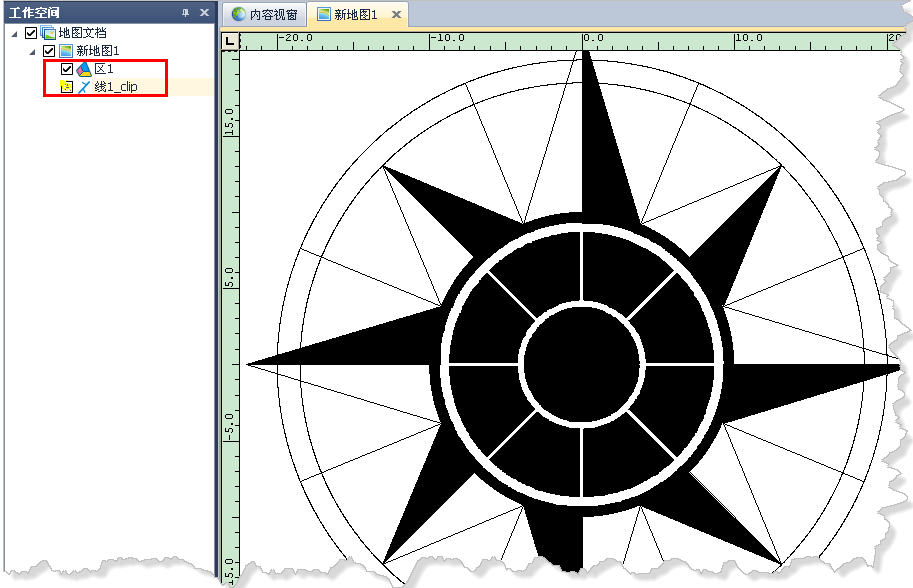

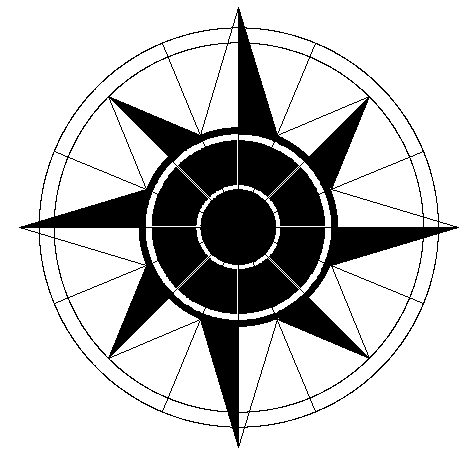

保留裁剪后的图层“线1_clip”，移除“线1”和“裁剪框”，放大后，清晰地看见，镂空区中间多余的线已被裁剪掉。下图为裁剪后效果：
