连线可视性分析

功能说明

连线可视性分析是用于计算地形数据范围内多点之间是否可视。

操作说明

1. 在地图视图中添加待分析的Grid数据，并激活到当前编辑状态；

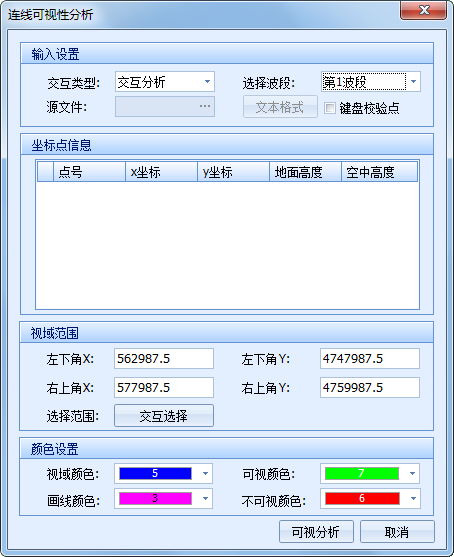

2. 单击“DEM分析”菜单下的“可视分析”→“连线可视性分析”命令，系统弹出如下对话框：

3. 在“连线可视性分析”对话框里进行参数设置：

（1）输入设置

【交互类型】：包括交互分析和批量分析两种。

【交互分析】：在数据范围内通过鼠标左键绘制分析线段，系统将对线段上相邻两节点进行可视性分析。

【批量分析】：导入坐标点文本文件，可对相邻两点进行可视性分析。文本中每行可输入三个数值，分别表示x坐标、y坐标、空中高度。

【选择波段】：选择当前处理波段。

【源文件】：若交互类型选择“批量分析”，在此导入坐标点文本文件。

【文件格式】：若交互类型选择“批量分析”，点击该按钮，可设置导入的坐标点文本格式；

【键盘校验点】：参见“剖面分析”章节；

（2）视域范围

【左下角X/Y（右上角X/Y）】：通过这四个参数可确定视域范围，可视性分析将只对视域范围内的分析线进行分析。

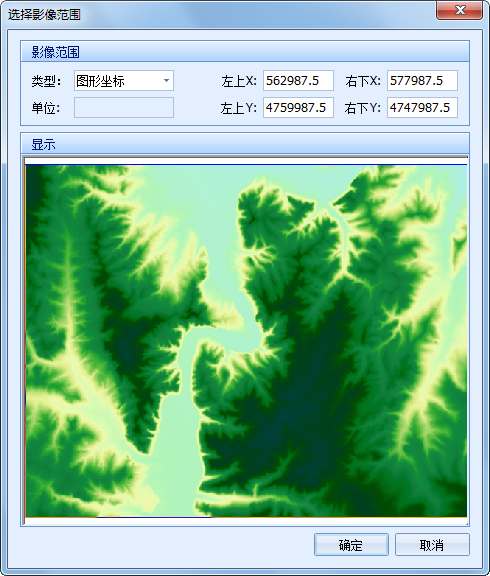

【交互选择】：点击该按钮，弹出下图所示对话框，用户可在该对话框内设置视域范围。

手动输入修改：输入左上/右下坐标值设置范围，若“类型”选择图形坐标，则输入的坐标值单位为当前图层单位（即地图视窗上标尺单位），默认参数值为当前图层范围；若“类型选择”为图像坐标，则单位为像素（像元个数），默认参数值为当前数据的像元个数，如下图所示即表示该数据由599列479行像元组成；

拉框交互修改：在对话框的“显示”窗口中，可直接修改视域范围框（改变大小及移动位置），默认范围框在数据边缘。

（3）颜色设置

【视域颜色】：设置的“视域范围”框颜色。若绘制的分析线落在视域范围外，则可视分析后范围外的线段也为该颜色；

【画线颜色】：绘制的分析线的颜色；

【可视颜色】：可视分析后，可视的两点间线段颜色；

【不可视颜色】：可视分析后，不可视的两点间线段颜色。

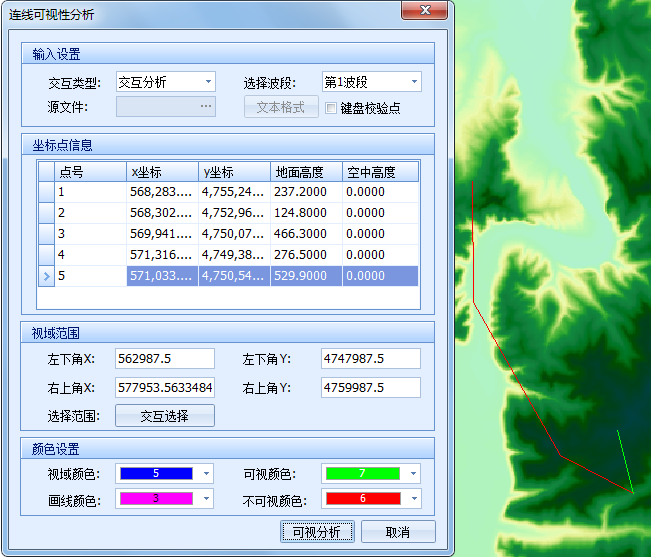

4. 以下步骤以“交互分析”为例进行说明。参数设置完成后，在当前数据层范围内，通过鼠标连续点击输入一条线段，点击右键结束后，该线段上的点坐标都会在对话框中的“坐标点信息”中列出来。其中，“地面高度”表示该点的实际高程值，“空中高度”表示在该点实际高程的基础上增加的高度，“x坐标”、“y坐标”、“空中高度”可在列表中进行修改。

最后，点击“可视分析”按钮，系统进行可视性分析，分析结果如下：
