# 栅格数据

# 功能说明

MapGIS可支持栅格数据的直接读取显示，用户也可选择将栅格数据导入到MapGIS GDB中进行统一存储，目前能够支持msi、tif、img、jpg、gif、bmp、jp2、png等20多种栅格数据格式，以及bil，Arc/Info明码Grid、Surfer Grid等多种Dem数据格式（MapGIS可支持的栅格数据格式详见“附录V”）。提供导入“6x DEM库”功能，增强对旧版MapGIS中的DEM数据的支持能力。

# 操作说明

（一）数据导入

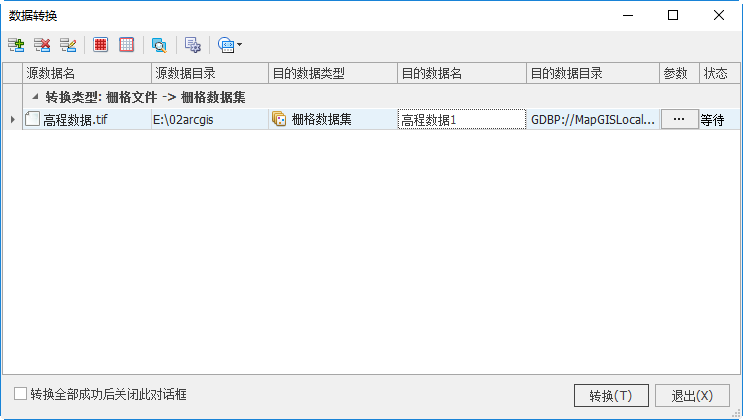

1. 启动导入“栅格文件”，弹出数据转换对话框；

2. 点击【添加】，可选择本地栅格文件，界面其他参数设置可参考“导入MapGIS 6x数据”；

提示：

当目的数据类型设置为栅格文件时，可实现本地栅格文件间的互转。如原始数据为*.msi数据，数据导入时将目的数据类型设置为“栅格文件”，高级选项中将“目的栅格文件类型”修改为“tif”，可实现*.msi直接转换为*.tif数据。

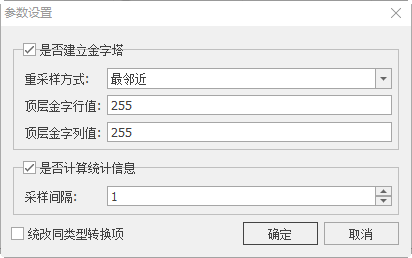

3. 点击数据后的【参数】，可进行高级选项设置：

  • 【是否建立金字塔】：选择是否为新生成的栅格文件建立金字塔。
  • 【重采样方式】：设置建立金字塔的重采样方式，系统提供了三种方式，默认为“最邻近”。创建金字塔时，三种采样方法各自使用的条件：
    • 最邻近法：是默认的采样方法，该方法计算量小，在几何位置上的精度为±0.5，通常适用于任意类型的栅格数据集。但是，处理后图像的亮度具有不连续性，从而会影响精度，建议对带有色彩映射表的离散数据或栅格数据集（如土地利用数据、经过扫描的地图和假彩色图像）应用最邻近重采样方法。
    • 双线性法：双线性采样方法比起最邻近采样计算量明显增加，但精度也明显提高，适用于连续数据（如影像数据）。对于1位TIFF或IMG，建议使用双线性插值法。
    • 双三次法：双三次重采样是为进一步提高采样精度的一种方法，也主要适用于连续数据的重采样方法。尽管双线性插值法的执行速度更快，但是得到的结果却不如双三次卷积法的结果锐利。
  • 【顶层金字行值/顶层金字列值】：定义将在栅格文件中使用的金字塔的最小行列数。
  • 【是否计算统计信息】：选择是否为新生成的栅格文件计算统计信息。
  • 【采样间隔】：设置进行去除斑带的间隔，默认为1。当斑带去除方式不是线性的时候，就要有采样的间隔信息，在这个采样间隔的行（列）大小区域内对中心行（列）像元值进行拟合。注意采样间隔必须是1到99之内的奇数，当然如果图像行（列）值小于99，则上限只能是图像的行（列）值。
  • 【统改同类型转换项】：勾选时，可同步修改数据转换列表中所有数据的高级参数。

4. 点击"转换"，即可将本地栅格文档导入到MapGIS GDB中。

（二）数据导出

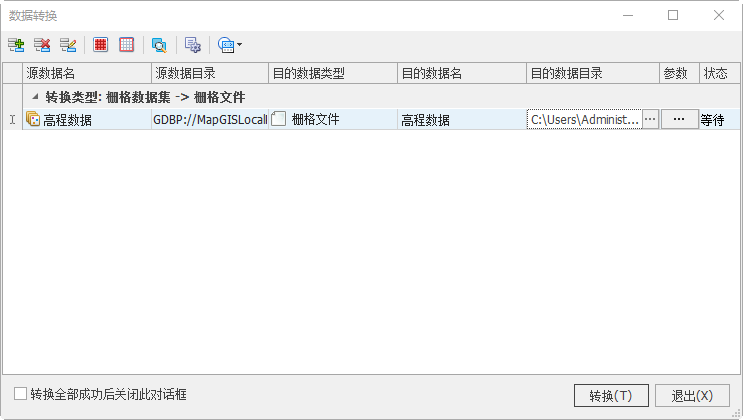

1. 启动导出“栅格文件”，弹出数据转换对话框；

2. 点击【添加】，可选择MapGIS GDB中栅格数据集，界面其他参数设置可参考“导入MapGIS 6x数据”；

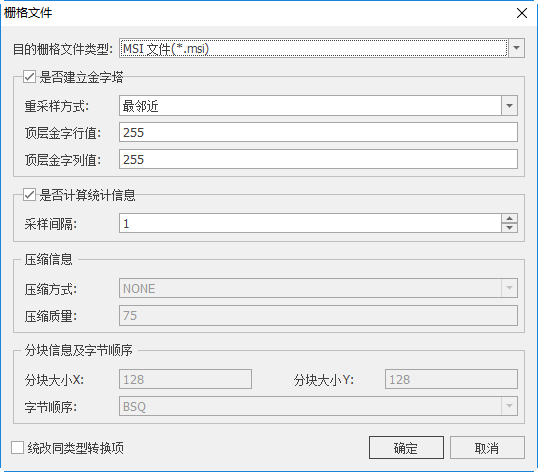

3. 点击数据后的【参数】，可进行高级选项设置：

  • 【目的栅格文件类型】：MapGIS支持将栅格数据集导出为17种栅格数据类型，详见“附录V”。
  • 【是否建立金字塔】：选择是否为新生成的栅格文件建立金字塔。
  • 【重采样方式】：设置建立金字塔的重采样方式，系统提供了三种方式，默认为“最邻近”。创建金字塔时，三种采样方法各自使用的条件：
    • 最邻近法：是默认的采样方法，该方法计算量小，在几何位置上的精度为±0.5，通常适用于任意类型的栅格数据集。但是，处理后图像的亮度具有不连续性，从而会影响精度，建议对带有色彩映射表的离散数据或栅格数据集（如土地利用数据、经过扫描的地图和假彩色图像）应用最邻近重采样方法。
    • 双线性法：双线性采样方法比起最邻近采样计算量明显增加，但精度也明显提高，适用于连续数据（如影像数据）。对于1位TIFF或IMG，建议使用双线性插值法。
    • （双三次法：双三次重采样是为进一步提高采样精度的一种方法，也主要适用于连续数据的重采样方法。尽管双线性插值法的执行速度更快，但是得到的结果却不如双三次卷积法的结果锐利。
  • 【顶层金字行值/顶层金字列值】：定义将在栅格文件中使用的金字塔的最小行列数。
  • 【是否计算统计信息】：选择是否为新生成的栅格文件计算统计信息。
  • 【采样间隔】：设置进行去除斑带的间隔，默认为1。当斑带去除方式不是线性的时候，就要有采样的间隔信息，在这个采样间隔的行（列）大小区域内对中心行（列）像元值进行拟合。注意采样间隔必须是1到99之内的奇数，当然如果图像行（列）值小于99，则上限只能是图像的行（列）值。
  • 【压缩信息】：选择对栅格文件进行压缩的方式和压缩质量。
  • 【压缩方式】：系统提供NONE、JPEG、LZW（串表压缩方法）、PACKBITS（紧缩位压缩方法）、DEFLATE共5种压缩方式供选择。
  • 【压缩质量】：当选择“JPEG”压缩方式时需设置压缩质量，通过修改JPEG图像的压缩级别来调整其质量，默认为75。
  • 【分块信息及字节顺序】：设置新生成的栅格文件的分块信息及字节顺序。
  • 【分块大小X/分块大小Y】：按照标准块大小进行切块，对于不够标准大小的独立成小块进行切块。
  • 【字节顺序】：遥感图像包括多个波段，有多种数据存储格式，其通用格式有三种，即BSQ、BIL和BIP格式。
    • BSQ（Band sequential）：像素按波段顺序存储，即先保存第一个波段，保存完毕后再保存第二个波段，以此类推。同一波段内的像素按行列顺序存储。
    • BIL（Band interleaved by line）：像素按行存储，即先保存第一个波段的第一行，再保存第二个波段的第一行，以此类推。
    • BIP（band interleaved by pixel）：按像元顺序存储，即先保存第一个波段的第一个像元，再保存第二个波段的第一个像元，以此类推。

4. 点击"转换"，即可将栅格数据集导出为本地栅格文件。
