# 矢量数据中间件
#
相关主题
# ArcSDE中间件
ArcSDE 地理数据库指在关系数据库中以表的形式保存的各种类型的 GIS 数据集的集合，包括了Oracle、SQLServer、DB2等多种企业级数据库。
MapGIS中可配置ArcSDE中间件，直接连接ArcSDE 地理数据库，读取其中的地理空间数据。连接ArcSDE数据库流程如下：
提示：
目前MapGIS 通过ArcSDE中间件仅支持ArcGIS Oracle数据库，SQLServer、DB2等数据库目前暂不支持。
# 安装配置ArcSDE数据库
ArcGIS Oracle数据库的安装配置步骤可参考ArcGIS相关安装部署手册，此处以ArcMap为例，简单讲解ArcGIS Oracle数据库的安装配置方法，其基本流程包括如下六个步骤：
在ArcGIS 中配置Oracle数据库时，需先安装Oracle服务器端、客户端，并在Oracle服务器端初始化实例。具体步骤可参考Oracle数据库官方操作手册。
提示：
ArcGIS 客户端与软件需安装在同一台客户机上，且如果从 32 位 ArcGIS 客户端进行连接，则必须安装 32 位 Oracle 客户端。
（一）、配置Oracle代理
安装Oracle客户端后，还需在 Oracle 中配置 extproc 以访问 ST_Geometry（具体可参考官方手册：https://desktop.arcgis.com/zh-cn/arcmap/latest/manage-data/gdbs-in-oracle/configure-oracle-extproc.htm (opens new window)）。
1. 拷贝ArcGIS客户端Oracle版的ST_SHAPELIB.dll文件到 oracle服务端安装路径的bin 目录下（如 E:\oracle11g\product\11.2.0\dbhome_1\BIN）；
2. 修改oracle服务端配置文件“\NETWORK\ADMIN\listener.ora”和“\hs\admin\extproc.ora”：
提示：
Windows下有些Oracle服务器端版本安装完后，extproc.ora文件中不存在对EXTPROC_DLLS的设置，此时可以不设置。
3. 利用ArcSDE用户，执行如下SQL语句，创建ST_SHAPELIB library的dll路径（其中，D:\Oracle11\product\11.2.0\dbhome_1为Oracle服务端路径）：
create or replace library ST_SHAPELIB as 'D:\Oracle11\product\11.2.0\dbhome_1\BIN\st_shapelib.dll';
4. SDE用户执行如下SQL语句设置ST_SHAPELIB library生效。
alter package sde.st_geometry_shapelib_pkg compile reuse settings;
5. 重启Oracle监听服务（如OracleOraDb11g_home1TNSListener服务）和 Oracle数据库服务（如OracleServiceORCL服务）。
配置Oracle代理成功后，可通过如下方式检验是否成功：
在 Oracle 中，ST_Geometry的 SQL 函数使用通过Oracle的外部过程代理（即extproc）访问的共享库，且必须存在于 Oracle 服务器上。
1. SDE用户执行SQL语句查询user_libraries查看dll 库路径，查看st_shapelib.dll库路径是否为Oracle服务端路径。
select * from user_libraries;
2. 若第一步查询的st_shapelib.dll路径存在，则利用 pl/sql 软件登录SDE用户，执行SQL语句检查Oracle代理配置是否有效：
select * from sde.gdb_items_vw;
如果提示执行失败提示如下错误，则是因为 sde的ST_SHAPELIB.dll 文件路径没有配置或者配置不正确，否则如果执行成功代表外部代理配置成功。
（二）创建企业级地理数据库
1. 启动【创建企业级地理数据库】功能，弹出如下所示对话框：
- 【数据库平台】：选择Oracle；
- 【实例】：设置实例信息，格式可为“Oracle服务器IP/实例名”；
- 【管理员密码】：需输入Oracle服务器实例初始化时sys账户的密码；
- 【地理数据库管理员】：可单独设置ArcGIS Oracle数据库的用户名及密码信息；
- 【授权文件】：提供授权企业级 ArcGIS for Server 时创建的密钥代码文件的路径和文件名。
2. 点击"确定"后，可在Oracle服务器端中创建ArcGIS Oracle数据库；
（三）连接Oracle数据库
1. 在MapGIS GDBCatalog节点，点击【添加 连接数据库】，选择Oracle平台，输入实例名及用户名密码信息：
2. 确定后，在MapGIS GDBCatalog节点可显示该数据库信息，用户可在数据库节点进行空间数据创建、转换等操作：
# 创建存储过程
#
功能说明
MapGIS通过ArcSDE中间件访问ArcGIS Oracle数据库时，需要先创建一个存储过程mp_GetRDotNum，该存储过程权限仅限于查询数据表，主要用来辅助查询几何图形信息，不会破坏用户现有数据。
提示：
对于大多数数据，不执行此操作，在MapGIS中也可通过ArcSDE中间件直接读取ArcGIS Oracle数据库。但对于部分特殊的区数据，若不创建此存储过程，会导致在MapGIS中无法显示图形。
#
操作说明
用户可通过PL/SQL等开发工具创建存储过程，下面以Oracle自带的SQL Developer工具为例，讲解存储过程mp_GetRDotNum的创建方法。
1. 启动SQL Developer工具，弹出如下所示对话框：
2. 点击
，创建数据库连接，输入连接用户名/密码，主机名，实例名等信息：
3. 点击【连接】后，可创建连接，并新建工作表：
4. 输入如下所示的创建存储过程mp_GetRDotNum的SQL语句，点击
执行操作：
CREATE OR REPLACE PROCEDURE mp_GetRDotNum ( v_RingDot IN out blob, tabName IN VARCHAR2, strobjName IN VARCHAR2, objID IN int ) AS
i int;
num binary_integer;
v_SQL VARCHAR2 ( 1024 );
v_SQL2 VARCHAR2 ( 1024 );
v_temp blob;
nOutR int;
nInnR int;
nRing binary_integer;
BEGIN
v_SQL := 'SELECT sde.ST_NumGeometries(shape), sde.ST_NumInteriorRing(shape) FROM ' || tabName || ' WHERE ' || strobjName || '=' || objID;
EXECUTE IMMEDIATE v_SQL INTO nOutR,nInnR;
nRing := nOutR + nInnR;
dbms_lob.createtemporary ( v_RingDot, true );
v_temp := utl_raw.cast_from_binary_integer ( nRing );
dbms_lob.write ( v_RingDot, length( v_temp ), 1, v_temp );
FOR i IN 0..nRing - 1
LOOP
v_SQL2 := 'SELECT sde.st_numpoints (sde.st_interiorringn (SHAPE, ' || i || ')) FROM ' || tabName || ' WHERE ' || strobjName || '=' || objID;
EXECUTE IMMEDIATE v_SQL2 INTO num;
v_temp := utl_raw.cast_from_binary_integer ( num );
dbms_lob.writeappend ( v_RingDot, length( v_temp ), v_temp );
END LOOP;
END;
此时会在登录用户下（如示例中的sde用户）创建存储过程mp_GetRDotNum
5. 若MapGIS中登录ArcSDE的账户不是该登录账户，需要在其它用户下创建一个公共同义词mp_GetRDotNum来进行访问该存储过程。如下所示，通过SDE账户创建存储过程mp_GetRDotNum，通过SDEREAD账户访问ArcSDE，则需通过SDEREAD执行如下命令：
CREATE OR REPLACE PUBLIC SYNONYM MP_GETRDOTNUM FOR SDEREAD.MP_GETRDOTNUM;
GRANT EXECUTE ON MP_GETRDOTNUM TO PUBLIC;
存储过程mp_GetRDotNum创建成功后，可通过如下两种方式检验是否成功：
（1）软件验证

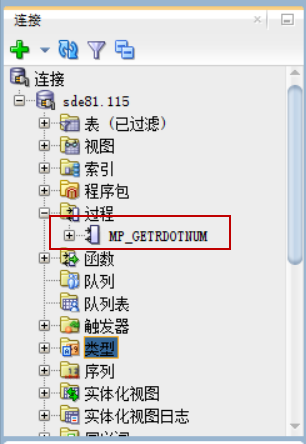

以SQL Developer工具为例，创建成功后，在过程信息中可看到已成功构建的mp_GetRDotNum表信息。注意，若创建失败，图标会显示异常信息。
提示：
仅创建存储过程的账户登录后，可看到mp_GetRDotNum表信息。
（2）SQL语句验证
可通过查询ArcSDE数据库中某条记录成功与否，来判断存储过程是否创建成功：
以SQL Developer工具为例，可通过输入如下查询语句，若有结果返回，则配置成功。
declare
v_blob blob;
begin
mp_GetRDotNum(v_blob,'类名','对象ID字段名称','ID号');
end;
其中，‘类名’为ArcSDE中某个区数据的的名称，‘对象ID字段名称’默认为‘OBJECTID’，‘ID’号为‘OBJECTID’中存在的记录值信息。
# 安装配置Oracle客户端
# 功能说明
MapGIS使用跨平台ArcSDE中间件需要安装Oracle客户端， Oracle客户端位数需要和MapGIS软件位数一致。具体Oracle客户端安装步骤可参考Oracle数据库官方操作手册。
# 注册中间件
# 功能说明
在使用ArcGIS Oracle数据库前，需先注册ArcSDE中间件。一般情况下，系统已默认添加，若无，用户可手动添加。
# 操作说明
1. 在MapGIS GDBCatalog面板，启动【客户端配置管理】功能，弹出如下所示对话框：
2. 切换到【中间件】页面，点击【注册】，可通过下拉框选择注册中间件类型；
3. 确定后，即可将该类中间件注册为数据源类型。
# 添加数据源
# 功能说明
注册ArcSDE中间件后，可添加数据源，直接使用其中的空间地理数据。
# 操作说明
1. 在MapGIS GDBCatalog面板，启动【客户端配置管理】功能，弹出如下所示对话框：
2. 切换到【数据源】页面，点击"添加"，选择“跨平台ARCSDE”，服务名称为ArcGIS Oracle数据库信息，格式为“Oracle服务器IP/实例名”。
3. 添加成功后，在MapGIS GDBCatalog节点，可看到对应的数据源信息；
4. 连接ArcSDE数据源，输入用户名密码信息，可连接ArcGIS Oracle数据库，读取其中空间地理数据。
# ArcGIS PersonalGDB/FileGDB中间件
ArcGIS PersonalGDB和FileGDB都是通过本地文件地理数据库的形式，存储管理空间地理数据。在MapGIS中，可通过对应的中间件，直接连接并使用ArcGIS PersonalGDB/FileGDB数据。
# 注册中间件
# 功能说明
在使用ArcGIS PersonalGDB/FileGDB数据前，需先注册中间件，一般情况下，系统已默认添加，若无ArcGIS PersonalGDB/FileGDB中间件时，用户可手动添加。
# 操作说明
1. 在MapGIS GDBCatalog面板，启动【客户端配置管理】功能，弹出如下所示对话框：
2. 切换到【中间件】页面，点击【注册】，可通过下拉框选择注册中间件类型；
3. 确定后，即可将该类中间件注册为数据源类型。
# 添加数据源
# 功能说明
注册ArcGIS PersonalGDB/FileGDB中间件后，可添加数据源，附加对应的本地数据库文件，直接使用其中的空间地理数据。
# 操作说明
1. 在MapGIS GDBCatalog面板，启动【客户端配置管理】功能，弹出如下所示对话框：
2. 切换到【数据源】页面，点击"添加"，选择“跨平台FileGDB”或“跨平台PersonalGDB”，"确定"后，添加数据源；
3. 添加成功后，在MapGIS GDBCatalog节点，可看到对应的数据源信息；
4. 在数据源节点，右键启动【附加数据库】，可关联本地数据库文件。成功后即可将ArcGIS的FileGDB或PersonalGDB添加为数据库节点。
