# 标记符号
#
功能说明
标记符号用于制作和存储MapGIS点符号，与传统的MapGIS点符号相比有三点不同：
一是符号来源丰富，支持网络的SVG图片、本地常规图片、常用简单的图形符号及MapGIS符号库中的符号。
二是创建符号的方式不同，较复杂的符号可以由多个系统符号库元素组成，其操作方式与国际接轨。
三是符号表达方式不同，创建的符号信息包括结构和属性信息（相当于MapGIS符号中的参数信息）。
#
相关主题
#
操作说明
1. 在设置选项卡中点击“样式库管理”按钮，打开样式库管理器，选择标记符号，在右边空白处右键选择“新建”按钮，打开符号属性编辑器对话框，如下图所示：
2. 配置点符号层信息，具体参数说明如下：
- 【预览】：实时显示所配置的点符号样式；
- 【符号层】：设置点符号层结构与样式信息。当多层符号叠加时，图层排列顺序与MapGIS工作空间中图层排序顺序一致，最下面的图层是在最上面显示。
- 添加：可添加一个符号层，最终符号由多个符号层叠加组合显示；
- 删除：可删除选中符号层；
- 上移/下移：可通过上移/下移修改符号层叠加顺序，位于列表下方的符号，显示位于上方；
- 可见/不可见：设置符号层的可见状态，不勾选时，该符号层不可见；
- 锁定：默认第一个符号层处于未锁定状态，其他新增符号层处于锁定状态。
- 复制/粘贴：复制并粘贴成两层符号层信息。
- 导入：支持导入符号库中的符号。
3. 修改符号层样式信息，具体可支持的样式及参数设置可参考下述对应章节说明。

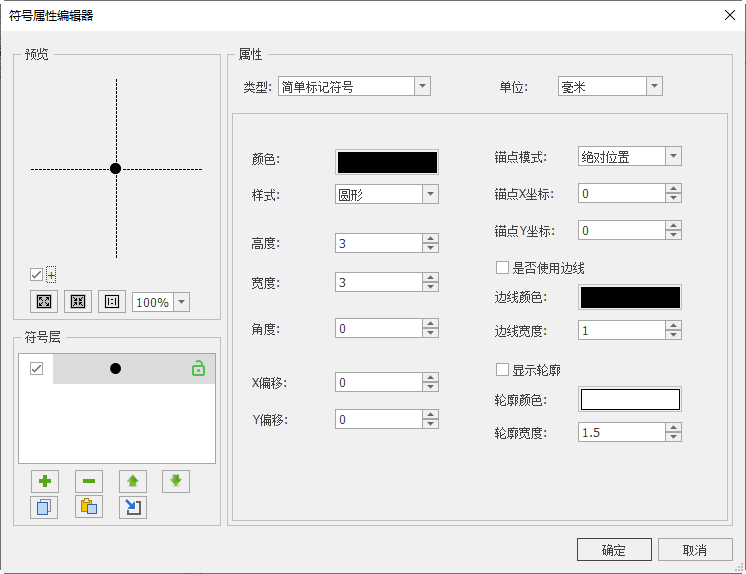

# 简单标记符号
由一组具有可选轮廓的快速绘制基本符号模式组成的标记符号。
提示：
“简单标记符号”使用的圆形、正方形等均为MapGIS系统内嵌样式。在地图符号化时若使用该类型的符号，地图迁移的过程中无需考虑其迁移特性。
- 【类型】：创建标记符号的方式。
- 【单位】：点符号单位，默认：毫米。
- 【颜色】：设置符号颜色信息，支持多个颜色方案切换。
- 【样式】：构建符号的基本形状，如：正方形、五角星、三角形等等。
- 【高度】：设置图式规范中符号高度值。
- 【宽度】：设置图式规范中符号宽度值。
- 【角度】：设置图式规范中符号角度值，角度以正北为方位角，逆时针旋转。
- 【X偏移】：设置符号X向偏移值。
- 【Y偏移】：设置符号Y向偏移值。
【是否使用边线】：勾选后，可设置符号边线。
- 边线宽度：设置符号边线宽度。
- 边线颜色：设置符号边线颜色。
【锚点模式】：锚点是指符号控制点位置，系统支持绝对位置和相对位置，绝对位置是以原点为基准锚点；相对位置是以点的目前位置为基准锚点。如下图所示：
锚点X坐标：符号控制点移动的X方向值。
锚点Y坐标：符号控制点移动的Y方向值。
正方形为一个二维的点符号，锚点在横轴/纵轴设置后效果，绿色正方形代表符号在地图中按照定位点显示效果，当对绘制的点要素进行符号化后，锚点在横轴/纵轴设置不同，显示效果也会有差异。
- 【显示轮廓】：勾选后可显示符号的轮廓
- 轮廓颜色：设置符号轮廓颜色。
- 轮廓宽度：设置符号轮廓宽度。
3. 点击"确定"按钮，创建的符号自动保存并在标记符号库显示。
# 字符标记符号
通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
提示：
字符标记符号需要用到操作系统中的ttf字体，当地图拷贝到其他计算机中时，需同步安装该ttf字体。一般情况下，windows操作系统中ttf字体放置在“C:\Windows\Fonts”路径下。
- 【字体】：可选择Windows系统中FONT所有字体。

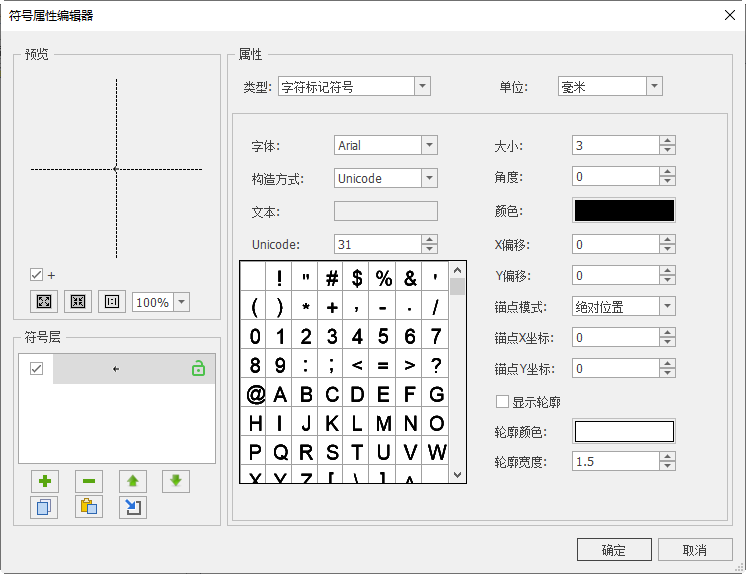

- 【构造方式】：支持Unicode和文本类型。选择Unicode类型，填写正确的Unicode码，对应的文字标识会显示；选择文本类型，手动输入任意文本标识会显示。

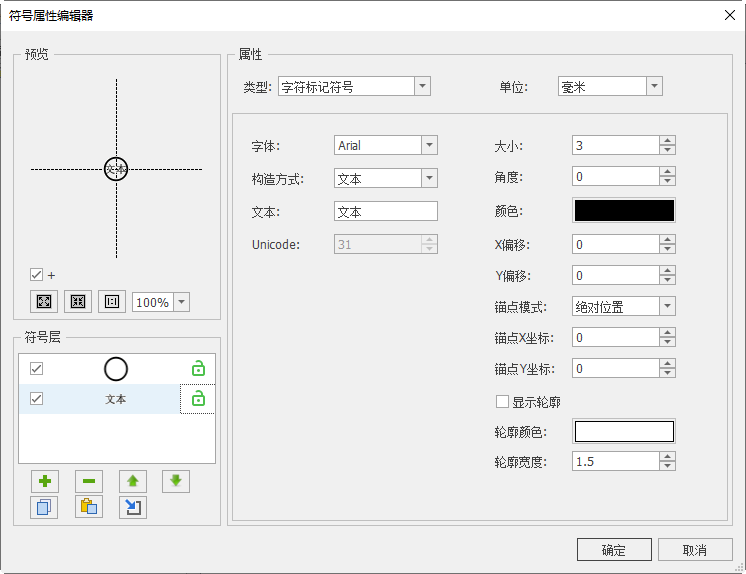

- 【文本】：可输入文字型符号，支持符号类型混用，字符标记符号和简单标记符号组合符号，如下图所示：
- 其它参数如锚点、偏移、颜色参数可关注简单标记符号介绍，不在赘述。

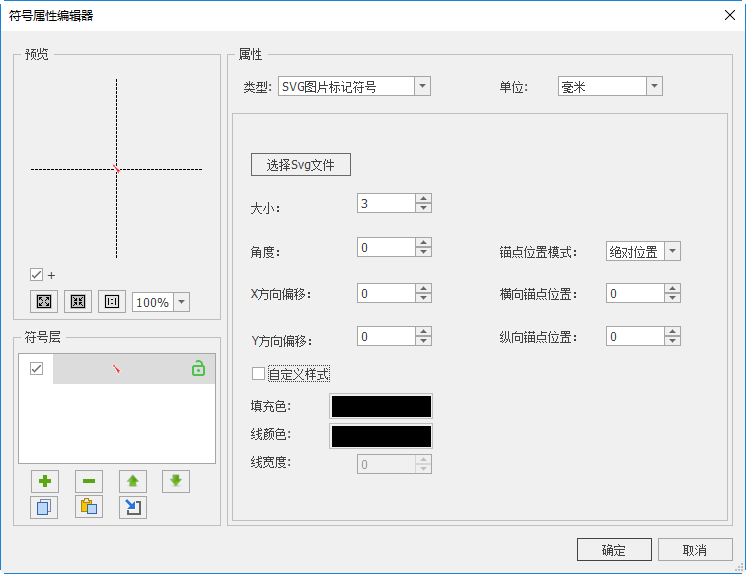

# SVG图片标记符号
由SVG(*.svg)图形组成的标记符号。其具体参数说明可参考“简单标记符号”。
提示：
使用“SVG图片标记符号”进行地图符号化时，会将svg信息直接保存在地图文档（*.mapx）中。地图迁移的过程中无需考虑其迁移特性。
- 【自定义样式】：勾选“自定义样式”，可设置矢量svg填充色、线颜色、线宽等样式；反之采用svg默认信息。

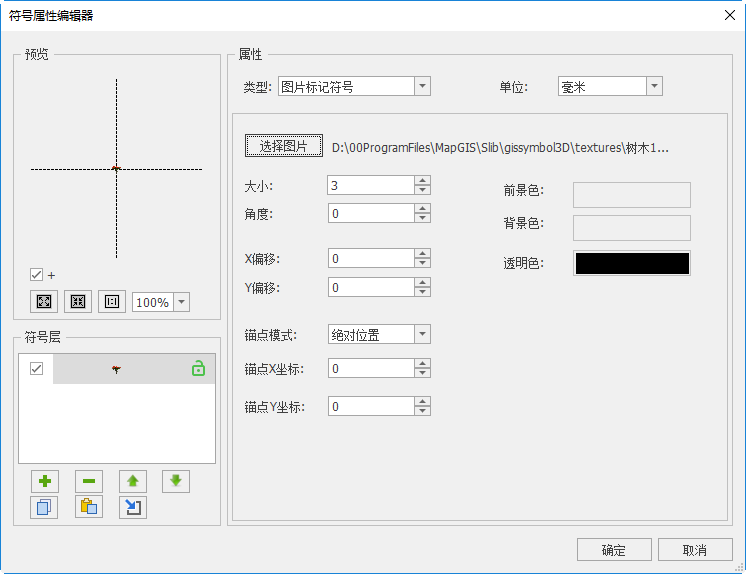

# 图片标记符号
由单个图片(*.png、*.bmp)图形组成的标记符号。其具体参数说明可参考“简单标记符号”。
提示：
使用“图片标记符号”进行地图符号化时，会将图片信息直接保存在地图文档（*.mapx）中。地图迁移的过程中无需考虑其迁移特性。

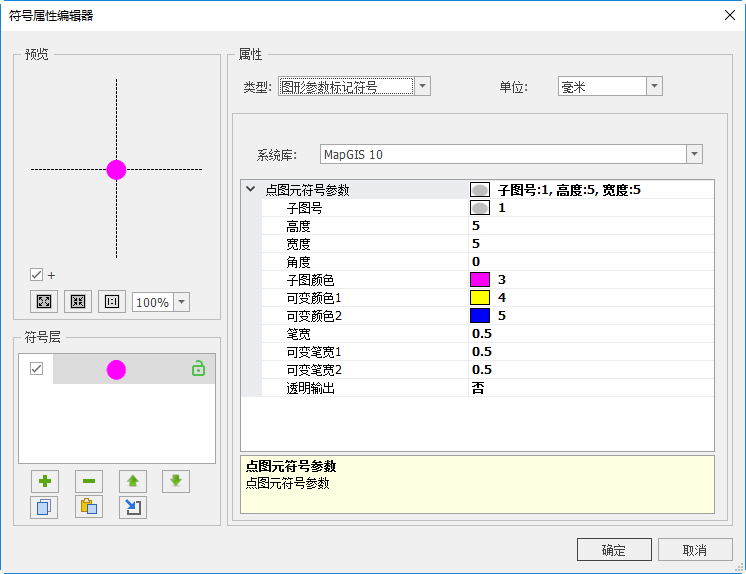

# 图形参数标记符号
利用MapGIS传统系统库中点符号表达线样式。
提示：
使用“图形参数标记符号”进行地图符号化时，会使用MapGIS系统库。地图迁移的时需同时迁移系统库，具体方法可参考“系统库管理”章节。
- 【子图号】：设置点符号的样式。
- 【高度/宽度】：点符号的高度和宽度。
- 【角度】：设置点符号的角度，若设置值为30°，则将子图逆时针旋转30°。
- 【子图颜色\可变颜色】：设置点符号颜色参数。
- 【笔宽\可变笔宽】：设置点符号笔宽参数。

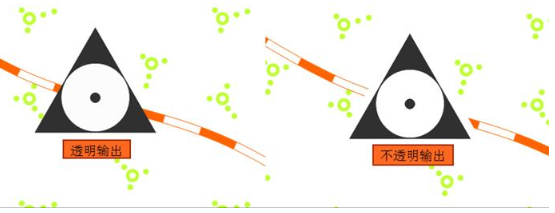

- 【透明输出】：对点符号中的白色填充区子图进行设置， 选择“是”白色填充区会透明显示；反之会有白色的填充区，如下图所示：
