多边形瓶颈探测距离

功能说明

在当前屏幕范围内多边形内宽度小于“多边形瓶颈探测距离”的用蓝色区域铺染，对双线河变单线河，辅助狭窄部位的判断。

操作说明

1. 将需要进行综合操作的区图层设置为当前编辑状态；

2. 在“参数设置”里设置控制参数：三角网加密步长，多边形瓶颈探测距离；

3. 在综合工具条上选择“多边形瓶颈探测距离”或是从“制图综合”菜单下选择“综合辅助工具”→“多边形瓶颈探测距离”功能，拉框选取要探测的面图元，探测之。

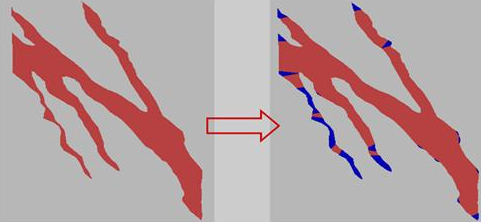

4. 如下图所示，图元内宽度（图面距离）小于“多边形瓶颈探测距离除以当前比例尺”的将以蓝色区域表示。
