# 界面构成
MapGIS Desktop界面如下所示：
上图所示为MapGIS 10高级版的界面（各版本界面类似，功能面板的内容有所不同），根据图中标注可清晰的看到MapGIS 10的界面由5大模块组成：功能面板、工作空间、编辑视窗、GDB数据管理、状态栏。“菜单栏”和“工具栏”很容易理解，MapGIS 10的各项操作命令都是从此处激活，以下我们将分别对另外的四个部分进行简单的介绍：
编辑视窗
用户所有的交互操作都在此窗口进行，如“地图编辑”、“栅格编辑”、“三维编辑”等数据编辑操作。上图所示的是二维地图编辑视窗，当用户需要进行三维编辑时，可先在工作空间添加三维场景，双击后即可将其在编辑视窗打开。值得注意的是，编辑视窗为多视图显示模式，因此，打开的场景视窗不会影响已打开的二维地图视窗，用户可在编辑视窗的左上角进行各页面的切换。
最新版本支持将多个地图视图在同一个桌面系统中分页显示；新增多地图视窗位置、大小自动保存功能，方便用户快速继续上次工作。
工作空间
工作空间以目录树的形式组织地图，提供地图的新建、保存及编辑等基础管理功能，具体操作可参见“工作空间”章节。
GDB数据管理
MapGIS GDBCatalog目录，类似操作系统的资源管理器，使地理数据访问和管理更为便捷。它可以连接网络及本地的地理数据库，并且能够访问本地磁盘上的文件。用户可以将MapGIS 10中支持直接编辑的数据从MapGIS GDBCatalog目录拖放到地图文档的编辑窗口中，进行查看和编辑。更多操作可参见“数据管理”章节。
状态栏（当前坐标、显示比率）
1. 状态栏坐标
点击系统界面右下角处的“当前坐标：X，Y”，弹出“地图设置”对话框。
设置地图显示范围
- 【地图范围/当前显示范围】：可显示地图的XY值范围及当前地图视图中的XY值显示范围。图示中，黑线代表地图范围，红线代表显示范围。
- 【数据范围浏览】：点击此功能，可查看【工作空间】中所有图层的XY范围：
- 【重新设置显示范围】：
- 指定视图中心点：指定视图中心点XY坐标，可自动移动地图视图使其中心点坐标与设置一致；
- 指定显示范围：指定xy范围后，可自动缩放并移动地图视图，保证该xy矩阵范围最大化复位显示。
设置坐标点参数
- 【当前数据参照系】：指当前地图显示所采用的坐标系。若地图开启了“动态投影”，此处为动态投影的参照系；若没有开启“动态投影”，此处为第一个图层的参照系；
- 【用户设置参照系】：指状态栏X、Y显示的值所依据的参照系。结果状态栏的坐标值会显示由“当前数据参照系”投影到“用户设置参照系”的坐标值结果。默认情况下，“用户设置参照系”与“当前数据参照系”一致，点击
可修改“用户设置参照系”； - 【定制状态栏坐标格式】：默认情况下，状态栏的坐标值显示格式为“x=**，y=**（单位）”，其中数值保留2位小数，单位与“用户设置参照系”的单位一致。用户可定制此坐标格式，包括保留小数位数、单位及坐标格式。
# 显示风格
窗口
用户可以根据自己的需要或喜好调整视图窗口的样式。点击“设置”菜单，选择“窗口”下的“标签模式”，取消“标签模式”前的对勾，界面上视窗部分将由“标签模式”变为“层叠窗口”（如下图所示）。
视图
切换到“设置”面板，点击“查看视图”，下拉框中可调整各“视图”的显示状态。
皮肤
切换到“设置”面板，可在“皮肤”命令项切换皮肤样式。系统提供了TheAsphaltWorld、Office 2016 Colorful、MapGIS样式等共17种皮肤，用户可根据需要和习惯进行选择。
# 环境设置
# 快捷键设置
#
功能说明
用户在进行数据生产时，经常会重复使用某几个功能，此时可对这些常用功能自定义快捷键，以便用户快速启动功能。
#
操作说明
1. 切换到“设置”面板，启动“快捷键设置”功能，弹出如下所示对话框：
2. 对话框左侧罗列了MapGIS 10的所有功能分类，选择分类后，右侧面板中会罗列出该分类下所有功能，点击快捷键下拉框，可设置该功能的快捷键。系统提供了一些默认的快捷键，用户可通过“(custom)”来自定义快捷键。
# 目录环境
# 功能说明
通过MapGIS GDBCatalog中的“客户端配置管理”可以设置客户端各种文件目录，设置客户端各项性能参数，及添加MapGIS数据源，这些配置是MapGIS 10应用的基础环节，是确保正确高效运行MapGIS的必要条件。
# 操作说明
1. 点击“设置”菜单，选择“目录设置”命令项，弹出“客户端配置管理”对话框。
提示：
各参数意义可参见数据管理章节“配置管理”。
# 编辑参数
# 功能说明
编辑参数支持对点、线、区和注记设置缺省的输入符号。目的是为了避免频繁的选择、设置一些类似的参数，将这些参数设为系统默认的处理方式。
# 操作说明
1. 点击“设置”菜单，选择“编辑参数”命令项，弹出“GIS环境参数设置”对话框。
一、编辑参数设置
设置在分析处理过程中常用的阈值，下级菜单可设置点、线、区及注记默认的绘制参数。当用户在绘制图元时使用了参数缺省的绘制项，则系统将读取此选项卡上的对应类型的绘制参数来绘制图元。
1、工具参数
- 【结点/裁剪搜索半径】：设容搜索半径差值。容差，空间分析中，用以判断点是否重叠，线是否相交或重叠，区是否相交或包含等基本判别的精度标准。同时拓扑查错中的“碎小区”也将根据此处设置的值进行判别，面积小于该值的区将被识别为碎小区；
- 【buffer分析半径】：缓冲分析时，以此参数作为缓冲半径的默认初始值；
- 【拓扑查错个数】：拓扑查错时，根据此参数自定义拓扑错误记录的显示数目；
- 【插密光滑半径】：光滑图元时两点之间最短距离；
- 【抽稀半径】：抽稀线或区边线时，点是否被抽稀的判断标准。
提示：
插密光滑半径、抽稀半径参数涉及多个分析处理功能，在设置时请谨慎，推荐使用系统默认参数。
2、交互参数
- 【选择精度】：选择图元时，显示所有根据输入值为半径搜索到的图元；
- 【橡皮条颜色】：绘制图形等编辑操作的过程中显示的轨迹线颜色；
- 【平行线距离】：“造平行线”以及“造双线”时两线间距离的默认值；
- 【即时输入属性】：设置为“是”时，输入点/线/区/注记后可实时弹出“属性编辑”对话框，用户可同步输入属性值。
3、突出显示
- 【选择集突出方式】：选择图元时，为了凸显选中的图元，系统提供了“闪烁”和“高亮”两种显示方式，系统默认为“闪烁”：
- 闪烁：选中图元后，该图元会用“闪烁颜色1”和“闪烁颜色2”交替闪烁显示该图元；
- 高亮：选中图元后，该图元会用“高亮颜色”显示该图元，其中点/线图元直接用“高亮颜色”显示图元，区图元用“高亮颜色”显示边界线；
- 【图元定位突出方式】：“图元定位突出方式”与“选择集突出方式”刚好相反，如“选择集突出方式”为“闪烁”，则“图元定位突出方式”为“高亮”。在MapGIS中，选择多个图元后，所有选中图元会罗列在“图元属性”视图中。用户可在“图元属性”再选择一个图元，此时涉及到双重选中。第一层选中采用“选择集突出方式”，第二层选中采用“图元定位突出方式”；
- 【使用十字闪烁定位】：开启此功能，在“图元属性”中单击选择图元时，会用十字闪烁定位该图元；
- 【双击定位时缩放图元】：在“属性表”或“图元属性”中双击选择图元，可自动跳转到选中图元。开启“双击定位时缩放图元”时，跳转的同时可按照“双击定位时图元缩放倍数”缩放该图元；
提示：
如用户希望查看各图元间的显示效果时，可不开启"双击定位时缩放图元"，此时图元的跳转时地图显示比例尺不变，用户可直观的看出各图元间的大小关系。但若用户需要排查单个图元是否显示正常时，跳转时需要最大化显示选中的图元，建议开启"双击定位时缩放图元"。
- 【是否开启跳屏】：当用户在执行“输入线”、“延长线”及“输入区”时，如输入道路线，由于道路线比较长，在当前地图视图不能显示整条道路线。开启跳屏，用户交互输入道路线，当输入点击到地图视图边缘位置时，可沿输入线方向自动跳屏，让用户继续交互绘制下一个屏幕中的道路线。
4、点/线/区/注记编辑参数
选择该节点下“点编辑参数”、“线编辑参数”、“区编辑参数”可分别设置输入点、线、区时的默认参数，（各参数意义可参见“通用编辑”下点线区修改参数章节）。
二、编辑工具快捷键设置
设置激活各功能的快捷键。点击该节点下“通用编辑”、“捕捉编辑”、“输入编辑”、“移动编辑”可分别设置相关命令的快捷键（部分快捷键只可查看不可修改）。
以修改“输入编辑”下“精确输入”的快捷键为例，下图显示“精确输入”的快捷键为“A”或者“Ctrl+A”，假设需修改为“Ctrl +D”：首先点击“精确输入”对应的
按钮，弹出对话框，然后在键盘上按下Ctrl键后同时按下D键，对话框的文本框中内容变为“Ctrl +D”，点击"确定"关闭对话框即可。
# 地图视窗选项
# 功能说明
视窗选项提供了地图视窗的表现样式（是否显示标尺、显示滚动条、显示十字光标等）、视窗背景显示、缩放比例等自定义控制。
# 操作说明
点击“设置”菜单，选择“地图视窗选项”命令，弹出“视窗选项”对话框。左边是各功能按钮，右边是背景图片预览窗口。用户可按需求进行修改，修改之后点击"确定"结束。
- 【显示标尺】：默认勾选。勾选时，地图视图的上方和左侧都会显示标尺刻度；反之，不勾选时不显示标尺刻；
- 【显示滚动条】：默认勾选。勾选时，地图视图的下方和右侧都会显示滚动条，用户可通过拖动滚动条来移动地图视图；反之，不勾选时不显示滚动条；
- 【显示十字光标】：默认不勾选。勾选时，鼠标在地图视图中会有绿色“十”字光标；反之，不勾选时不显示十字光标；
【即时刷新】：默认不勾选。勾选时，当用户进行操作时会实时刷新地图视图。当数据量比较大时，不建议用户勾选此功能，实时刷新显示会导致显示耗时增加。
【高质量绘制】：默认不勾选。勾选时，表示图像绘制质量为高。（在低质量的情况下绘制线出现锯齿时，切换至高质量则无明显锯齿。）
【地图漫游】：默认不勾选。勾选时，当鼠标放在地图视图区四周边缘附近时，地图可按一定方向漫游。
【缩放系数】：用于调整放大缩小功能的缩放幅度，数字越大缩放幅度越大。
【刷新模式】：有“常规刷新”、“智能刷新”、“实时刷新”三种状态。在移动窗口的过程中（右键数据视窗选择“移动窗口”），
- 常规刷新：即移动结束后对视窗内容进行刷新；
- 实时刷新：即边移动边进行刷新；“
- 智能刷新：即根据操作的数据量大小进行智能选择，当数据量大时使用常规刷新，数据量小时使用实时刷新。
【背景颜色】：点击下拉按钮，用户可在下拉框中设置数据视窗的背景色，以适合作业人员习惯，减少颜色反差引起的不适。
【背景图片】：点击该按钮，弹出添加文件对话框，支持添加jpg、jpeg、png、bmp格式的图片作为数据视窗的背景图片，图片添加后可在右边窗口进行预览。
# 场景视窗选项
# 功能说明
场景视窗选项功能包含了三维场景视图显示的常规设置参数。
# 操作说明
显示场景视图时，点击“设置”菜单，选择“场景视窗选项”命令，弹出“场景选项”对话框，以下对对话框的不同选项卡进行说明：
1. 环境光
真实地物显示时，若在不同颜色的光照下，其现实效果会有不同。环境光模拟现实社会的光照，不同颜色的环境光下，模型显示效果不同。环境光模拟现实社会的光照，不同颜色的环境光下，模型显示效果不同。可根据需求自定义场景环境光色表，通过对环境光的设置改变图层在场景中的显示效果。
- 【当前颜色】：点击调色板设置场景环境光的颜色和高度颜色；
- 【是否启用色彩调整】：勾选即可对环境光颜色的色泽、饱和度、明度以及对比度这4个维度进行调整：
- 色泽：描述色彩所呈现出来的质地面貌，通过调整对应的角度值来改变色相，范围在-180~180度之间，正好是360度，一个色相环，默认值为0；
- 饱和度：描述色彩鲜艳程度，也称作纯度，范围是0~3之间，包含数值3，默认值为1；
- 明度：调整明度，就是调节光亮，范围是0~3之间，包含数值3，当调到3时光线最强。
- 对比度：指视图明暗区域最亮的白和最暗的黑之间不同亮度层级的测量，对比度越大，图像越清晰醒目，色彩也越鲜明艳丽。范围是0~3之间，包含数值3，当调到3时色彩最鲜明。
2. 相机管理

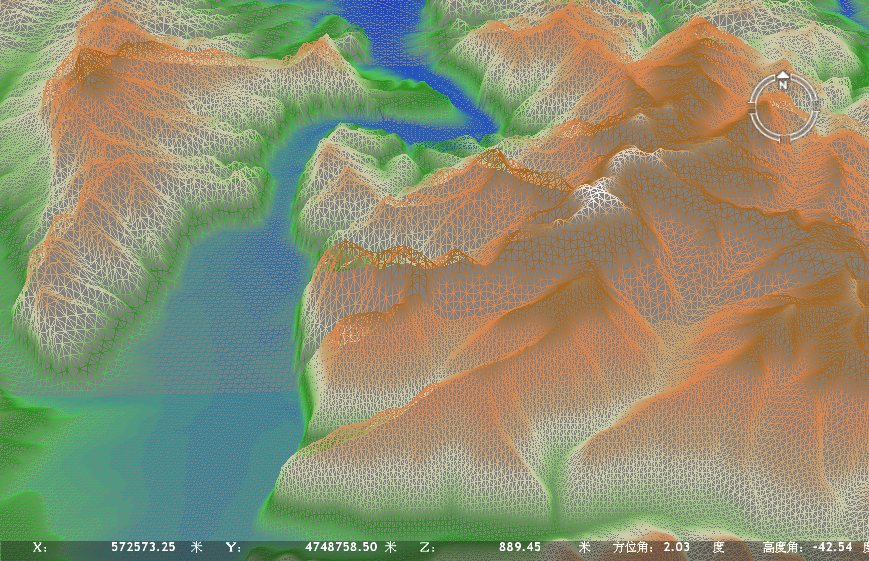

- 【填充模式】：包括实体、线框和顶点三种方式。实体是用连续的面来填充显示场景中各要素；线框是用要素的顶点和连线来显示场景中各要素；顶点是用要素的顶点来显示场景中各要素。
- 【启用实体距离剪裁】：设置了最远最近显示距离后，必须勾选该参数；
- 【投影模式】：分为透视投影、正射投影。透视投影表示离视点近的物体大，离视点远的物体小。正射投影表示无论离视点近或远，物体大小保持不变；
- 【近平面，远平面】：近平面、远平面相当于裁剪面，小于近平面或大于远平面，皆看不到场景中的景观；
- 【自动设置裁剪平面】：勾选该参数后，系统将自动设置调整近平面，远平面参数。
- 【Y视角】：设置场景中相机视角在“Y”方向上Z复位后的显示角度，默认显示为Y视角为“45”度；
- 【背景色】：三维场景的背景颜色，在某些特定场景，用户可调节背景色来突显3D效果。平面模式时，只有在不启动天空盒时才可以看到背景色效果。
3. 天空
平面模式时，为了让3D显示效果更接近真实世界效果，可启用天空盒作为3D显示的背景。
- 【启用天空盒】：勾选此选项，天空盒效果才会启用。
- 【天空盒材质】：系统默认提供12种天空盒效果。
- 【旋转】：用户可根据3D数据的显示角度，对天空的效果进行旋转，以保持3D数据与天空的角度一致性。一般情况下，3D数据显示角度与真实世界角度一致，可采用默认参数。
4. 雾效
真实地物显示时，若在不同天气环境影响下，其现实效果会有不同。雾效模拟现实社会的雨雾环境，不同浓度的雾效下，模型显示效果不同。
- 【模式】：系统默认4种不同的雾效选择： 无雾、指数雾、平方指数雾、线性雾。不同模式雾效，参数控制不同。指数雾、平方指数雾通过浓度控制雾在场景中的显示效果；线性雾则通过时间控制雾在场景中的显示效果。
- 【颜色】：可自定义雾效色表，选择有雾效模式后，设置颜色，场景中根据色表显示雾效效果。
- 【浓度】：雾效在场景中的显示浓度。效果区间在“0-1”之间，数值越大雾效越浓，越小则越雾效淡。
- 【开始】：自定义雾效在场景中的开始显示时间。
- 【结束】：自定义雾效在场景中的结束显示时间。
5. 交互与显示
- 【交互模式】：包括FREELOOK(鼠标左键-移动、右键-旋转）和MAYA模式(鼠标左键-旋转、右键-移动）。
- 【抗锯齿参数】：值越大，表示显示的线图层越光滑，反之，越粗糙。
- 【立体显示】：勾选该参数后，可进行立体显示，反之，不进行立体显示。此效果需要配合3D眼镜；
- 【显示帧率】：勾选该参数后，场景右下角会显示当前的帧速和三角网数量；
- 【显示状态栏】：系统会默认勾选此参数，场景左下角会显示当前鼠标的坐标位置信息；
- 【显示日志】勾选后，相关操作信息会记录到安装路径MapGIS 10\Program\ g3d.log文件中；
- 【跳转时间】：在三维场景中，按下快捷键Q，双击场景某个位置，系统会自动跳转；这个跳转时间就是这里控制的。
6. 探照灯
探照灯主要是用来美化场景显示效果，当环境光设置较暗时，通过设置探照灯的高光颜色来美化当前场景，让当前场景的立体效果更加明显。
通过设置高光和漫反射的颜色，配合光源类型，实现场景立体展示效果；用户需要尝试来寻找最佳显示设置参数。
光源类型区分：点光源、方向光源、聚光光源。方向光源类似于平行光；聚光光源类似锥形光束的效果。选择不同的光源类型，模型显示效果会有差异。
