模型处理工具

模型处理工具主要对体模型进行操作，常用于BIM模型的编辑处理。

模型挖洞

功能说明

模型挖洞实现对模型进行区域挖洞，挖洞区域可以手动输入调整。

操作说明

1. 新建场景，添加体模型并预览场景；

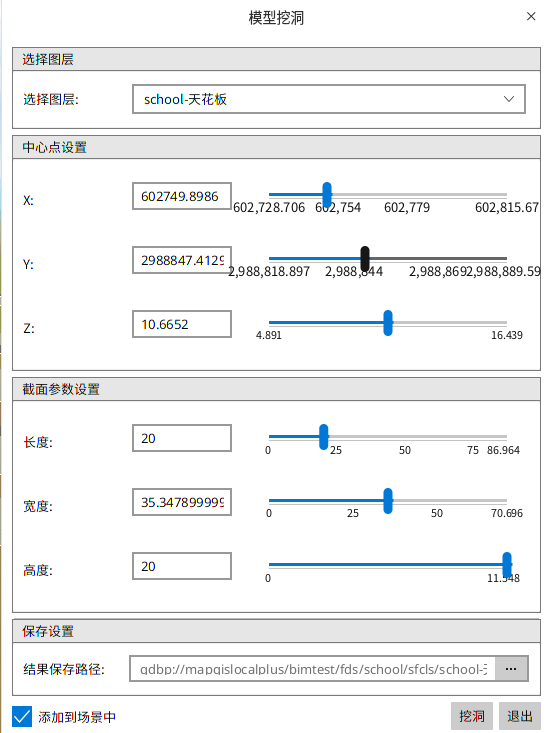

2. 点击【三维分析】-【模型挖洞】，弹出对话框；

3. 选择操作图层，设置挖洞区域，可通过设置中心点和长宽高参数来调整挖洞区域，支持鼠标直接输入数值，或者鼠标拖动滑动条设置参数值大小；

4. 设置结果存储路径，点击【挖洞】，执行操作。 输出结果为体模型，执行结果为剪掉区域模型后的剩余部分。

截面提取

功能说明

采用切面对模型数据进行截面提取，一定截面方向能展示出模型的内部构造。

操作说明

1. 新建场景，添加体模型并预览场景；

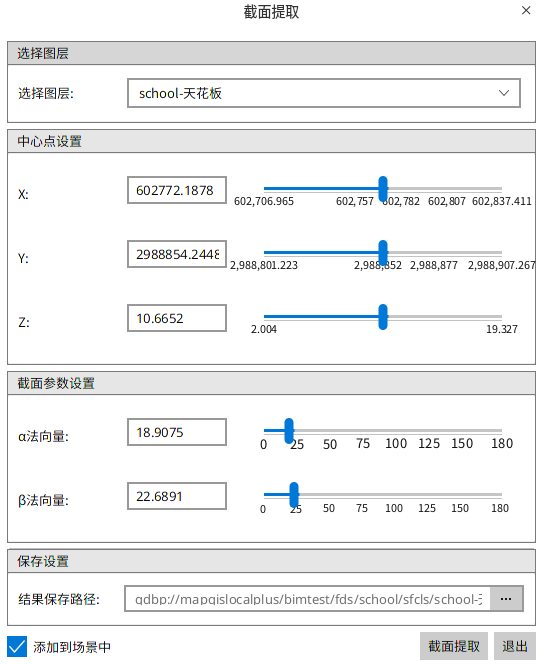

2. 点击【三维分析】-【截面提取】，弹出对话框；

3. 选择操作图层，设置截面位置，可通过设置中心点和法向量参数来调整截面方向，支持鼠标直接输入数值，或者鼠标拖动滑动条设置参数值大小；

4. 设置结果存储路径，点击【截面提取】，执行操作。 输出结果为三维面模型。

边界提取

功能说明

采用平行切面投影边界面的方法，提取模型的边界。

操作说明

1. 新建场景，添加体模型并预览场景；

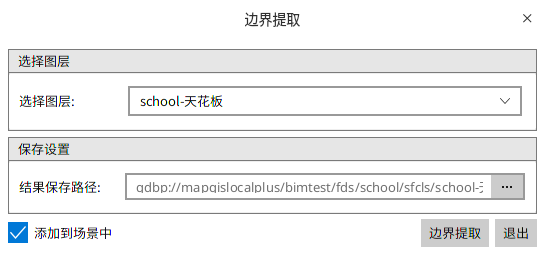

2. 点击【三维分析】-【边界提取】，弹出对话框；

3. 选择操作图层， 设置结果存储路径，点击【边界提取】，执行操作。 输出结果将体平行切面投影得到二维面简单要素类。

模型合并

功能说明

模型合并即合并多个对象为一个整体。BIM模型进行搭建时，把BIM模型合并为一个模型，有效避免操作过程中无意修改尺寸大小，降低BIM模型的质量和搭建效率。

操作说明

1. 新建场景，添加体模型并预览场景；

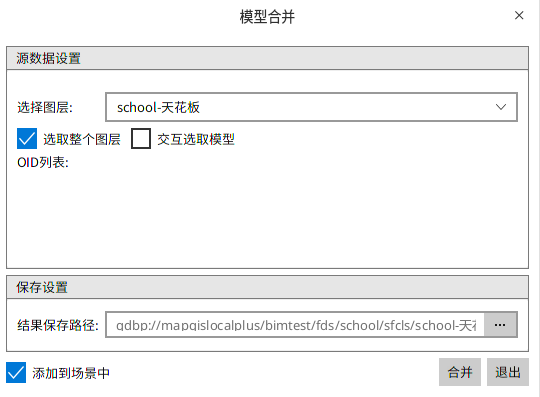

2. 点击【三维分析】-【模型模型】，弹出对话框；

3. 选择操作图层，可以选择整个图层合并，也可交互选择对象进行合并；

4. 设置结果存储路径，点击【合并】，执行操作。 输出结果为体模型，如果选择整个图层合并，则该图层下所有对象合并为一个。

模型拆分

功能说明

将全部或选中对象的子对象拆分成多个子对象。在完成BIM模型的搭建后，有时需要对诸如层高、墙厚、板厚、平面布置等反复核查，即需要获得模型对象的子对象。此时即可通过模型拆分来完成。

操作说明

1. 新建场景，添加体模型并预览场景；

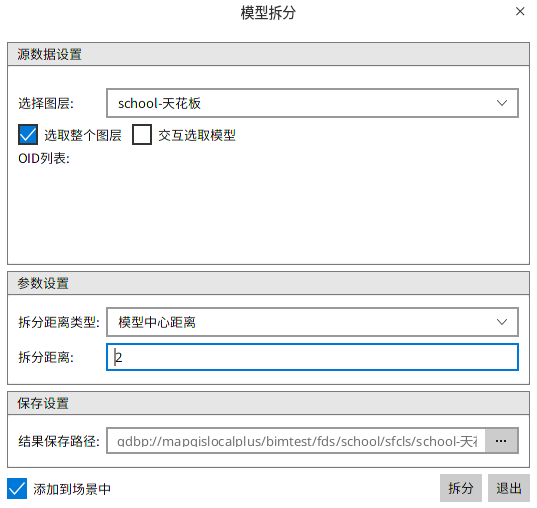

2. 点击【三维分析】-【模型拆分】，弹出对话框；

3. 选择操作图层，可以选择整个图层或交互选择对象进行拆分；设置拆分距离，2个数据的中心点距离大于该距离的对象被拆分；

4. 设置结果存储路径，点击【拆分】，执行操作。

布尔运算（交、并、差）

功能说明

布尔运算分为单对象处理和多对象处理。模型对象间支持求差、合并和求交运算。

操作说明

1. 新建场景，添加体模型并预览场景；

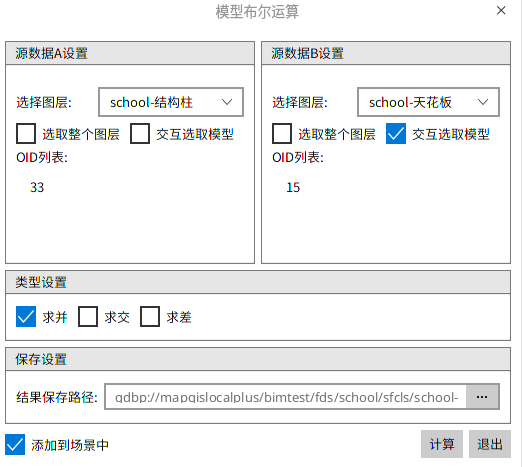

2. 点击【三维分析】-【布尔运算】，弹出对话框；

3. 选择待操作的源数据A图层和B图层，系统默认选择整个图层进行操作，同时支持交互选择模型进行运算，勾选后，在场景中点击选择，选中的模型即高亮显示；

4. 选择运算类型：并、交、差，设置结果保存路径，点击【计算】执行操作；

5. 求并结果为所选模型的集合并集，结果属性结构会继承图层AB的属性字段；

求交结果为2个图层的相交部分，结果属性结构会继承图层AB的属性字段；

求差为A图层减去相交部分后的部分，结果属性结构与A图层保持一致。
