# 布局概览

版面定义了输出时数据的范围，只有在该范围内的数据才能够被输出。

版面布局是在版面上组织的制图元素的集合，常见的制图元素包括地图、比例尺、指北针、图例、标题等。设计版面布局时，常需要考虑如下问题：

所以，通常情况下，版面布局流程如下图所示：

下面以一幅矢量地图为例，简单介绍版面布局的过程。

# 创建版面布局

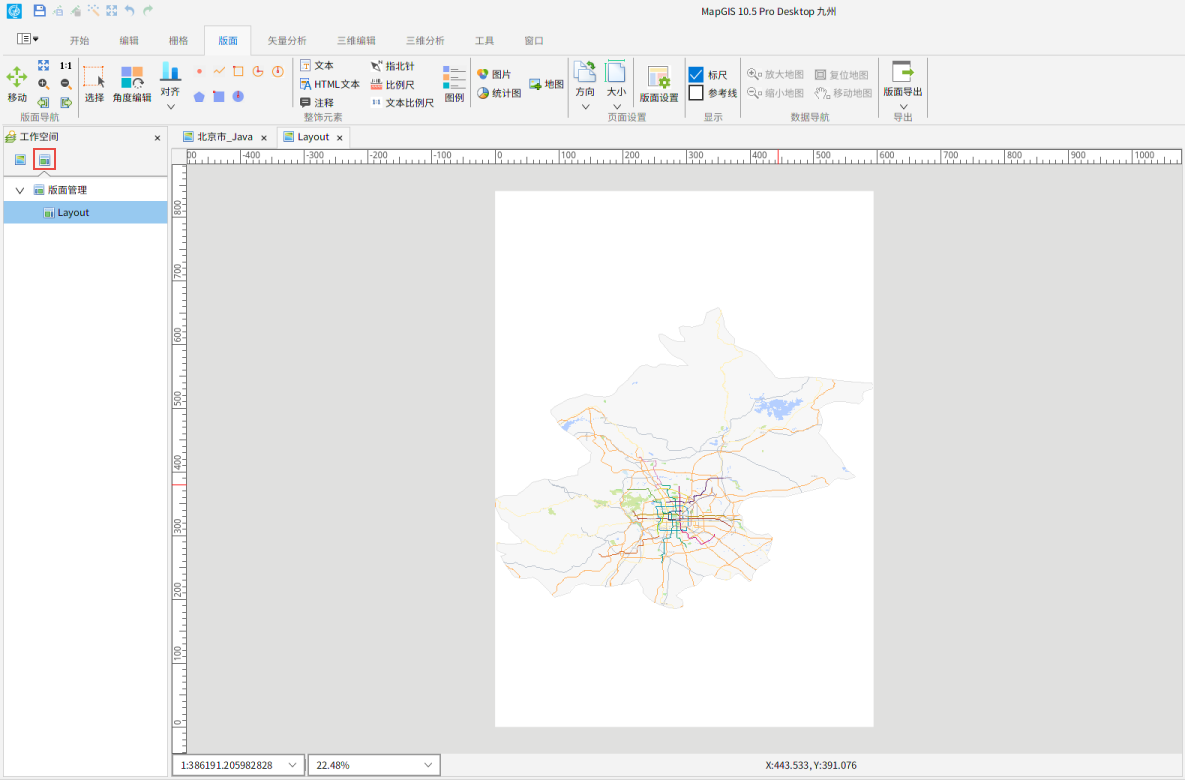

首先将地图视图更改为版面视图，在工作空间中，右键“版面管理”选项卡，点击“添加版面”，即可创建新版面。在已有的Layout节点处右键点击“预览版面”，视图中将显示版面，如下图所示：

提示：

版面视图引入多版面概念，用户可以同时打开多个版面，并支持在每个版面中自主添加单个或多个地图元素，并进行版面输出。

（1）设置输出比例尺：版面视图中，选中地图并点击右键，选择“缩放地图”功能项，对地图放大缩小，即可改变地图比例尺；

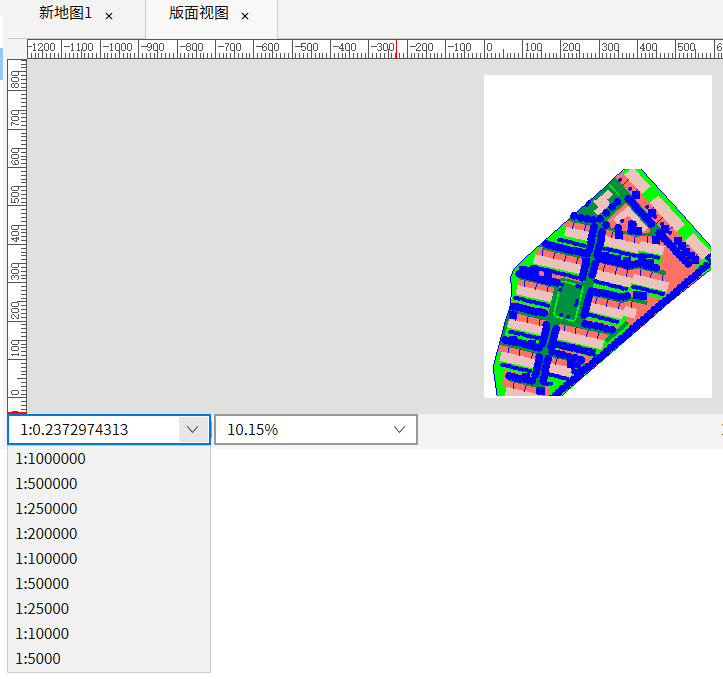

（2）在工作区下方设有下拉框菜单，下拉选择所需比例尺大小。

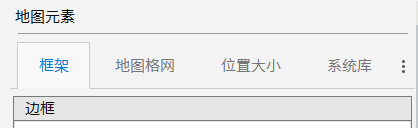

（3）添加框架、格网等地图元素：版面视图中，选中地图右键，点击地图属性。在右侧属性菜单中可设置地图边框、格网等参数。查看地图数据章节，了解更多相关参数。

找到版面编辑菜单“整饰元素”板块，找到需要的制图元素进行添加，版面元素使用详情见本章其他小节。

添加完成后，可通过鼠标拖动、右键菜单功能、属性参数设置等方式编辑制图元素的位置、大小。

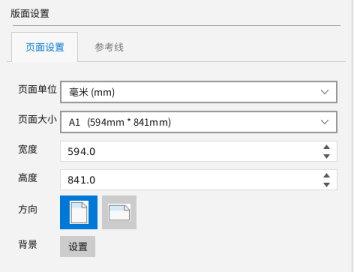

版面的高、宽值不一定适合。点击菜单栏中“版面设置”功能项，打开“版面设置”选项卡；设置版面高、宽值，设置页面的大小以及页面方向。

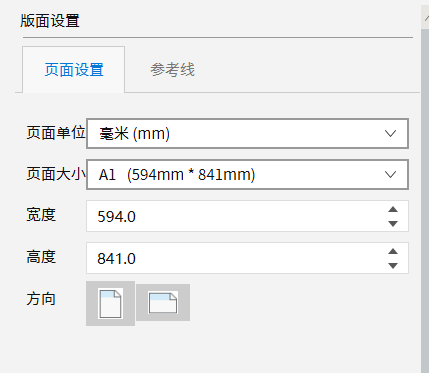

根据不同的打印机需要以及不同的地图规范要求，对页面的设置也尤为重要。系统提供页面大小和方向的设置，以及菜单栏、选项卡两种方式来设置其大小

（一）方向

系统提供纵向和横向两种页面方向。

（二）大小

系统提供A0-A5六个页面大小供用户选择，最常见的是A4页面，本例使用的是A1页面大小。

（三）背景

系统支持设置版面的背景样式。
