路径分析

功能说明

路径分析是基于Grid数据在第三维特征值记录上赋予不同的含义，包括最佳路径分析和最短路径分析两种。

操作说明

1. 在地图视图中添加待分析的Grid数据，并激活到当前编辑状态；

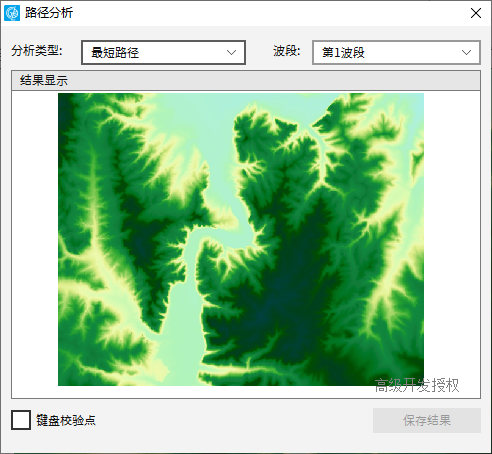

2. 单击“DEM分析”菜单下的“路径分析”命令，系统弹出如下对话框：

3. 在“路径分析”对话框里进行参数设置：

• 【分析类型】：
• 【最短路径】：找出从指定起点到终点之间路径最短的一条线路。
• 【最佳路径】：找出从指定起点到终点之间耗费最小的一条线路，这里的耗费最小即所需成本最小，例如，也需翻山越岭到达目的地的路程更短，但是绕路所花的时间更小，那么翻山越岭为“最短路径”，绕路为“最佳路径”。
• 【键盘校验点】：参见前文剖面分析章节。
• 【保存结果线（区）】：可对输入线、输出线（或结果区）进行保存。

4. 在地图视图上用鼠标左键依次选择起点和终点，系统会自动计算路径分析结果。

提示：

最佳路径只能对两个关键点进行分析，但最短路径分析时系统允许用户输入多个关键点，可通过多个关键点寻找一条最短路径。
