# DEM构建
# 交互构建DEM
功能说明
通过此功能，可基于原始高程点/线数据，构建特征线数据，交互构建栅格DEM数据。
操作说明
1. 在地图视图中添加DEM及高程线等数据，点击【构建高程】，激活交互构建DEM相关功能：

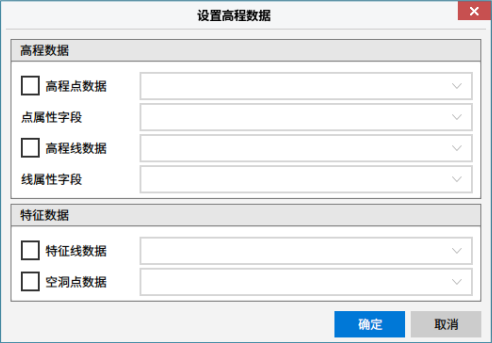

2. 点击【数据】，用户可根据原始数据，选择高程点、高程线、特征线和空洞点数据。
- 【高程点数据】：勾选后，可下拉选择高程点要素，数据加载后，系统会列出特征数据的属性域，在“属性字段”下拉框中选择进行提取的属性域；
- 【高程线数据】：勾选后，可下拉选择高程线要素，数据加载后，系统会列出特征数据的属性域，在“属性字段”下拉框中选择进行提取的属性域；
- 【特征线数据】：勾选后，可下拉选择特征线数据，用于存储特征线信息；
- 【空洞点数据】：用于描述无效的矢量点，与特征边界线配套使用，可创建空洞区域。
提示：
特征数据是交互构建高程数据的辅助线文件，分为特征线和空洞点。一般情况下特征文件会参与构建高程数据，与高程点/线文件没有差异。特征线可作为边界，限制构建高程数据的范围；空洞点可与边界特征线配合使用，使某部分区域不构建高程数据。
3. 提取特征线。可通过如下两种方式提取特征线：
- 交互式提取：是用户通过编辑视图交互点选线节点来生成特征线。

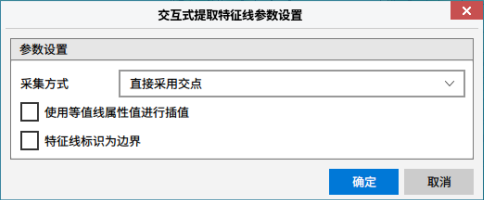

（1）单击按钮激活该功能，弹出下图所示对话框；
（2）在对话框里进行参数设置：
【采集方式】：系统提供了两种从等高线上采集点的方式。
直接采用交点：用户在编辑视图交互点选节点生成特征线，线节点与用户设置一致。一般应用于等值线较密集处的特征线的采集；
采用交点附近的大曲率点：用户在点击视图交互点选线节点后，系统自动计算最大曲率点生成特征线，线节点与用户设置有差异。一般应用于等值线较稀疏处的特征线的采集；
【使用等值线属性值进行插值】：利用特征线附近的等值线进行插值运算得到特征线的高程值，否则特征线高程值默认为0；
【特征线标识为边界】：为可选择性选项，当特征线标识为边界时，特征线范围外的区域可能不构建高程数据，具体与结果参数设置有关。
提示：
特征线作为边界时，一定是一个封闭的线段。当用户交互构建的边界特征线不封闭时，系统会自动进行封闭处理

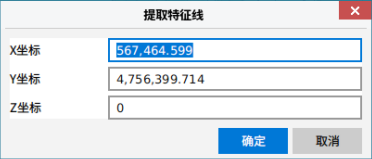

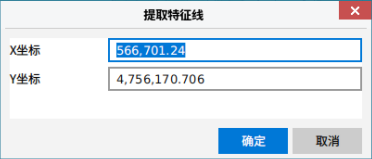

（3）点击“确定”，鼠标左键在对话框视图区中选取线要素类地理范围内的任一点进行提取特征线的采点操作，系统会弹出编辑特征线上高程对话框：
（4）在“提取特征点”对话框里，可以根据需要重新设置生成特征线上点的坐标和高程值。可点击“确定”继续重复采点操作，用户可通过单击鼠标右键结束采点操作，系统将用户提取的特征线保存到特征线要素类中。
- 指定线提取：是用户在地图视图中选择等值线图层中的线图元作为特征线。
（1）单击

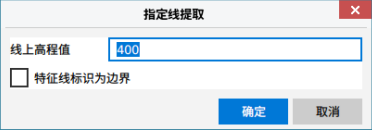

按钮激活该命令，鼠标左键选取对话框视图区中显示的线要素类地理范围内的线作为提取的特征线，被选线高亮显示，并弹出设置特征线参数对话框。
（2）在上图对话框里进行参数设置：
- 【线上点高程值】：用户可设定线上点的高程值。
- 【特征线标识为边界】：为可选择性选项，是否设置将特征线标识为边界。只有当旋转的特征线为封闭线段时，此功能激活。
（3）点击“确定”系统将用户选择的线作为特征线保存到特征线要素类中，此操作可以连续进行。
4. 提取空洞点（可选）。用户装入原始等高线数据之后，可用鼠标交互地录入地形空洞点数据。
5. 可对特征线和空洞点数据进行如下操作：
- 【修改】：修改选中的特征文件信息。可修改特征线上点的高程值；修改特征点的坐标和高程值；修改空洞点的坐标值；
- 【删除】：删除选中的特征信息。

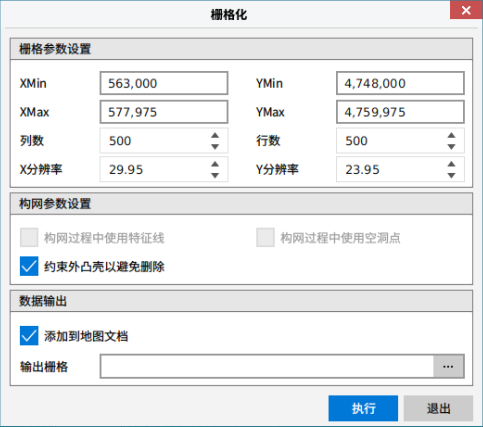

6. 栅格化。重新栅格化/三角化是通过原始等高线数据、地形特征点、线数据和空洞点数据快速生成格网数据的功能。
- 【Xmin/Xmax/Ymin/Ymax】：系统会自动读取原始数据参数，包括最小X值、最小Y值、最大X值、最大Y值；
- 【分辨率】：可通过设置结果栅格行列数或X/Y间距来确定分辨率；
- 【构网过程中使用特征线】：若用户在特征文件编辑时，已经提取了特征线，此项功能被激活。栅格化过程中会将特征线作为插值基础数据；
- 【构网过程中使用空洞点】：若用户在特征文件编辑时，已经提取了空洞点，此项功能被激活。栅格化过程中设置空洞点所在的特征边界线范围内的像元值为无效值。如构建高程数据时，某部分为湖泊，可在湖泊边界线处构建一个特征边界线，湖泊内部构建一个空洞点。构建高程数据时，湖泊所在范围不会通过插值构建高程数据，而是采用统一高程值。
- 【约束外凸壳以避免删除】：若不勾选，如果用户在进行特征文件编辑时设置了边界特征线，则栅格化的结果在边界范围以内，边界以外部分为无效值；若勾选，则边界特征线不会影响栅格化的结果范围。
7. 设置高程点/线重新栅格化后的结果数据集。点击“执行”执行高程点/线重新栅格化操作，点击“取消”则取消当前操作。
# 离散数据网格化
功能说明
DEM构建即数据网格化（data gridding），是将空间上不均匀分布的数据，按一定方法（如滑动平均法、克里格法或其他适当的数值推算方法）归算成规则网格中的代表值（趋势值）的过程。规则网格的大小和形状依研究目的和工作比例尺而定。数据网格化的基本功能，是遵循所研究变量的空间变化趋势，将空间上分散的数值转换成规则分布的网格数值，可压抑局部噪音，弥补空白网格的数值；同时，为不同变量的综合及对比提供统一的空间结构，更加完整和充分地反映客体变量的空间模式。数据网格化是许多成图技术和模式识别技术处理数据的基本程序，也是GIS技术构建数据层的一种基本手段。
操作说明

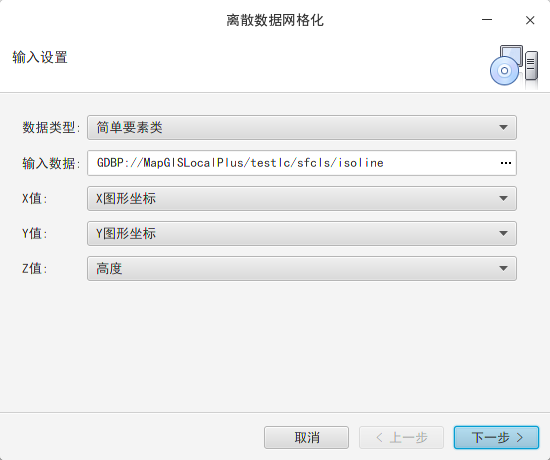

1. 单击“DEM分析”菜单下的→“离散数据网格化”功能，系统弹出离散数据格网化对话框，如图所示：
（1）输入设置
【数据类型】：设置进行离散数据网格化的文件类型，可为文本数据或简单要素类数据。
【输入数据】：加载进行离散数据网格化操作的数据，根据设置的“数据类型”加载对应类型的数据。
【X/Y/Z值】：设置X、Y和Z所对应的数据列。对文本数据而言，是选择X/Y/Z对应文本的数据列，通常X对应文件中第1列数据，Y对应文件中第2列数据，对应文件中第3列数据；对简单要素类而言，选择X/Y/Z对应的属性字段，通常X/Y值采用图形坐标。

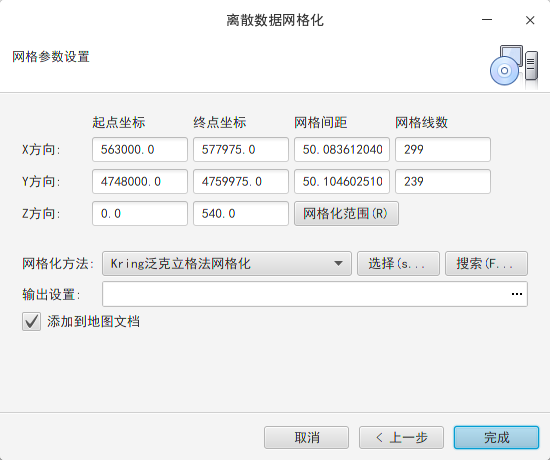

（2）网格参数设置
【范围设置】：设置结果X/Y方向上的起点坐标、终点坐标来确定结果数据范围，同时可通过“网格化范围”按钮，选择一个数据范围作为结果栅格范围。
【分辨率】：可设置网格间距或网格线数来确定结果栅格分辨率。
（3）格网化方法
- 【网格化方法】：设置网格化的方法，包括：距离幂函数反比加权网格化、距离幂反比MQS加权网格化、Kring泛克立格法网格化、稠密数据中值选取网格化、稠密数据高斯距离权网格化、多层B样条网格化。
（4）输出设置：设置离散数据网格化的结果网格文件名和输出路径。勾选“添加到地图文档”可自动将生成结果栅格添加到当前地图视图。
2. 点击“确定”指定离散数据网格化操作，点击“取消”则取消当前操作。若勾选“添加到地图文档”，则结果生成后自动添加到工作空间窗口。
# TIN构建
# 功能说明
构建TIN数据是通过原始等高线数据、地形特征点、线数据和空洞点数据快速生成格网数据的功能。
# 操作说明

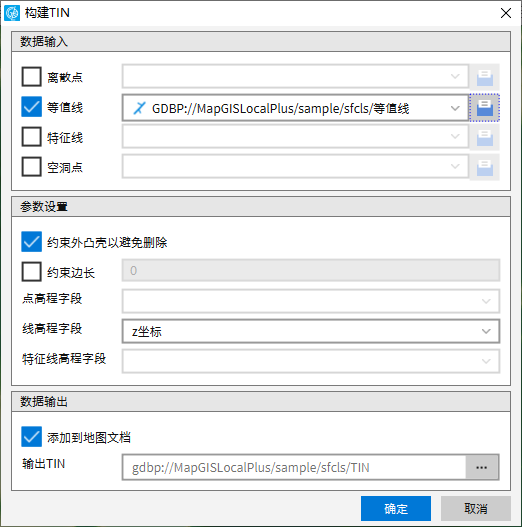

1. 单击“分析”菜单下的“DEM构建-构建TIN”命令，系统弹出构建TIN对话框。
2. 在“构建TIN”对话框里进行数据输入。
【离散点】：勾选后，可加载高程离散点要素，数据加载后，系统会列出特征数据的属性域，在“属性字段”下拉框中选择进行提取的属性域
【等值线】：勾选后，可加载等值线要素，数据加载后，系统会列出特征数据的属性域，在“属性字段”下拉框中选择进行提取的属性域。
【特征线】：勾选后可加载特征线数据，数据加载后，系统会列出特征数据的属性域，在“属性字段”下拉框中选择进行提取的属性域。
特征文件是交互构建高程数据的辅助线文件，分为特征线、特征点和空洞点。一般情况下特征文件会参与构建高程数据，与高程点/线文件没有差异。特征线可作为边界，限制构建高程数据的范围；空洞点可与边界特征线配合使用，使某部分区域不构建高程数据

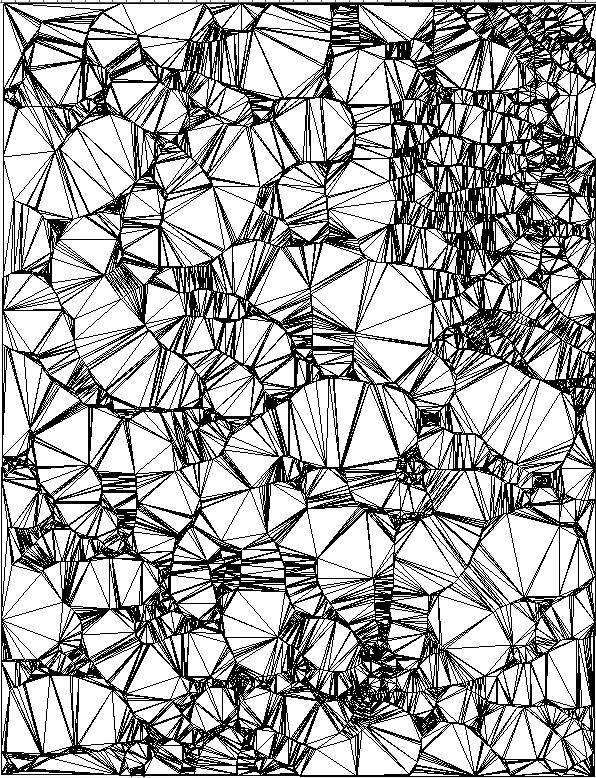

3. 在“构建TIN”对话框里进行参数设置输入，设置结果保存路径，点击"确定"执行TIN构建。
【约束外凸壳以避免删除】：若不勾选，如果用户在进行特征文件编辑时设置了边界特征线，则栅格化的结果在边界范围以内，边界以外部分为无效值；若勾选，则边界特征线不会影响栅格化的结果范围；
【边长约束】：用于对生成结果格网边长的约束限制。输入值后，生成的格网中，格网边长将不超过该约束值。
