图层编辑

功能说明

方便用户对整个图层的移动旋转操作，提供对图层的批量编辑功能。

操作说明

1. 场景中添加模型层，激活预览场景；

2. 点击“三维编辑”菜单下的图层编辑功能，弹出对话框如下：

3. 在对话框中可以添加多个数据，可以直接选择场景下的模型数据，也可以选择目录树下的模型数据；

4. 选择移动或者旋转模式，设置移动参数，确定后即可完成整个图层的编辑操作。

• 【移动】：按距离和方向平移模型；
  • 移动距离：按照指定XYZ方向距离移动模型；
  • 目标位置：将模型中心点（外包矩形中心点）平移到目标位置。
• 【旋转】：设置旋转中心点和旋转轴后，即可按照旋转角度旋转模型；

提示：

确定旋转轴后，左手握住拳头，拇指指向旋转轴的正方向，四指弯曲的方向为旋转的正方向。

如下所示圆锥体，原始显示效果如下：

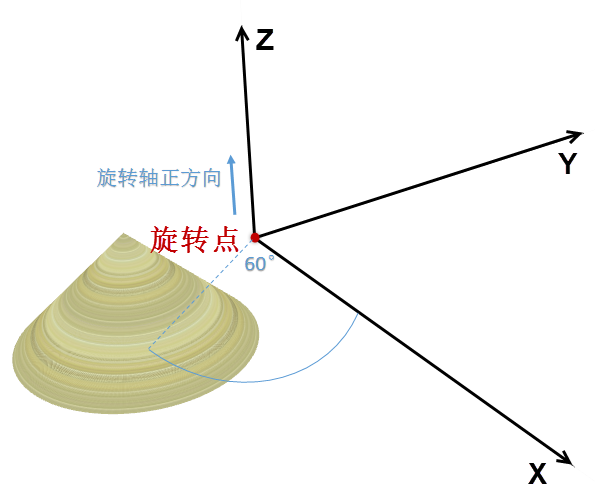

当旋转原点为(0,0,0)，旋转轴为(0,0,1)，角度为60°时，旋转结果如下：

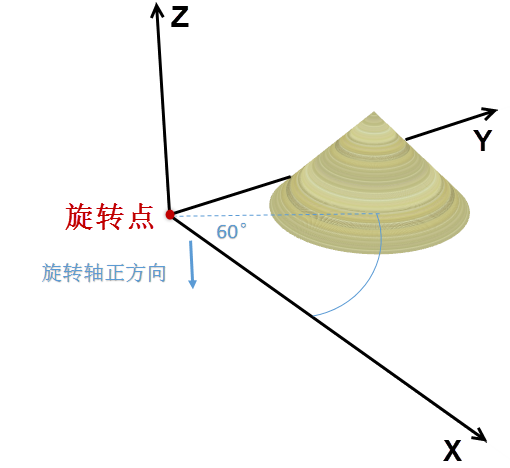

当旋转原点为(0,0,0)，旋转轴为(0,0,-1)，角度为60°时，旋转结果如下：

• 【缩放】：设置中心点坐标及缩放比例后，可以中心点坐标为基准，按比例缩放模型；

提示：

若编辑模型时需要同时进行移动、选择、缩放操作，建议分多次执行每一项编辑操作，以免操作冲突。
