旋转

功能说明

旋转选中的三维要素。

操作说明

1. 将待操作的模型设置为当前编辑状态；

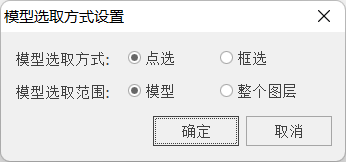

2. 点击"旋转"功能，弹出如下对话框：

3. 在对话框上完成如下相应参数设置，点击"确定"：

• 【模型选取方式】：通过鼠标拾取点和拉框来选择要移动的模型；
• 【模型选取范围】：可以选取某些模型进行移动，也可以移动整个图层。

4. 选择待操作的图元要素，图元高亮显示，在场景中按下鼠标左键旋转图元，图元可跟随鼠标的旋转而转动。

5. 点击键盘“Q”键，可精确旋转三维图元，设置如下图所示的各项参数进行精确旋转：

• 【旋转角度】：设置模型旋转的角度，可以分别从X、Y、Z三个方向进行旋转。用户直接输入“X方向/Y方向/Z方向”的角度数值，也可点击下拉按钮，在弹出的滑动条上拖动滑杆设置角度大小。
