轨迹漫游

功能说明

按照用户设置的路径，实现动画轨迹漫游、轨迹追踪和展示效果。

操作说明

功能主界面：

1. 打开视图。在场景中添加模型层或地形层，点击开始工具条中的“轨迹动画”按钮，系统自动加载“轨迹动画管理”视图。

2. 添加轨迹动画。在“轨迹动画管理”视图中，点击添加按钮，系统默认创建动画0。同时，还可对轨迹动画执行其他操作；

• 【添加】：添加新的轨迹动画；
• 【删除】：将选定的动画从视图中删除；
• 【打开】：打开本地动画文档文件（*.acx）；
• 【保存】：将当前动画轨迹和参数保存为动画文档（*.acx），以便后续使用；
• 【另存为】将当前动画轨迹和参数另存为动画文档（*.acx），以便后续使用；

（1）轨迹编辑

对轨迹路线进行编辑，形成个性化轨迹动画效果；

编辑轨迹路线，轨迹动画将沿此路线进行展示。在上图红色框窗口中，点击鼠标右键，在弹出的右键菜单中选择“添加点”，列表中会自动添加地形的左下角点作为漫游点，用户可点击各文本输入框，修改该漫游点的信息；或用户也可在场景中数据范围内双击，系统可将双击处坐标信息添加到窗口中，作为漫游点；

• 【交互选点】：点击“交互选点“后，可在三维视窗中双击鼠标左键进行选点，点信息自动添加至轨迹动画窗口中；
• 【清除路径】：清除路径编辑下的所有路径点信息；
• 【显示路径】：勾选后，可在三维场景中显示添加的轨迹点及轨迹路径，否则不显示。

（2）动画设置

设置轨迹动画的效果，页面显示如下图所示：

• 【移动速度】：模型沿轨迹移动的速度；
• 【动画类型】：提供三种动画类型，轨迹漫游、轨迹追踪、轨迹展示。选择动画类型为轨迹漫游，动画效果类似于观察者站在模型的视角上，跟随模型进行移动；选择动画类型为轨迹追踪，则动画效果类似于追物，视角跟着车（或者其他模型）在后面沿着轨迹跑；选择动画类型为轨迹展示，效果类似于观察者视角不动，模型在沿着轨迹移动展示；
• 如果动画类型选择轨迹漫游，在漫游过程中，鼠标点击下视图以激活当前场景，然后通过键盘WASD快捷键调整场景视角，满足用户在漫游时对视角变更的需求；
• 【循环移动】：勾选时，动画会连续循环播放，直至手动点击”停止“按钮，动画才会结束。系统默认不循环播放。
• 【模型参数】：设置在轨迹上显示的模型参数；
• 【缩放比】：设置模型的XYZ方向上的缩放比，以调节模型的显示大小；

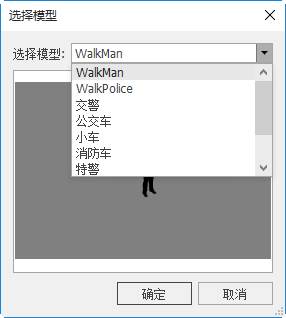

• 【模型名称】：设置轨迹上显示的模型，在”选择模型“对话框中可进行模型文件选择；

（3）播放设置

• 【开始】：系统开始按照设置的轨迹进行动画；

• 【停止】：停止播放当前轨迹动画。
