指北针制作流程

指北针制作分为两个步骤：符号绘制和样式制作。

1、指北针符号绘制

符号的绘制有两种方式，第一种：在图层中绘制，绘制完成后将简单要素类导入符号库，制作成子图；

第二种：直接在“系统库管理符号库矢量符号编辑”中绘制符号。

2、指北针样式制作

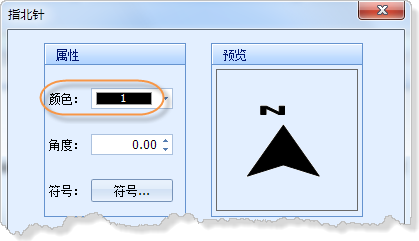

在样式库中新建指北针，设置指北针参数，单击确定即可生成指北针样式。

指北针参数包括颜色、角度、符号。【颜色】：一般设置为黑色；【角度】：可根据需要修改；【符号】:选择在系统库中绘制好的指北针符号。

指北针符号绘制

第一步：分析指北针构成

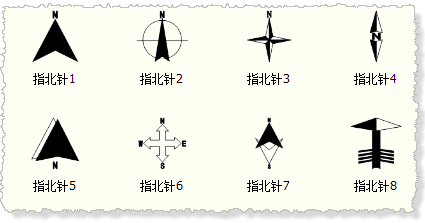

如下图的几个简单指北针，“指北针1”由区构成，“指北针6”由线构成，其他的指北针则由线和区共同构成。

提示：

指北针的白色区域并不是白色的区图元，而是镂空的。因为指北针符号只能有一种颜色，因此区分不出白色区域和黑色区域。

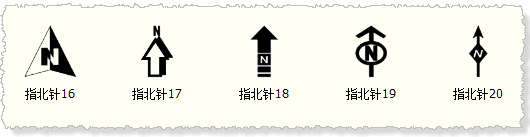

指北针上面的N、S、W、E字样有的是注记图元，有的需要被制作成区。下图中的“指北针17”中的“N”是注记图元，其他“N”字样在指北针内部，则需要做成区或镂空区。

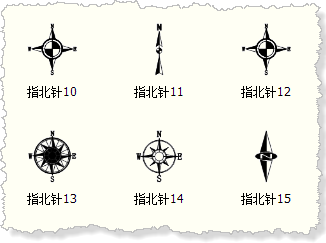

除了简单指北针，还有一些图案较为复杂的指北针如下图，下节将以“指北针13”为例详细讲解指北针制作流程及方法。

第二步：绘制符号

（1）新建图层

指北针13的图案较为复杂，因此选择在图层中绘制指北针符号。制作指北针13，至少需要一个线图层和一个区图层，在地图文档中新建这两个图层。

（2）画指北针轮廓

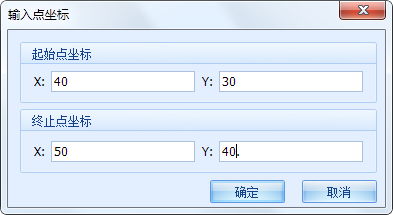

指北针符号要求方向和位置必须精确，制作过程应使用精确定位（快捷键A）确定坐标。

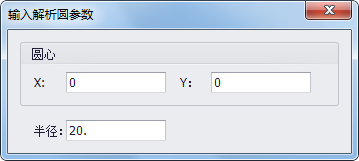

为了制作方便，可将指北针中心即圆心中心坐标设为（0，0）。使用精确定位A键，在线图层中画一条半径为20的圆线，在区图层中画一个半径为10的圆区（也可根据自己的习惯设置半径大小）。

（3）画中心圆线

再新建一个线图层“线2”，画一个半径为9的圆线，和一个半径为4的圆线，圆心坐标都为（0，0），大圆线宽设为0.8，小圆设为0.5，线颜色为白色。

提示：

如果设置了线宽，线的粗细仍不变，可能是该图层的属性中“符号化显示”没有开启，此时需按照下图所示将“符号化显示”设置为是：

（4）画中心放射状线

再新建线图层命名“放射线”，画一条直线，设置起点坐标为（0，-9），终点坐标为（0，9），设置线宽为0.3。

为了达到一个中心放射的效果，需要对这条线进行适当旋转，可使用通用编辑下的“整图变换”功能。

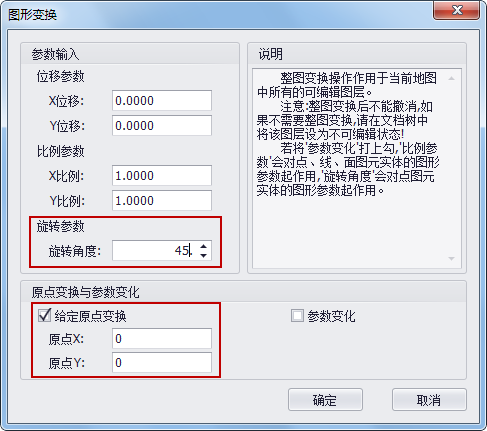

首先将“放射线”图层复制3个，选择“通用编辑整图变换键盘输入”，勾选“给定原点变换”，设置原点都为（0，0）,“放射线_1”旋转角度45°，“放射线_2”旋转角度90°，“放射线_3”旋转角度135°，如图：

提示：

该功能也可以用线编辑下的“旋转线”代替。

所有的副本都旋转好后，将“放射线”以及它的所有副本中的线，使用通用编辑下的“拷贝图元”和“粘贴图元”拷贝到“线2”图层中，移除“放射线”及其副本，完成后效果如图：

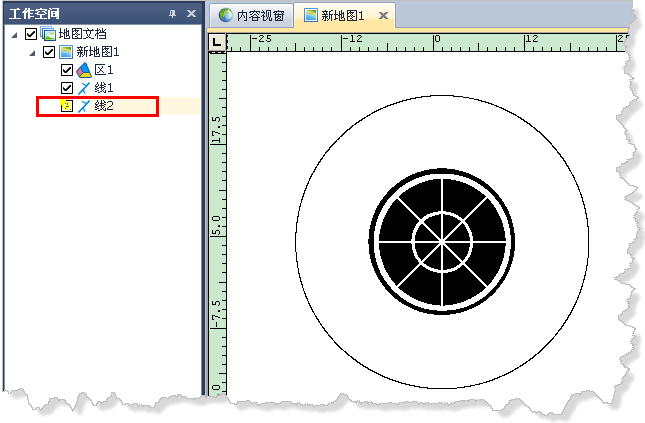

使用“剪断线”和“删除线”功能，将小圆内部的放射状线剪断并删除，完成后效果如图：

（5）将中心制成镂空区

将“线2”制作成缓冲区。“线2”图层中的线宽度不同（大圆0.8、小圆0.5、放射线0.3），因此要对不同宽度的线，分别作缓冲区。先选中大圆，做一个半径为0.3的缓冲区，再选中小圆做一个半径为0.2的缓冲区，最后按住Ctrl键选中所有的放射线，做一个半径为0.1的缓冲区。

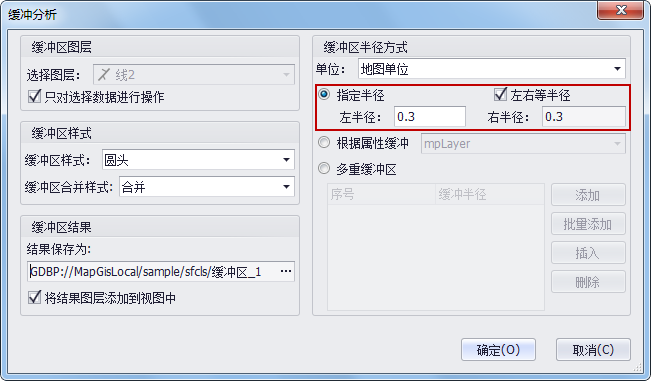

大圆的缓冲区分析参数设置如图，其它的类似：

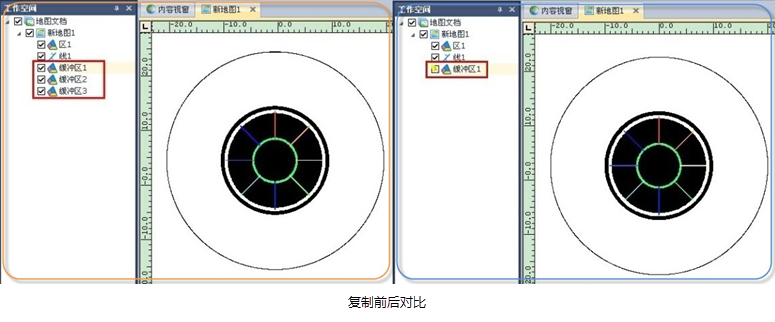

三次缓冲区做完后，移除“线2”，再将三个缓冲区中的图元，都复制到“缓冲区1”内。

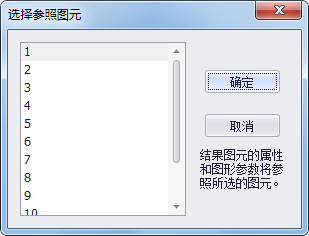

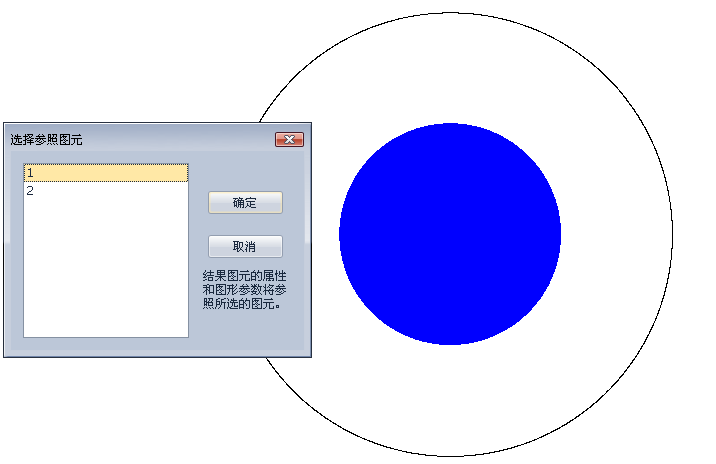

使用“区编辑叠置运算求并”，将“缓冲区1”内的图元合并为一个区，在弹出的“选择参照图元”对话框，任意选择一个参照图元。

将“缓冲区1”内的图元复制到“区1”图层中，复制后移除“缓冲区1”。

拉框选择“区1”内的全部图元，使用“区编辑叠置运算交集求反”，在“选择参照图元”中，选择黑色圆区作为参照图元。

提示：

“交集求反”功能也可以用通用编辑下的“裁剪”代替。

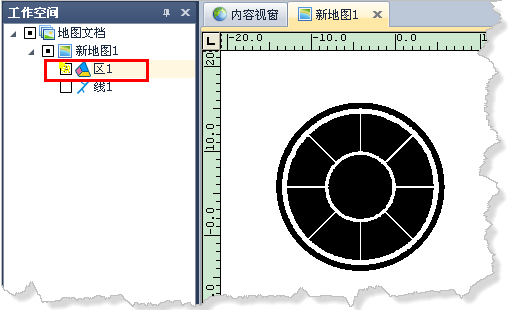

将“线1”图层设为不可见，可以清晰地看见，“区1”已经变为镂空区了。

（6）画外围线

在“线1”图层中，画一个圆心为（0，0）半径为18.5的圆，再画一条起点坐标为（0，-22），终点坐标为（0，22）的直线，效果如下图所示：

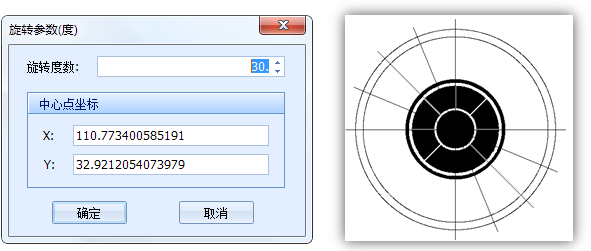

使用“线编辑复制线”，将这条线复制四条，再使用“线编辑->旋转线”，分别选中这四条线，使用A键，精确输入旋转角度，将这四条线分别旋转22.5°、45°、67.5°、90°。

将多余的线剪断（最好使用线编辑下的“相交剪断”，使用“剪断线”也可以，但不如“相交剪断”精确），删除多余线后，效果如图：

开启捕获，使用捕获功能，将左上角的四分之一线型画完整，效果如图：

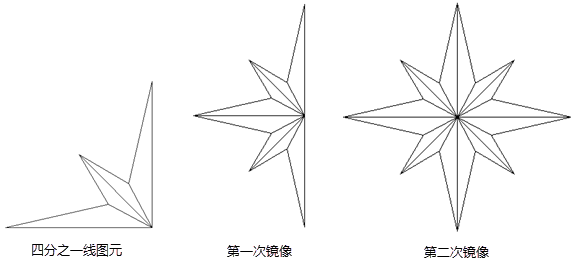

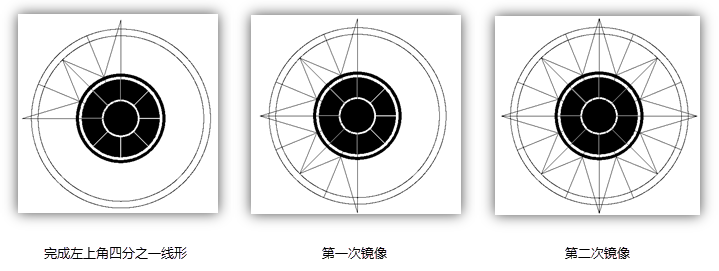

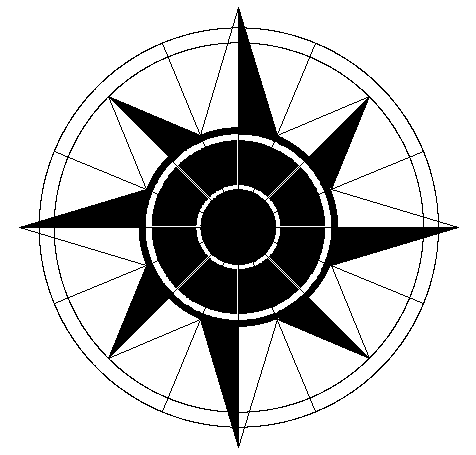

使用“通用编辑图元镜像对称轴镜像”，选中需要镜像的线图元，配合精确定位，将图元镜像两次，效果分别如图：

（7）画外围区

将“区1”图层设置为当前编辑，使用“区编辑输入区造折线区”，配合捕获功能，将黑色区域画出来，完成后效果如图：

（8）裁剪多余线

由于之前画了许多线，使得指北针中心的镂空区中有多余线，因此需要将多余线裁剪掉。新建一个区图层作为裁剪框。

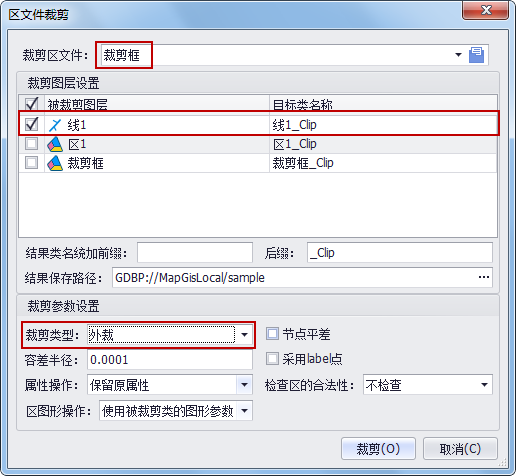

在“裁剪框”中，画一个圆心为（0，0），半径为10的圆区，使用通用编辑下的“裁剪”选择“区文件裁剪”，将裁剪区文件设置为“裁剪框”，被裁剪的图层选择“线1”，裁剪类型选择“外裁”，如图：

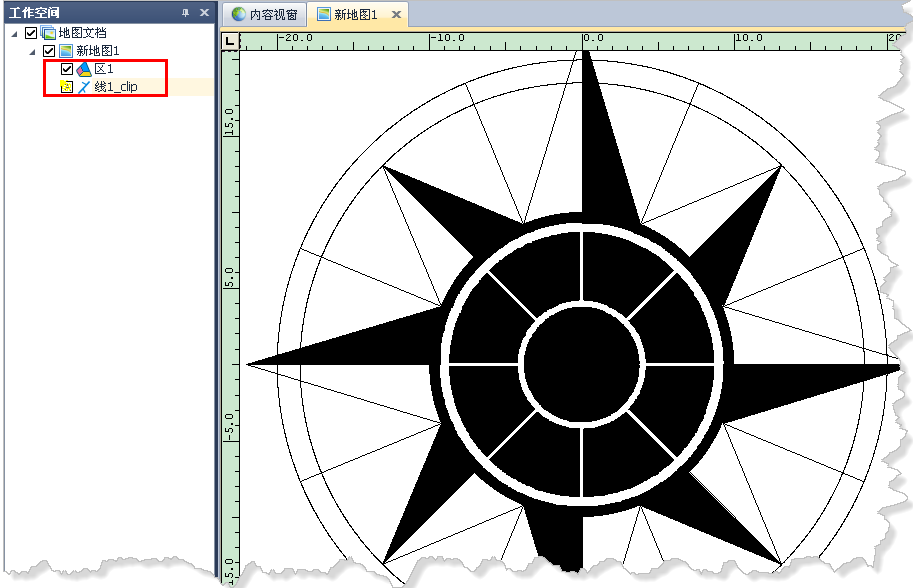

保留裁剪后的图层“线1_clip”，移除“线1”和“裁剪框”，放大后，清晰地看见，镂空区中间多余的线已被裁剪掉。下图为裁剪后效果：

指北针样式制作

第一步：新建系统库

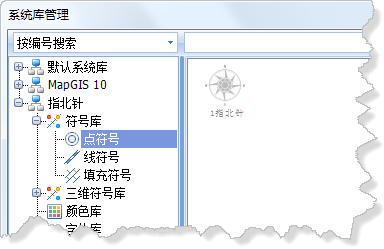

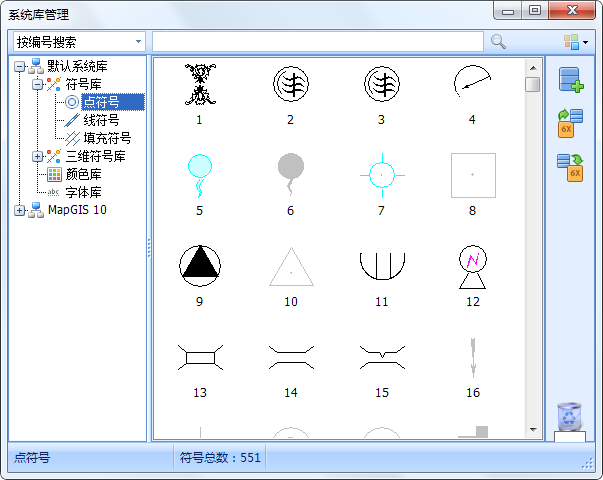

打开工具菜单下的“系统库管理”界面如下：

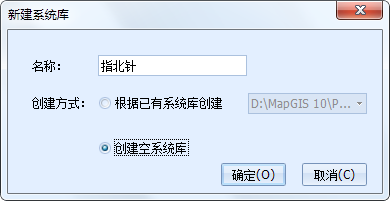

为了制作方便，不破坏原有的系统库，可新建一个系统库，单击右上角新建系统库，在弹出的对话框中输入名称，选择“创建空系统库”。

第二步：导入矢量符号

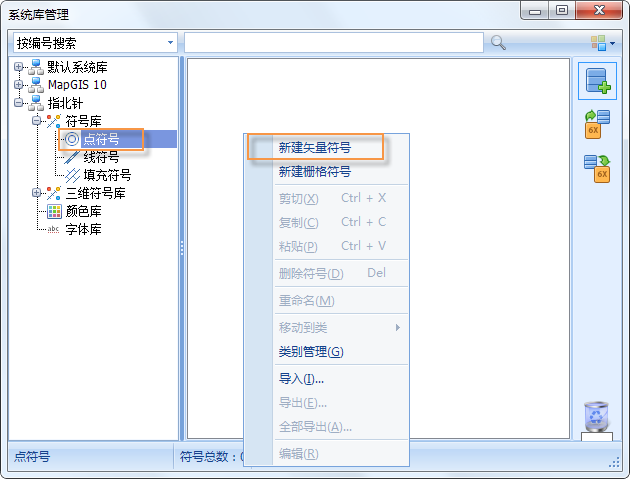

打开刚刚创建的新系统库，点选“符号库”，在右侧空白处，单击右键选择“新建矢量符号”。

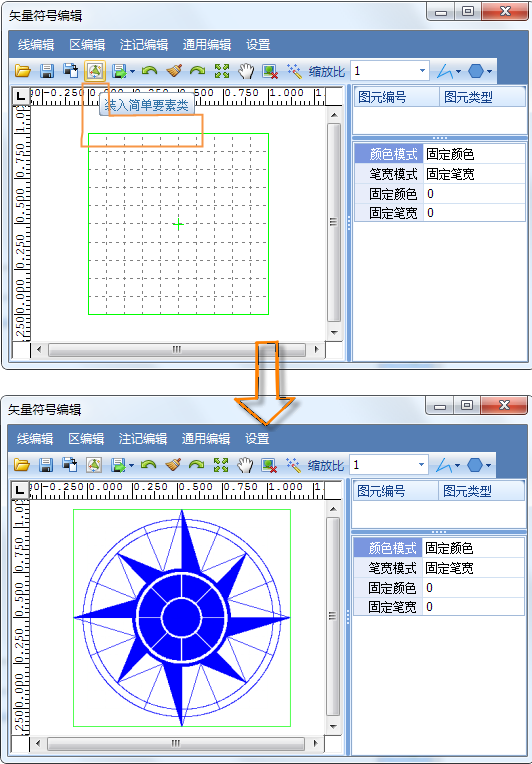

在弹出的“矢量符号编辑”对话框中，单击工具条上的“装入简单要素类”，装入绘制好的指北针符号。

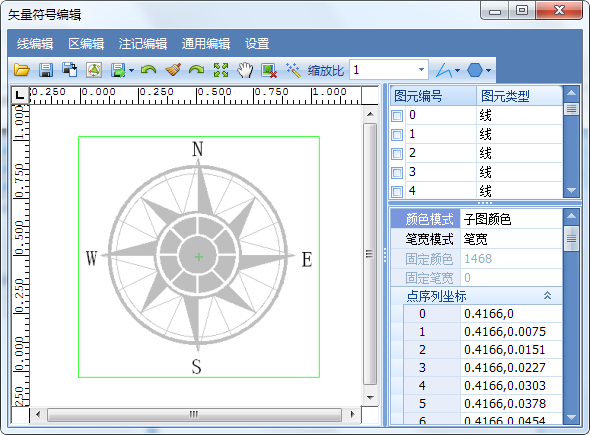

使用“注记编辑—>输入注记”，分别输入N、S、W、E字样，调整注记的大小、位置，完成后效果如图：

如果外侧的绿色编辑框，没有包含整个指北针符号，可以使用菜单栏的“设置—>定位编辑框”。

完成后，保存符号，该指北针符号就保存在系统库下了。

第三步：新建指北针样式

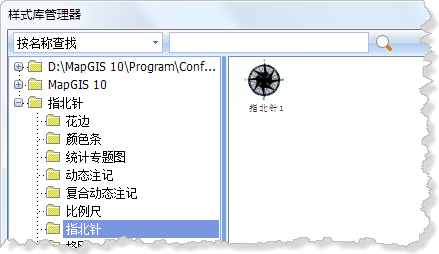

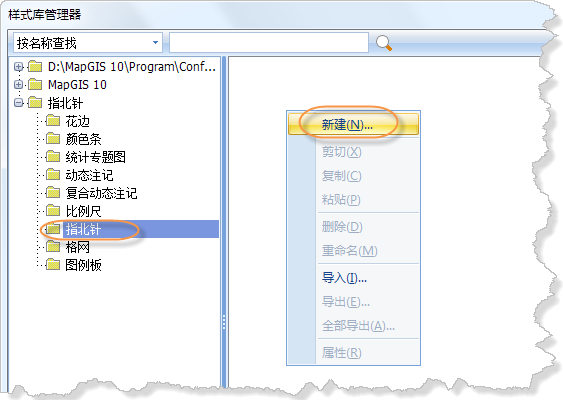

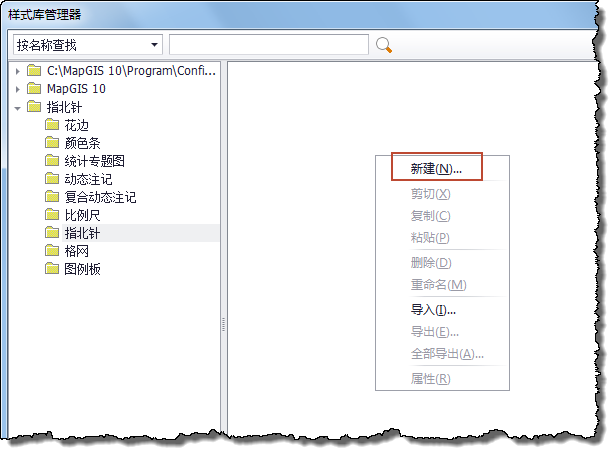

打开工具菜单下的“样式库管理”，选择刚才新建的系统库，在列表中选择“指北针”，在右侧空白处，单击右键选择“新建”。

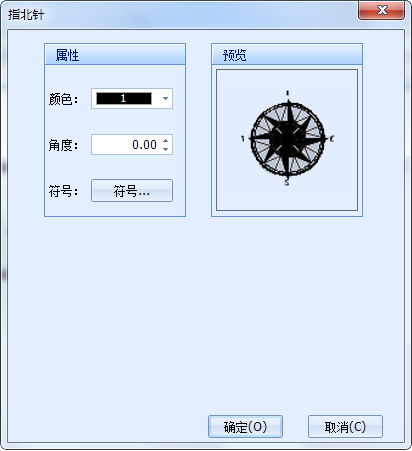

将颜色设置为黑色，将符号设置为系统库制作好的指北针符号，单击确定。

至此，完成整个指北针制作流程，制作好的指北针可以应用于打印输出等功能，例如下图指北针应用实例：

指北针符号绘制技巧

根据以上指北针制作示例，归纳出了一些指北针符号的绘制技巧。

精确定位

精确定位是矢量化指北针的基本技巧。为了保证指北针方向、形状的精确以及制作的方便，精确定位是必不可少的。制作指北针时，使用线编辑、区编辑、通用编辑的部分功能，按下键盘上的A键，即可精确输入坐标。

图元镜像

使用图元镜像，可方便快速地制作出有对称规律的指北针，例如下图指北针：

当制作该指北针的外围的线图元时，可以只画出四分之一，再使用两次对称轴镜像即可。

图元镜像（包括原点镜像和对称轴镜像）也可以精确定位，使用时，先拉框选择要镜像的图元，再按下A键，精确输入原点坐标或对称轴坐标。

裁剪

在样式库新建指北针时，可以看到，指北针只能由一种颜色构成，也就是说，指北针上的区和线无论做成什么颜色，最后都只能保留一种颜色。

因此，在制作指北针时，只绘制黑色的部分，而白色的部分必须制作成镂空的。例如下图指北针内部的“N”字样就是镂空的区。

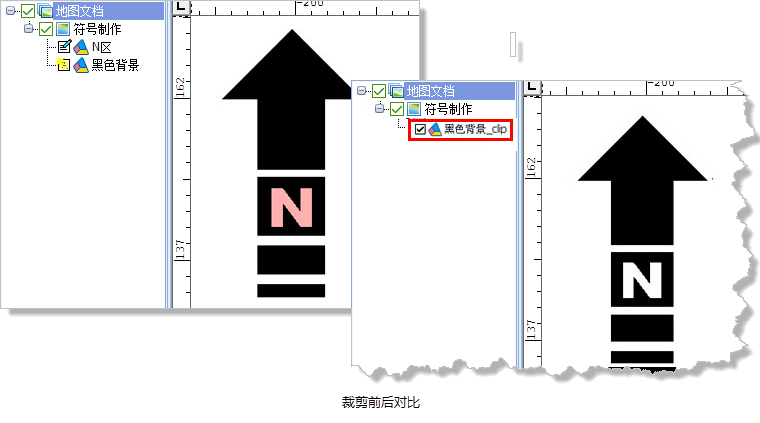

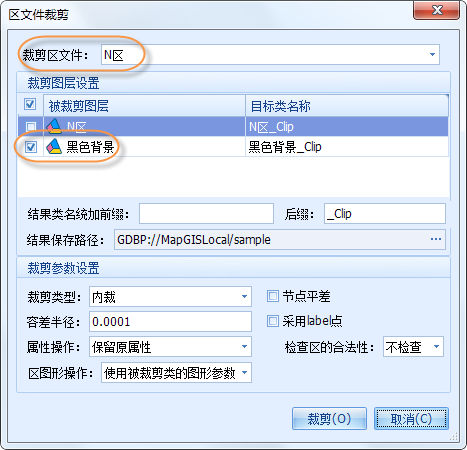

在制作这个指北针的时候，先将“N”字样画成区，再用“N”字外裁黑色背景。

裁剪后，移除原来的两个区，新生成图层就是“N”字样镂空的区。

提示：

裁剪功能有时候也能使用区编辑下的“交集求反”代替，得出的效果相同，用户可以根据需要选择合适的制作方法。

缓冲区分析

为了把粗细不等的线型制作成区，再使用该区将黑色背景裁剪为漂亮的镂空效果，就要用到缓冲区分析功能，具体讲解详见“指北针符号绘制”。
