花边制作流程

花边符号绘制

第一步：找重复单元

观察花边样式，每个花边都由一个重复的单元连续排列组成，所以绘制花边符号，只需绘制这个重复的单元，因此，首先要找出重复单元。如下图所示，首先分析这些花边的重复单元：

重复单元要最简化，即确保找到的单元最小，且重复排列后能形成完整的花边。上图复杂花边的最简重复单元依次如下图所示：

第二步：确定绘制方案

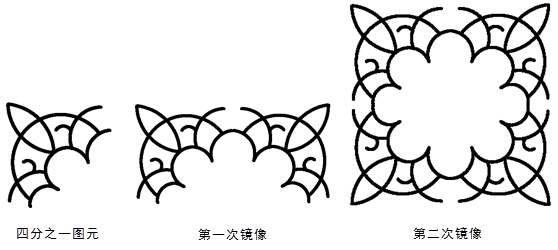

具有对称规律的花边符号，只需绘制出一部分图元，再使用图元镜像，就可以方便地生成整个图元，因此，在绘制前，需要确定一种最简单的绘制方法。例如样式12，只用画出四分之一图元，再使用两次镜像即可。

第三步：绘制花边符号

为了绘制的图元与采集的花边图案尽可能一样，一般将花边图案作为底图，在上面描绘花边图元，类似于矢量化过程。

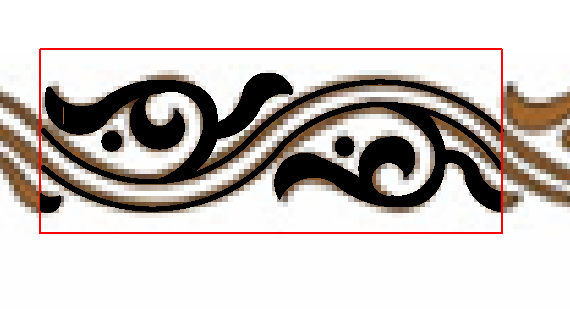

对于单元间相关性较大的花边，还需做一个辅助矩形，框选一个重复单元，再描绘花边图元，将图元都绘制在矩形内部，连接处要与矩形相交，这样绘制出的单元重复后连接紧密。

花边样式制作

第一步：导入花边符号

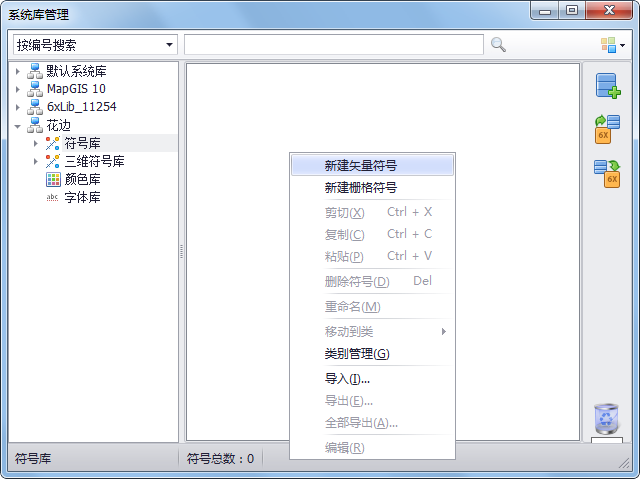

1、在系统库管理中新建一个矢量符号；

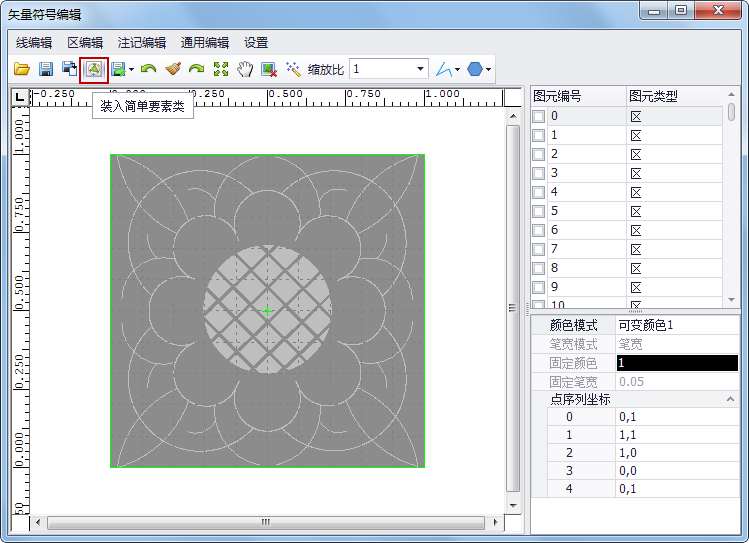

2、使用工具条上的“装入简单要素类”，将制作好的花边符号图层导入系统库，并调整图元的颜色、笔宽等参数；

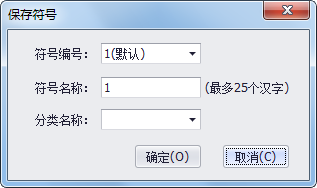

3、调整好后，保存符号并命名。

第二步：新建花边样式

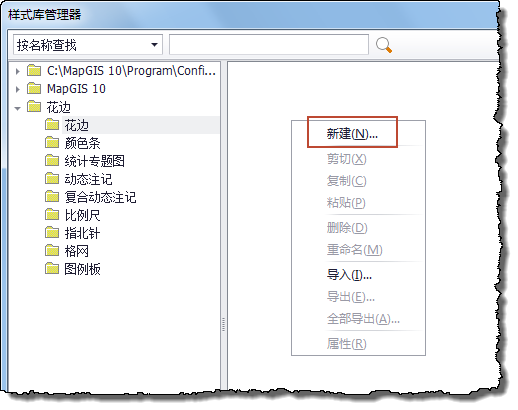

1、选择“样式库管理”，打开“样式库管理器”，在第一步保存了花边符号的系统库下新建一个花边样式；

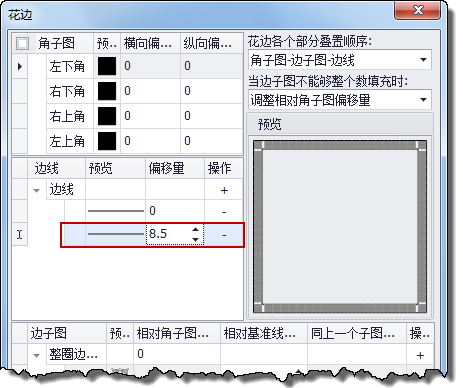

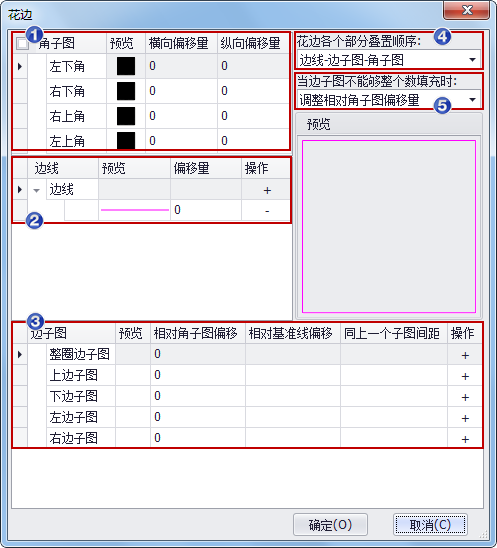

2、在弹出的对话框中进行花边样式的制作；

标注①：

【角子图】：设置花边左下、右下、右上、左上四个角的子图符号。

【预览】：双击预览下的空白可以设置子图参数，设置后空白变为预览图；

【横向偏移量】：角子图相对于默认位置横向偏移的距离；

【纵向偏移量】：角子图相对于默认位置纵向偏移的距离。

标注②：

【边线】：设置花边边线；

【预览】：双击预览下的空白可以设置边线参数，设置后空白变为预览图；

【偏移量】：相对于排版框偏移的距离；

【操作】：单击“＋”添加边线，单击“ - ”删除已添加的边线。

标注③：

【边子图】：设置四个边的子图符号。

[整圈边子图]：设置整个边框使用同一参数的子图符号；

[上/下/左/右边子图]：设置四条边分别使用不同参数的子图符号；

【预览】：双击预览下的空白可以设置子图参数，设置后空白变为预览图；

【相对角子图偏移】：设置边子图相对于相应的角子图的偏移距离；

【相对基准线偏移】：设置子图相对于排版框偏移的距离；

【同上一个子图间距】：设置边子图之间的间距；

【操作】：单击“＋”添加边子图，单击“ - ”删除已添加的边子图。

标注④：

【花边各个部分叠置顺序】：花边各个部分绘制顺序，后绘制的若与先绘制的有重叠部分，将会压盖先绘制的。提供了六种可选的顺序，如下图：

标注⑤：

【当边子图不能够整个数填充时】：当边子图不能够整个数填充整个边框时，采用的解决策略，通过设置合适的解决策略，可使整个边框能被整个数子图填满。系统提供了三种解决策略，如下图：

[调整相对角子图偏移量]：系统自动调整边子图相对角子图的偏移量；

[调整同上一个子图间距]：系统自动调整子图之间的间距；

[调整子图的大小]：系统自动放大或缩小每个子图的大小。

（一）线形花边

线型花边没有子图符号，可以省去花边符号绘制这个步骤，如下图，是一个线型花边，由三条粗细不等的线构成。

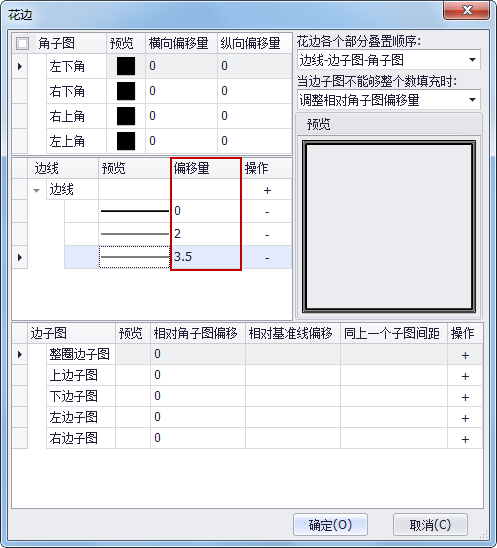

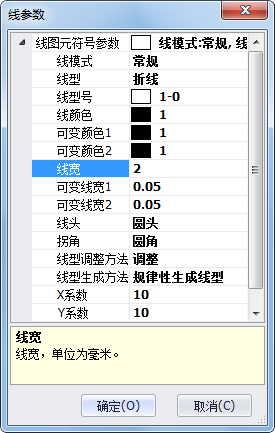

在制作时，仅需添加三条边线，并调整边线参数即可，分别设置三条线的线宽为2、1、0.5，偏移量根据线宽以及线间距可依此设为0、2、3.5。

由于第一条边线的线宽较粗，仅依上述方式设置，得出的花边压盖了排版框边线，有可能会遮挡地图排版框内数据（白色的细线为排版框边线），如下图：

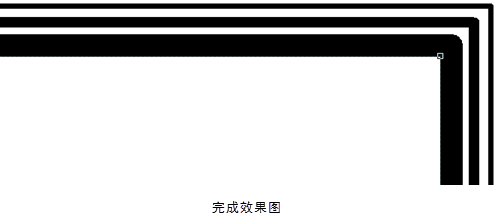

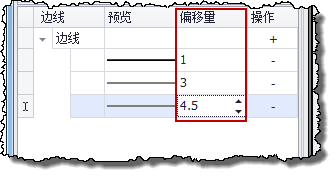

因此可以将所有边线的偏移量再加上第一条线的一半线宽即可（第一条线的一半线宽为1）。

（二）整边圈子图花边

整边圈子图花边，子图符号为规则的正方形，且为轴对称图形，如下图所示，都是整边圈子图花边。

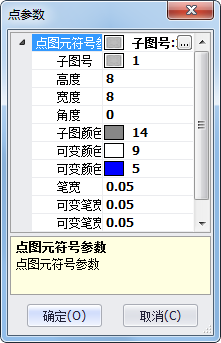

设置参数时，在整边圈子图右侧，点击“+”按钮，添加一个子图，并设置子图参数。

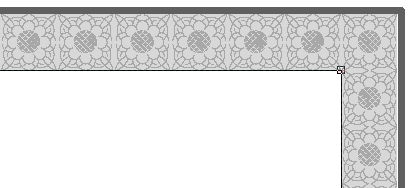

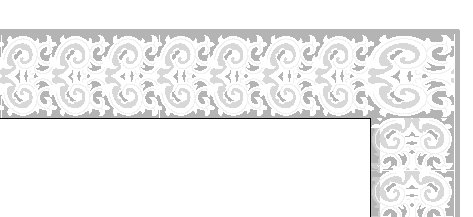

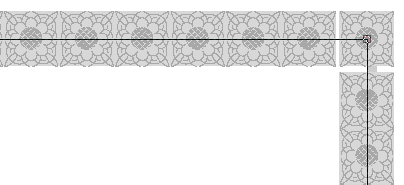

完成后，效果如下图（黑色线为地图排版框边线）：

得出的效果不理想，因为：

有一半花边在排版框内，可能会压盖地图数据；
花边的内外边线没有进行设置；
边子图不能够整个数填充整个边框，因此四个角上会留有空白。

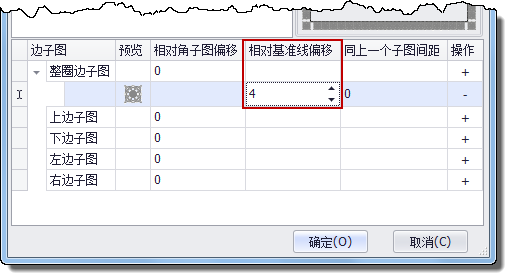

首先，调整花边的相对基准线偏移量，使花边相对于排版框边线向外偏移半个花边高度的距离（该子图参数“高度”、“宽度”为8，因此半个花边高度为4）。

然后，添加外边线。添加的外边线需要注意其偏移量的设置，要保证边线与子图不产生压盖。

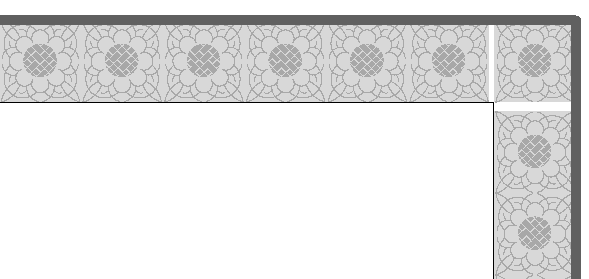

下图为添加一条线宽为1，偏移量为8（子图高度）的边线后的效果图：

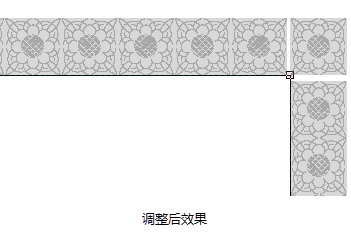

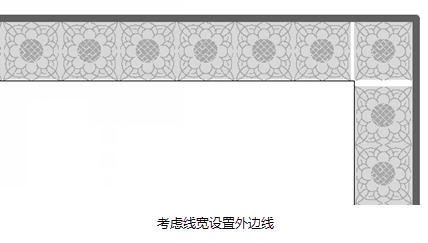

可观察到外边线明显压盖了子图，因此，偏移量应等于子图高度加上外边线的一半线宽，如下图：

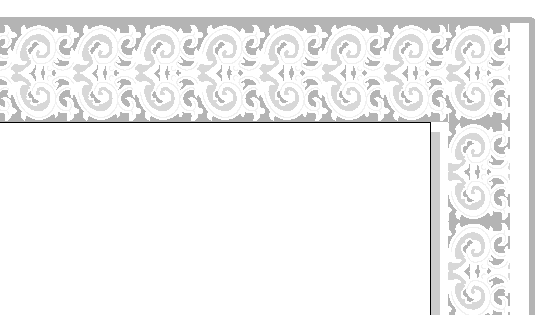

最后，设置“当边子图不能够整个数填充时”的参数为“调整子图的大小”，解决四个角的空白问题，最后的效果如下图所示：

（三）非整边圈子图花边

非整边圈子图花边，子图符号为长方形，如下图所示，都是非整边圈子图花边。

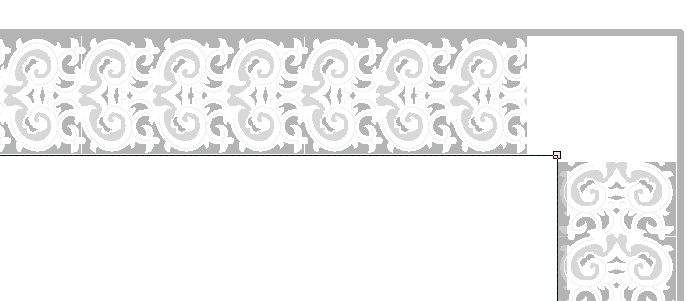

这些花边如果仍使用整边圈子图的方式，花边的左右两边子图将会竖向排列，影响美观，如下图所示，因此，需要设置上、下、左、右的边子图。

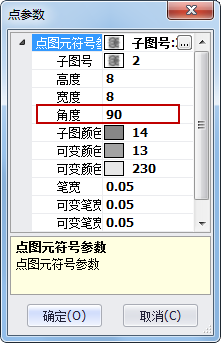

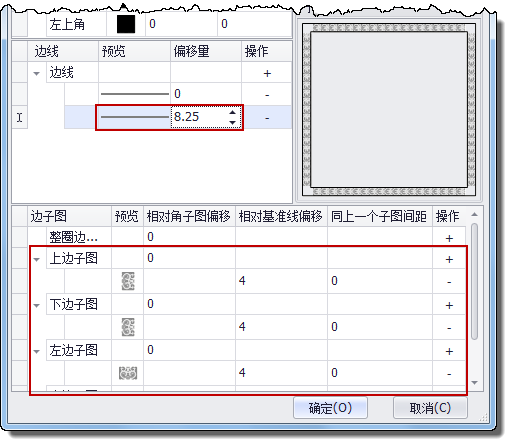

首先，添加上、下、左、右边子图，并调整左、右两边的边子图的角度为90，同时添加一条宽度为0.5的边线，如下图所示：

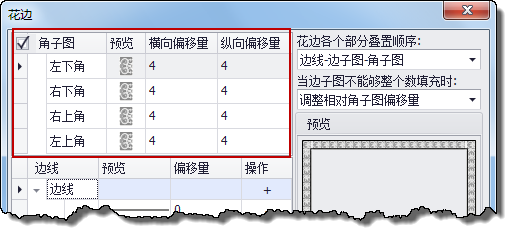

然后，添加角子图填补四角的空缺。勾选“角子图”，对上、下、左、右四个角添加子图，并设置横向偏移量、纵向偏移量；

最后，设置“当边子图不能够整个数填充时”的解决策略为“调整子图的大小”，使其填充满整个角，效果如下图所示：

花边应用

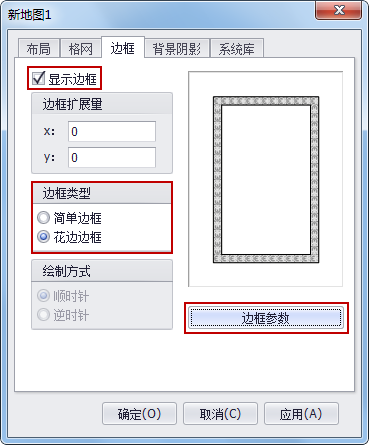

制作好的花边，可以应用在打印输出中，使用时，在排版框或其它整饰元素的属性中设置花边样式，如下图进行设置后，点击“边框参数”便可在“样式选择器”中选择要使用的边框样式。

下面给出一些花边的应用实例：

地图排版框

图例

统计图
