水文分析

洪水淹没分析

功能说明

根据输入的地形数据及洪水水位，模拟被洪水淹没的情况。

操作说明

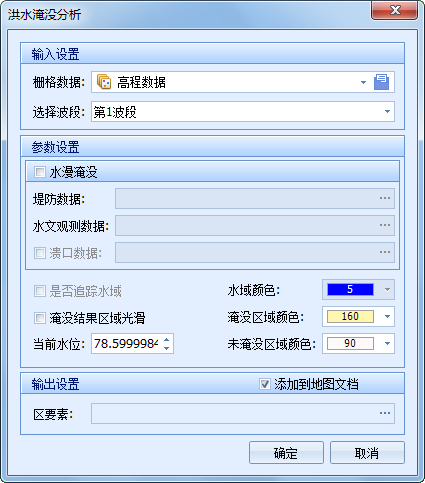

1. 单击“DEM分析”菜单下的“水文分析”→“洪水淹没分析”命令，系统弹出洪水淹没分析设置对话框。

2. 在“洪水淹没分析”对话框里进行参数设置：

【栅格数据】：输入进行洪水淹没分析的DEM高程数据，可点击下拉按键选择当前地图下的栅格数据，也可点击按钮加载数据；

【选择波段】：对于多波段数据，需选择当前处理的波段。

【水漫淹没】：水漫淹没为可选性选项，可通过复选框勾选。在实际应用中，洪水淹没不仅要考虑地形的起伏变化，还需考虑江堤等防护措施。

【堤防数据】：设置水漫分析需要的堤防数据。堤防数据一般高于两侧的地形高度，当河水上涨时，只有高过堤防数据高度，洪水才可能外扩淹没堤防外区域。

【水文观测数据】：设置水漫分析需要的水文观测数据。此数据可表示河水分布概况。

【溃口数据】：勾选后，可加载堤防数据的溃口情况。

【是否追踪水域】：设置是否进行追踪水域。

【淹没结果区域光滑】：设置淹没的结果区域是否进行光滑处理。

【当前水位】：设置当前水位值，系统默认取高程最低值。

【水域颜色】：设置进行洪水淹没分析时水域的颜色。

【淹没区域颜色】：设置进行洪水淹没分析时淹没区域的颜色。

【未淹没区域颜色】：设置进行洪水淹没分析时未淹没区域的颜色。

【区要素】：点击按钮，可将结果输出保存为区要素。

3. 点击"确定"执行洪水淹没分析的操作。

水文流域分析

功能说明

水文流域分析是根据格网Grid数据建立表面径流及其河网，以进行流域的分析。

操作说明

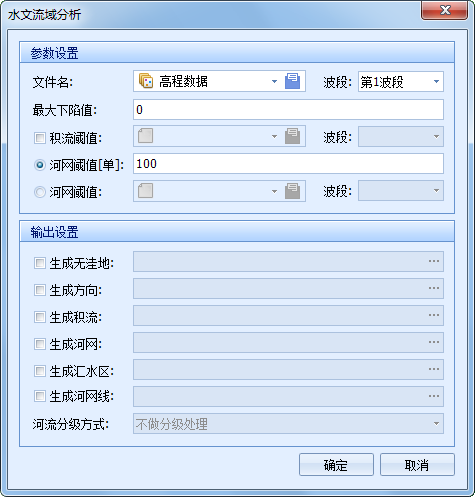

1. 单击“DEM分析”菜单下的“水文分析”→“水文流域分析”命令，系统弹出水文流域分析对话框，如图所示。

2. 在“流域分析参数设置”对话框里进行参数设置：

（1）参数设置

【文件名】：输入进行水文表面流域分析的地形数据。

【波段】：选择当前处理栅格的波段。

【最大下陷值】：最大下陷值表示所允许的由误差造成的下陷点与周围最低点的最大高程差值。

【积流阈值】：勾选后，允许通过输入一个Grd文件来表示每个点所在处的外部因素值。

【河网阈值】：设置形成河网需要的最小值。用户可选择河网域值Grd，它允许用户通过输入一个Grd文件来表示每个点是否为河网的一部分的最小值。

（2）输出设置

【生成无洼地】：选择是否生成无洼地，可生成无洼地Grd文件。

【生成方向】：系统可生成由数字表示的每一点流向的Grd文件。

【生成积流】：系统可生成由数字表示的每一点的积流值Grd文件。

【生成河网】：系统可生成Grd河网文件。

【生成汇水区】：系统可生成相应的汇水区要素。

【生成河网线】：系统形成河网线要素并对其进行分级处理。

【河流分级方式】：设置河网线的分级方式。

3. 点击"确定"则执行水文表面流域分析的操作，点击"取消"则取消当前操作。
