TIN转换
TIN数据导出
功能说明
TIN数据导出是用于三维要素类导出为本地*.Tin或*.Det文件。
操作说明
1. 单击“DEM分析”菜单下的“TIN转换”→“TIN数据导出”命令,系统弹出TIN转换对话框。

2. 在“TIN导出”对话框里进行参数设置:
- 【选择文件】:设置需要进行导出的三维要素。
- 【删除选中】:删除列表中勾选上的数据。
- 【删除未选】:删除列表中没有勾选上的数据。
- 【全部删除】:删除列表中所有数据。
- 【默认输出类型】:设置进行导出后的结果文件类型,格式为*.TIN或*.Det。
- 【默认输出路径】:设置进行导出后的结果文件名和保存路径。
3. 点击"确定"可将三维要素类进行导出,点击"取消"则取消当前操作。
TIN数据导入
功能说明
TIN数据导入是用于将本地*.TIN或*.Det格式数据导入并转换为TIN要素类。
操作说明

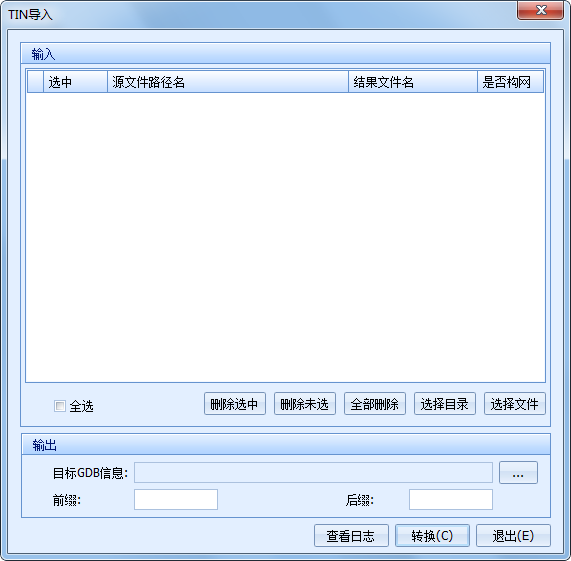

1. 单击“DEM分析”菜单下的“TIN转换”→“TIN数据导入”命令后,系统弹出TIN导入对话框,如图所示:

2. 在“TIN导入”对话框中进行参数设置:
【选择目录】:设置需要进行转换的源文件所在的文件夹。
【选择文件】:设置需要进行转换的源文件,格式为*.TIN或*.Det。
【目标GDB信息】:将数据进行导入后的结果文件名和保存路径。
3. 点击"确定"执行TIN数据导入操作,点击"取消"则取消当前操作。
点简单要素类转换为TIN
功能说明
点要素类转换为TIN要素类是将点要素类或者点简单要素类根据其属性转化为相应的TIN要素类。
操作说明

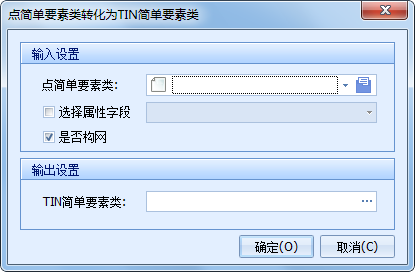

1. 单击“DEM分析”菜单下的“TIN转换”→“点简单要素类转换为TIN”命令,系统弹出如下对话框:

2. 在“点要素类转换为TIN要素类”对话框里进行参数设置:
- 【点简单要素类】:输入进行转换的点要素。
- 【选择属性字段】:设置进行转换的点要素的属性字段。
- 【是否构网】:勾选此功能,生成的Tin会构建三角网;反之,只生成三角网节点,不会构建三角网。
- 【TIN简单要素类】:设置点要素类转换后TIN要素的名称和保存路径。
3. 点击"确定"执行点要素类转换为TIN要素类操作,点击"取消"则取消当前操作。
TIN转换为点简单要素类
功能说明
TIN要素类转换为点要素类是将TIN要素转换为相应的点要素类或者简单要素类。
操作说明

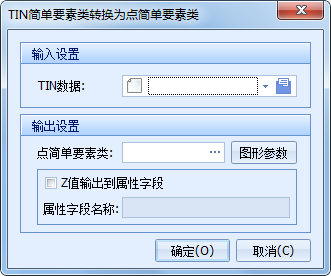

1. 单击“DEM分析”菜单下的“TIN转换”→“TIN转换为点简单要素类”命令,弹出如下对话框:

2. 在“TIN要素类转换为点要素类”对话框里进行参数设置:
- 【TIN数据】:设置需要进行转换的TIN要素。
- 【点简单要素类】:设置转换后的点要素类的名称和保存路径,并设置所输出点要素的图形参数。
- 【Z值输出到属性字段】:是否将Z值作为属性字段输出,并设置输出的的属性字段名称。
3. 点击"确定"执行TIN要素类转换为点要素类操作,点击"取消"则取消当前操作。
TIN转为DEM
功能说明
TIN转换为DEM工具为用户提供了TIN数据向DEM数据转换的功能。
操作说明

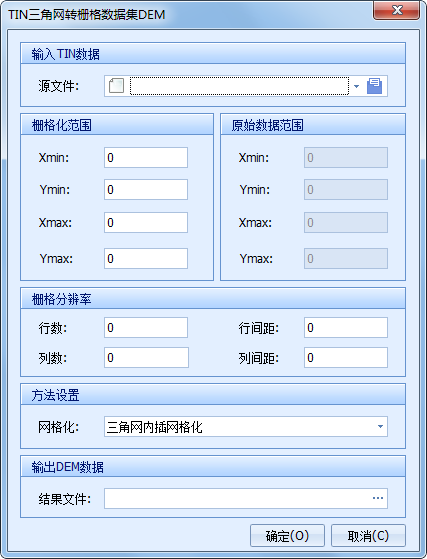

1. 单击“DEM分析”菜单下的“TIN转换”→“TIN转换为DEM”命令,系统弹出输入设置对话框:

2. 在“TIN三角网转栅格数据集DEM”对话框里进行参数设置:
- 【输入TIN数据】:输入需要进行转换的TIN数据。
- 【栅格化范围】:TIN数据转换为栅格数据集的范围,系统默认取原始数据范围一致。
- 【原始数据范围】:系统会根据TIN数据显示范围信息。
- 【栅格分辨率】:TIN数据转化为栅格数据集的网格分辨率。可通过设置网格行列数和行列间距两种方式来设置结果栅格分辨率。
- 【方法设置】:提供TIN数据转化为栅格数据集的方法。
- 【输出DEM数据】:设置结果数据的保存路径和文件名。
3. 点击"确定"执行TIN转换为栅格数据集,点击"取消"则取消当前操作。
