# 图框制作
在绘制标准比例尺地形图的过程中，图廓是必不可少的，而且必须符合国家标准。我国于1991年制订了新的《国家基本比例尺地形图分幅和编号》的国家标准，并给出了不同标准比例尺地形图的编绘规范及图式，自1991年起，新测和更新的地图，照此标准进行分幅和编号。为此，利用机助制图功能，根据制订的标准，可以机助生成标准图廓（标准图框），提供了很好的工具和数学基础。
1、标准图框分幅与编号
我国基本比例尺的地形图包括1：5000、1：1万、1：2.5万、1：5万、1：10万、1：25万、1：50万、1：100万共8种不同比例尺的图框。基本比例尺地图以经纬线分幅制作，它们以1：100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。这样不同比例尺的图幅将1：100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如下表所示。
我国的1:100万地形图的分幅按照国际1:100万的地图分幅标准进行。每幅1:100万地图包括的范围为纬差4°、经差6°。从地球赤道起，向两极每纬度4°为一行，依次以拉丁字母A，B，C，…，V表示；从经度180°起，自西向东每经度6°为一列，依次以阿拉伯数字1，2，3，…，60表示。每幅1：100万地图的编号由该图幅所在的行号（字符码）和列号（数字码）组成，如北京所在的1:100万地图的图幅编号为J50。
下表为我国基本比例尺地图分幅：
1:50万～1:5000地图的编号以1:100万地形图编号为基础，采用行列编号方法，即将1：100万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字（数字码）编号，这样便于计算机运算处理。表示图幅编号的行、列代码均采用3位数字表示，不足3位时前面补0，取行号在前、列号在后的排列形式标记，加在1：100万图幅的图号之后。为了使各种比例尺不至混淆，分别采用不同的字符作为各种比例尺的代码，如上表所示。每幅图的编号是由该图幅所在的1：100万地图编号、比例尺代码以及各自图幅所在的行号和列号的数字码组成，其表达格式为：
2、标准图框的数学基础
标准图框的数学基础包括绘制图框时所采用的投影类型、图幅范围及编号、坐标网和比例尺。1：100万地形图采用正轴等角圆锥投影，按纬差4°分带。各带投影的边纬与中纬变形绝对值相等。每投影带具有两条标准纬线，其纬度为：
B1=Bs+30′，B2=Bn-30′
其中Bs为所绘制图框的南边纬度，Bn为所绘制图框的北边纬度。如绘制从(114°，36°)→(120°,40°)的图框，则Bs=36°，Bn=40°。投影后的经线为直线，纬线为同心圆弧即折线，每30′点为折点，由经差1°、纬差1°的经纬线构成经纬网。
为了制作地图和使用地图的方便，通常在地图上都绘有一种或两种坐标网，即经纬线网和方里网。在1:5000～1:25万比例尺的地形图上，经纬线只以图廓线的形式直接表现出来，并在图角处注出相应度数。为了在用图时加密成网，在内外图廓间还绘有加密经纬网的加密分划短线，必要时对应短线相连，就可构成加密的经纬线网。在1：25万的地形图上，图内还有加密用的十字线。1：50万～1：100万地形图，在图面上直接绘出经纬线网，内图廓上也有加密经纬网的加密分划短线。我国规定1：1万～1：10万地形图上必须绘出方里网，其方里网的密度如表2。
方里网密度表：
3、注意事项
（1）我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图，均采用高斯克吕格投影。1:2.5万～1:50万地形图均采用6度分带；1:1万及更大比例尺地形图采用3度分带，以保证必要的精度。6度分带从格林威治零度经线起，每6度分为一个投影带，全球共分为60个投影带，正好对应百万分幅列号。具体分带及带号可参见投影变换系统中高斯克吕格投影部分。
在MapGIS 10中的“基本比例尺地形图图框”功能下，对8个基本比例尺生成的图框，均采用高斯-克吕格投影坐标系；
（2）生成1：5000，1：1万、1：2.5万、1：5万、1：10万及1：20万、1：25万比例尺的标准图框时，参数输入中要求输入网间间隔，它在公里网或高斯坐标模式下用作公里网间距，在经纬网或地理坐标模式下用作经纬网间距。
（3）对话框参数输入中要求输入的经纬度数必须是标准图幅内的经纬度，不允许跨幅绘制图框。
（4）1：5000、1：1万、1：2.5万可用3度分带，也可以用6度分带绘制图框。缺省情况下，1：5000、1：1万为3度分带；1：2.5万用6度分带。
#
相关主题
# 图幅处理
#
功能说明
图幅处理主要提供新旧图幅号的对比查看及图幅号计算等图幅处理功能。
#
操作说明
点击"工具"，选择“图幅处理”，弹出下图所示对话框：
（1）图幅号解析：根据输入的标准图幅号计算该图幅的新、旧图幅号和图幅范围。
在“输入图幅号”中输入一个标准图幅号（新旧都可），点击“图幅号解析”按钮，便可得到“新图幅号”“旧图幅号”等结果。点击
按钮，可在弹出的对话框中查看图幅号的标准。
（2）根据经纬度计算图幅号（西经和南纬以负数标识）：根据输入点的经纬度计算该点所在的图幅。
选择一种“经纬度单位”，根据选择的单位输入某点的“经度”、“纬度”值，然后选择“新图幅号”或“旧图幅号”，点击“计算图幅号”按钮，便可得到该点在各比例尺下的图幅号。
# 基本比例尺地形图图框
# 功能说明
根据国家标准生成的地形图图框，图框相关参数参照“国家基本比例尺地形图”。
提示：
MapGIS生成图框时包含了比例尺信息，如生成1:1万图框时，结果图框数据的图面单位是1:10000毫米。通常情况下数据的图面单位是1:1米，因此图框和数据若要叠加套和显示，需开启“动态投影”。
# 操作说明
点击"工具"，选择“生成图框”下的“基本比例尺地形图图框”，弹出下图对话框，根据实际情况设置相关参数，点击"完成"即可生成图框。
（1）生成方式
【输入图幅号】：选择此方式，则用户可通过输入的图幅号生成图框。输入的图幅号必须是标准格式（参见“图框制作”），否则点击"完成"后会提示“非法图幅号”；
【选择比例尺】：选择此方式，则用户可通过输入比例尺以及起始经纬度生成图框。
（2）整饰信息：可输入图框的“图幅名称”、“左/右下角的信息”，对图框进行说明。
（3）输出结果：为生成的图框设置“存放路径”以及输入“结果类名”。若勾选“添加到地图”，则图框生成后将加载到“工作空间”下，更新视图区即可查看图框结果。
# 标准分幅图框
# 功能说明
按照国家分幅标准进行分幅生成的图框，图框相关参数用户可调节。
提示：
MapGIS生成图框时包含了比例尺信息，如生成1:1万图框时，结果图框数据的图面单位是1:10000毫米。通常情况下数据的图面单位是1:1米，因此图框和数据若要叠加套和显示，需开启“动态投影”。
# 操作说明
1. 点击"工具"，选择“生成图框”下的“标准分幅图框”，弹出下图对话框，根据实际情况设置完相关参数（部分参数设置可参见“基本比例尺地形图图框”）；
- 【投影参数】：点击“修改”按钮，弹出“修改投影参照系”对话框，用户可在此对话框上设置图框的投影坐标系（系统默认值为符合国家标准的投影参数）。
2. 参数设置完成后，点击"下一步"，生成如下所示“样式设置”对话框，可对图框样式进行设计；
用户可直接在“样式设置”对话框下方的参数列表中，点击各参数进行样式设置；也可点击“编辑”按钮，在弹出的对话框中进行参数设置（由于点击“编辑”按钮进行的参数设置内容更为详细，后面将只对该过程进行叙述）。
- 【重置】：系统默认提供了基本比例尺地形图图框样式，点击该按钮，可将修改后的参数值恢复到该比例尺的地形图图框样式的初始默认状态；
- 【样式模板】：若用户存有样式模板，可点击
按钮加载该文件，系统将读取文件内容将相关参数赋值。需要注意的是，样式模板文件中的比例尺必须与当前图框的比例尺一致。
3. 点击“编辑”按钮，可对图框详细样式进行调节。
4. 参数设置完成后，点击"确定"按钮，弹出“另存整饰模板”对话框，用户可将该样式模板保存，最后在“样式设置”对话框中点击"完成"按钮，系统自动生成图框。
在“整饰模板编辑”对话框中，可编辑图框中各个元素的详细信息。
在“图框元素列表”中的任意一项元素，左边“图框样式预览”框中将放大并闪烁显示该元素，同时“对应元素参数列表”中将显示该元素的相关参数，用户可在该参数列表中通过修改各参数值来调整对应元素样式，同时“对应元素定位信息”中可对该元素的位置进行设置。
同时，在 “图框元素列表”空白处，右键弹出菜单中选择“新建”，用户可根据此功能新建元素。
组成图框的各元素说明：
①图框
图框分为内框和外框。内框是图形数据范围，具有唯一性，外框可包含多个。
在“元素列表”中双击“图框”，可进行图框相关参数设置。点击“结构”，可在如下对话框中设置图框结构及元素类型。
- 【图框线数】：设置图框的个数，其中有且仅有一个内图框，其他均为外图框。
- 【内部元素】：可设置各图框的内部元素参数。
设置图框结构后，可在“元素参数列表”显示如下（用户可点击左边的三角形符号展开各参数）：
- 【内框/外框】：“结构”按钮旁边的下拉框可选择“内框”或“外框”，可对选择的“框”进行相应的参数设置；
以下以“内框”参数为例进行说明：
- 【图框】：内框的矩形部分，下图以绿色标注（最外围的黑色矩形框为“外框”）。用户可设置图框样式、颜色以及与外框的间距；
- 【网格】：网格分“方里网”和“经纬网”，“方里网”以米为单位进行划分，“经纬网”以度为单位进行划分。下图以大红色实线标注，图中所示为没有“网线外延”的“实线”样式。
“主刻度线”：下图蓝色短线标注（图中所示为“框内”样式）。
“坐标注记”：带号（主刻度标记）为大红色数字标注；百公里与公里值（主刻度标记）为黑色数字标注，其中小号字体为百公里，大号字体为公里值；网格间注记为蓝色数字标注。
- 【四角延伸线】：内框的四角向外框的延伸线，下图黑色虚线标注。
- 【四角注记】：在图框的四角标注图框的起止位置。图中玫红色数值标注，图中为“经纬度坐标”样式。
- 【分度带】：根据图框的起止范围，按照设置的跨度大小在图框上显示分度带。
- 【邻带方里网】：只适用于高斯投影下，处于各分度带边缘位置的图框，设置邻带方里网后，生成的图框不仅显示本带的方里线注记，还显示相邻带顺延到本带的方里线注记内容。
- 【磁北线】：表示磁针南北方向的线段，图框上会标注出“磁南”“磁北”。
- 【花边】：图框的样式。
②主标题、副标题、密级、出版单位、数字比例尺、左下角附注、右下角附注
在“图框元素列表”中双击以上元素，“对应元素参数列表”显示如下：
- 【文本】：可在此输入元素内容。
- 【参数】：调整内容的样式，包括颜色、高、宽等。
- 【行间距】：当内容有多排时，可通过该参数值调节各排距离。
- 【行对齐】：当内容有多排时，将内容进行对齐，如“左对齐”表示每排内容的的最左边对齐。
当设置以上元素时，“定位元素定位信息”窗口显示如下（以对“主标题”设置定位为例）：
- 【锚点X/Y】：锚点即该元素的X、Y坐标定位点。以确定主标题的“锚点X”为例，上图中“对准位置”为参考中心，即取（参考元素1的）参考点1和（参考元素2的）参考点2的中间位置，偏移取值为0，因此锚点X为副标题左上角点到副标题右上角点的中间位置。确定锚点Y与此类似。
- 【角度】：分为三种情况，“水平”即该元素角度为0，“与X参考点平行”即该元素与确定锚点X的参考元素平行，“与Y参考点平行”即该元素与确定锚点Y的参考元素平行。
③接图表
在“图框元素列表”中双击“接图表”元素，“对应元素参数列表”显示如下：
- 【文本】：可在此输入、修改接图表中的文本内容。若输入的内容过长无法显示时，需设置下面的单元格大小等参数。
- 【单元格】：单元格没有固定大小，是随内容变化的。其中，“最小高度”“最小宽度”表示单元格最小不会小于这些值，“最大宽度”“最大高度”表示单元格的最大不会大于这些值。若“样式”设为“指定中央单元格大小”，则中央单元格大小将固定为“中央单元格宽度/高度”。设置的“线宽”需在图框生成后，对图层设置“符号化显示”才可查看效果。
- 【四周注记】：设置接图表内容的样式。
- 【中央填充】：设置中央单元格的样式。
④坡度尺
在“图框元素列表”中双击“坡度尺”元素，“对应元素参数列表”显示如下：

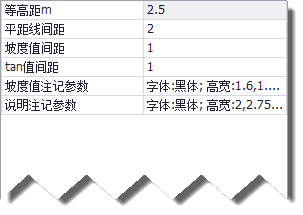

通过这些参数可设置坡度尺的样式以及坡度尺上注记参数，在此不做说明。
⑤直线比例尺
在“图框元素列表”中双击“直线比例尺”元素，“对应元素参数列表”显示如下：
- 【样式】：点击该按钮，弹出样式选择器，用户可选择比例尺的样式。
- 【副尺】：勾选该按钮，则比例尺上显示副尺。
- 【尺身/刻度/单位/其他】：设置比例尺样式，如大小、颜色等，各参数设置在此不做详细说明。
详细参数意义可参考“排版与打印”中的“比例尺”
# 任意图框
# 功能说明
根据用户自定义的比例尺以及图框范围生成的图框。
提示：
MapGIS生成图框时包含了比例尺信息，如生成1:1万图框时，结果图框数据的图面单位是1:10000毫米。通常情况下数据的图面单位是1:1米，因此图框和数据若要叠加套和显示，需开启“动态投影”。
# 操作说明
点击"工具"，选择“生成图框”下的“任意图框”，弹出下图对话框，根据情况设置相关参数，其步骤以及参数设置可参考“标准分幅图框”。
# 格网工具
# 功能说明
格网是由间隔均匀的水平线和垂直线组成的网络，可配合地图数据使用，用于识别地图上各个位置。
# 操作说明
点击"工具"，选择“生成图框”下的“格网工具”，弹出下图对话框，根据情况设置相关参数。
- 【数据范围】：设置格网的单位和起止范围；
- 【网格样式】：设置格网的样式。其中“行加密点数”指在每个单元格的水平线上加入指定个数的点，激活线上点相关操作可查看，“列加密点数”同理，该功能可方便后期对网格线进行光滑处理。
- 【输出结果】：设置网格存放路径和图层名称，勾选“添加到地图”后，生成的网格会自动显示到工作空间。
# 创建渔网
# 功能说明
通过创建渔网功能，可根据GIS数据范围或指定范围，生成指定行列号的格网数据。
# 操作说明
1. 启动"工具"面板->"生成图框"->"创建渔网"功能，弹出如下所示对话框：
2. 用户可进行如下参数设置：
- 【模板数据】：可选项。用户可选择一个已有的矢量或栅格数据，可自动读取数据范围作为结果渔网的参考范围；
- 【地理范围XMin/XMax/YMin/YMax】：若用户选择已有的矢量或栅格数据，此处只可读取数据范围；若不选择，用户可手动输入渔网范围；
- 【原点X/Y】：当用户需要交互输入范围时，可设置渔网的左下角点坐标位置；
提示：
渔网的坐标优先以模板数据为准；当没有模板数据时，根据地理范围XY确定；两者都没有时，根据原点XY计算范围。
- 【对角X/Y】：设置对角XY坐标。通过原点XY计算渔网范围时，当分辨率和行列号只设置一个时，此参数才起效；
- 【分辨率X/Y】：设置结果渔网中每个单元格的XY方向尺寸大小；
- 【行/列值】：设置结果渔网中行列号；
- 【Y轴坐标X/Y】：当用户通过原点XY生成渔网时，此处可设置一个Y轴的XY坐标，结果渔网数据生成后会根据坐标值进行旋转。
3. 设置输出参数，点击"确定"，即可生成渔网数据。
- 【创建渔网像元中心标注点】：
- 【添加到地图文档】：勾选时，结果可自定添加到当前地图文档中；反之，不添加；
- 【几何类型】：设置结果渔网数据类型，包括线和区两种。
- 【输出路径】：设置结果渔网数据的存储路径。
