捕获工具

功能说明

在输入等编辑状态下，捕捉视图区上各点（包括线上点、区边界上点、子图等），便于用户在图元编辑过程中快速的将正在编辑的点定位到诸如某线的垂点、中点等。MapGIS 10为用户提供了捕获工具条，如下图所示：

操作说明

1、开启/关闭捕获

单击工具条上按钮，可设置捕获开关，下图所示捕获开、关时工具条的不同状态：

2、捕获设置

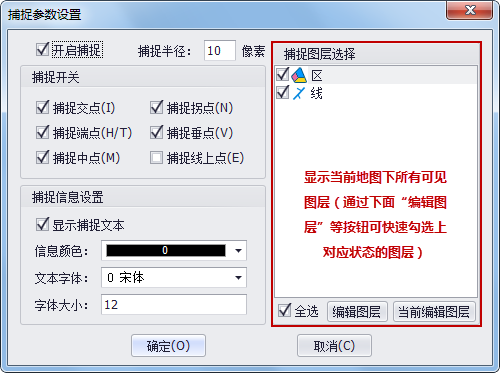

点击工具条上捕获开关旁的下拉按钮，在弹出的下拉菜单中选择，系统弹出下图所示对话框：

• 【开启捕获】：勾选即开启捕获，取消勾选即关闭捕获。只有勾选了该参数，才可以设置各捕获参数；

【捕获半径】：即图元的搜索半径。例如在点选图元时，系统首先确定鼠标点击的坐标位置，再以该位置为原点，以输入的“捕获半径”像素值为半径来绘制圆，落在该圆内的图元都将被选中。

• 【捕获开关】：通过勾选设置是否开启相关捕获，各类型捕获说明如下：

1）捕获交点：捕获线相交的点；捕获效果用“”表示；

2）捕获拐点：捕获线的拐点；捕获效果用“”表示；

3）捕获端点：捕获线的端点；捕获效果用“”表示；

4）捕获垂点：即捕获当前输入线与临近线相垂直的点；捕获效果用“”表示；

5）捕获中点：即捕获当前临近线段的中点；捕获效果用“”表示；

6）捕获线上点：即捕获当前临近线上的点，不一定是该线的坐标点；捕获效果用“”表示。

• 【捕获信息设置】：开启捕获后，若在视图区捕获到相应的点，系统会及时显示出捕获到何种类型的点，该显示内容即捕获文本。若取消勾选“显示捕获文本”，则不显示该内容。通过“信息颜色”、“文本字体”、“字体大小”等参数可设置文本内容的显示样式。
