# 查看栅格数据

查看栅格的图形和属性信息是栅格编辑的一项最基本的功能。MapGIS 10栅格编辑插件为查看栅格数据信息提供了多种方式。用户主活动窗口显示当前影像,也可以通过缩放、复位等方式显示影像,另外,系统还提供了鹰眼、漫游等功能显示影像。提供“显示控制”功能,对数据图层叠加时的显示进行调整和控制。

# 相关主题

# 打开栅格

打开栅格数据是查看栅格数据信息的第一步。用户可以通过两种方式来打开一幅栅格数据:

(1)在地图节点,右键“添加图层”来打开栅格图层;

(2)在MapGIS GDBCatalog目录树中选择栅格数据集或栅格目录中的栅格数据,直接拖拽到“工作空间”或“地图视图”中。

# 操作说明

添加图层

通过工作空间中地图文档的右键菜单,打开MapGIS GDBCatalog中的栅格数据集,也可以打开本地影像文件。

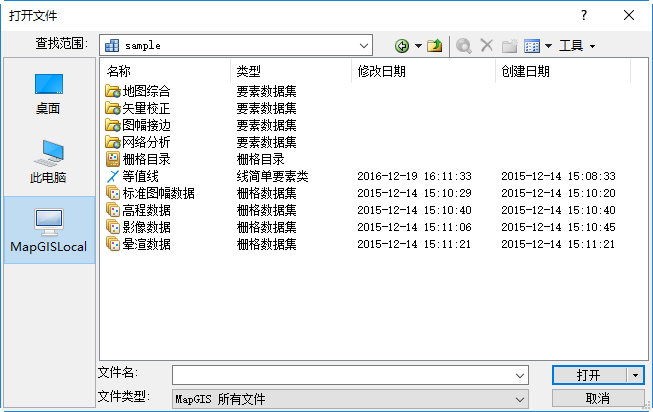

1. 在工作空间地图文档结点的右键菜单中,选择“添加图层”,弹出“打开文件”对话框(如下图):

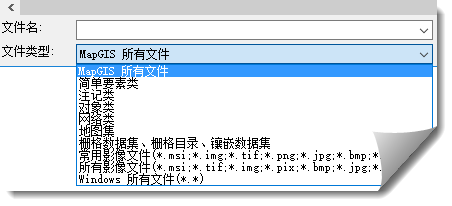

2. 在打开文件对话框“的文件类型”下拉菜单中,选择要添加的栅格数据的类型:若要添加MapGIS GDBCatalog中的栅格数据,请选择文件类型为“栅格数据集、栅格目录”;若要添加本地影像文件,选择文件类型为“常用影像文件”;

3. 确定选择的栅格文件后,单击“打开”,完成操作。若打开的栅格没有即时显示出来,在地图视图窗口上单击右键,在其右键菜单中选择“复位窗口”来显示数据。

提示:

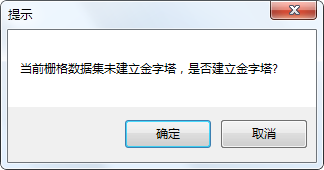

1、当栅格数据数据量较大时,第一次添加该栅格数据,系统会提示用户创建栅格金字塔(如下图)。创建金字塔图像的目的在于提高显示速度及降低CPU使用率,建议用户点击“确认”创建;

2、MapGIS中能够直接打开的本地影像文件格式有:*.bmp、*.img、*.gif、*.tif、*.jpg、*.msi、*.png、*.jp2等;

# 缩放栅格视图

# 功能说明

通过鼠标滚轮和栅格编辑工具条上的自定义显示比例按钮,实现栅格数据的缩放,便于用户在多种比例尺度下查看数据。

# 操作说明

1. 通过鼠标滚轮缩放视图。在地图视图中添加好栅格数据后,用户可以通过鼠标滚轮的前、后滚动来放大、缩小数据视图。

2. 在地图视图中添加并激活栅格数据后,启动"栅格编辑"面板->"自定义比例尺"功能,可根据栅格数据的分辨率来按比例缩放视图。

3. 通过“常用工具条”的“当前窗口的比例尺”设置框(如下图),设置当前数据视图的显示比例尺,显示比例尺是显示器上1毫米代表的实地距离。

提示:

使用“常用工具条”设置当前窗口比例与使用“栅格编辑工具条”上的“自定义显示”,设置的显示比例区别在于:常用工具条上的比例是针对于全局数据,按照数据的真实比例缩放,与数据的坐标范围有关;“自定义显示”上设置的比例是当前显示视图与显示器分辨率相对比例,与数据的分辨率高低有关。

# 对比度调节

对比度调节主要是改变影像的亮度显示效果。您可以通过对比度调节功能,调整栅格的显示亮度值、色彩对比度值以及Gamma值。实现栅格数据的对比度调节有两种途径:数据图层的右键“属性”对话框;另外是通过栅格编辑工具条上的功能按钮来实现。

一、通过“属性页”调整对比度

# 操作说明

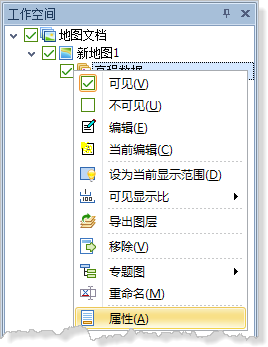

1. 在工作空间中右键相应的栅格图层,在其右键菜单中选择“属性”项,弹出“数据属性页”对话框;

另外,在“栅格编辑工具条”上单击“影像信息”按钮,也能够弹出“数据属性页”对话框;

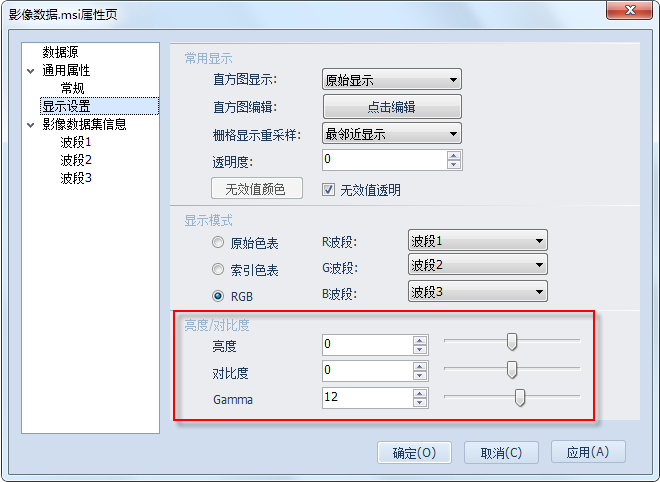

2. 在栅格数据属性页对话框中,选择“显示设置”,在设置页面上,调节“亮度/对比度”一项(下图框选处),可以调节影像的亮度、对比度、Gamma值,使得数据有更好的显示效果。

二、通过工具条“对比度”按钮调整对比度

# 操作说明

1. 在工作空间中激活要调节的栅格影像为当前编辑状态;

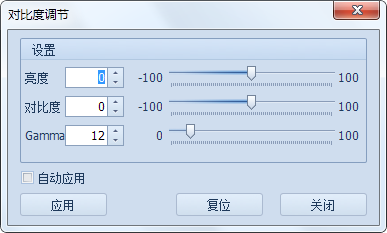

2. 在“栅格编辑工具条”上,单击“对比度”按钮,弹出“对比度调节”对话框(如下图)。用户可以在该窗口上调整图像的亮度、对比度和Gamma值;

【自动应用】:若勾选该项,系统将会即时刷新显示调整结果,供用户查看、参考;

【应用】:为提高显示速率,可直接单击“应用”按钮,手动地将调整应用到图面上;

【复位】:单击该按钮,调整的结果会复位到初始状态(用户打开对话框时看到的默认参数设置);

【关闭】:关闭调整窗口。

以下是对比度调节前后的对比

提示:

1. 在使用工具条上的按钮前,要保证相应图层处于当前编辑状态,这样才能激活相应的按钮;

2. 只勾选【自动应用】,图像会随调整实时刷新,关闭调整窗口后图像显示自动恢复到初始状态;若用户希望在关闭调整窗口后图面依然显示的是调整过的状态,必须在关闭调整窗口前点击“应用”按钮;

3. 图像对比度的修改和调整不会保存到数据中,也就是说,即使数据在本次打开时应用了本次的修改,下次再打开时数据时,仍会恢复为原始显示。用户若想保留对比度调节效果,需保存mapx文件。

# 透明度调节

透明度调节功能多用于有图层叠加时,调整上层图层的显示透明度,使得上下两层的图像进行混合显示。

# 操作说明

1. 在工作空间中右键上层即覆盖层的栅格文件,在其右键菜单中选择“属性”项,弹出“数据属性页”对话框;

另外,在“栅格编辑工具条”上单击“影像信息”按钮,也能够弹出同样的属性页对话框。

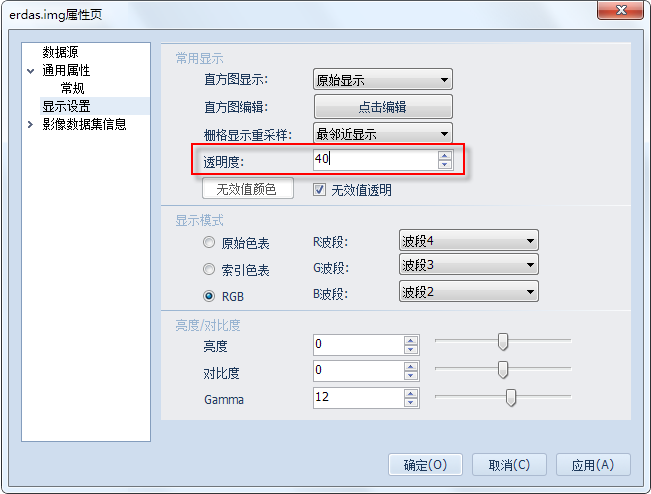

2. 在属性页上的“显示设置”页面上,输入合适的“透明度”值;

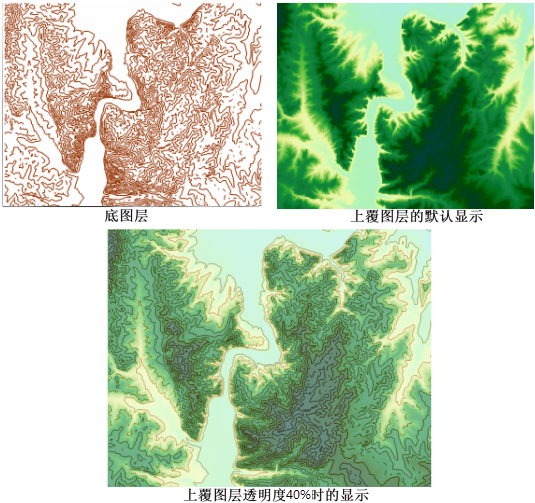

3. 应用设置,单击"确定",属性页自动关闭,返回地图窗口,在数据视图窗口上右键选择复位窗口,查看修改透明度后的效果,对比图如下:

提示:

1. 在属性页上,设置好透明度后,单击"确定"的话,对话框直接关闭,此时设置已经应用到数据中,在地图窗口上右键复位窗口可以查看设置后的效果;若单击【应用】,属性页对话框不会立即关闭,用户可以在属性页对话框打开的状态下,在地图窗口上右键复位窗口,查看设置效果,若效果满意,用户可以直接关闭属性页对话框;若不满意,用户可以继续在属性页对话框中修改相应属性。

2. 对栅格数据视图透明度的修改不会保存到数据,只可以通过mapx文档保存。
