# 线符号
#
功能说明
线样式中记录了某个应用专题中的常用线样式信息，线样式包括了线符号、颜色、宽度等各信息。
#
操作说明
线样式的操作步骤与"标记符号"基本一致，具体可支持的样式及参数设置可参考对应章节说明。
#
相关主题
# 简单线符号
简单线符号支持简单、快速绘制一条实线或带有预定义样式的单一结构的线符号。
提示：
“简单线符号”为MapGIS系统内嵌样式。在地图符号化时若使用该类型的符号，地图迁移的过程中无需考虑其迁移特性。
1. 配置线符号样式和参数配置，具体参数说明如下：
- 【预览】：实时显示所配置的线符号样式；
- 【符号层】：设置线符号的结构信息。通过“添加”、“删除”操作，修改线符号层数；通过“上移”、“下移”操作，改变符号图层顺序；“复制”、“粘贴”或“导入”修改线符号某层样式。
- 【属性】：设置符号的配置属性信息。
【类型】：创建线符号的方式。
【单位】：线符号单位，默认：毫米。
【线宽】：按照图式规范设置线宽值。
【线颜色】：设置符号颜色信息，支持多个颜色方案切换。
【线头类型】：线段的表达方式，系统支持圆头、平头和方头。
【拐角类型】：支持圆角、平角和尖角。
【线偏移量】：设置线符号的偏移值。
【添加】：主要用于制作虚线符号。添加的列表中标记是表示线长值，间隔是虚线间隔值，如下图所示：
【删除】：删除虚线符号图层。
【清空】：清空所有虚线符号图层
【单位间距】：设置上面添加的标记线和间隔虚线的间距。
设置标记和间隔参数后，线符号会以1个符号绘制周期重复。标记位置如下图中绿色标记点在标记（实现）的位置，参数值在0-1之前。只针对标记线与混列线生效。可以添加多组标记/间隔进行设置。
2. 点击"确定"按钮，创建的线符号自动保存并在线符号库显示。
# 标记线符号
由点符号重复标记模式组成的线符号，用于制作植被线或行政界线等特殊的线性符号。
提示：
“标记线符号”是用标记符号制作线符号。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的标记符号类型。具体可参考“标记符号”。
- 【标记符号角度是否沿线旋转】：设置标记符号旋转方式。
- 界面其它参数有重复，具体参数介绍可参考“简单线符号”章节。
# 混列线符号
由重复的线符号片段组成的线符号，用于制作堤坝、路堑等符号。
提示：
“混列线符号”是用已有线符号制作线符号。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的线符号类型。具体可参考“线符号”。
- 【符号角度】：设置符号角度，默认情况下为垂直于几何绘制混列线。
- 界面其它参数有重复，具体参数介绍可参考“简单线符号”章节。
# 整饰线符号
通过整饰规则在线符号两端或中点添加标记符号，用于制作电力线、管道线、隧道线等复杂的标记线。
提示：
“整饰线符号”是用标记符号制作线符号。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的标记符号类型。具体可参考“标记符号”。
【常用整饰规则】：设置线符号的整饰规则，如下图所示：
- 【线头整饰】：线符号起点位置添加一个整饰符号，如图中表示1的位置；
- 【线尾整饰】：线符号终点位置添加一个整饰符号，如图中表示2的位置；
【折线中点】：以线符号要素为单位，在中点位置添加一个整饰符号，如图中表示3的位置；
- 【各线段中点】：在每个节点与节点的中点位置添加一个整饰符号，如图中表示4的位置；
- 【除首位各节点】：除了端点与终点，每个节点上添加一个整饰符号，如图中表示5的位置；
【翻转/旋转设置】：将所有整饰符号翻转和旋转处理。
- 【翻转第一个】：只对图中1的整视符号进行360°旋转；
- 【沿线翻转】：顺着填充线要素起伏方向对整饰符号进行旋转；
【自定义整饰规则】：系统支持按百分比和按绝对距离自定义。以填充线要素为单位，按照1-100区间比例，在设置的百分比例位置添加1个整饰符号。
# 图片线符号
支持PNG (*.png)图形在线长度方向的连续平铺。
提示：
使用“图片线符号”进行地图符号化时，会将图片信息直接保存在地图文档（*.mapx）中。地图迁移的过程中无需考虑其迁移特性。
- 【X缩放尺寸/Y缩放尺寸】：图片在横向/纵向方向的放大/缩小。
- 界面其它参数有重复，具体参数介绍可关注简单线符号内容。

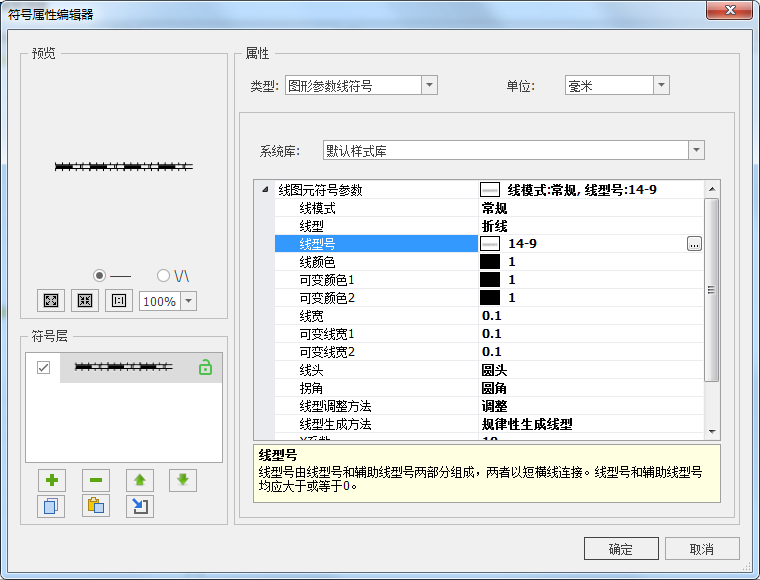

# 图形参数线符号
利用MapGIS传统系统库中线符号表达线样式。
提示：
使用“图形参数线符号”进行地图符号化时，会使用MapGIS系统库。地图迁移的时需同时迁移系统库，具体方法可参考“系统库管理”章节。
