# 填充符号
#
功能说明
填充符号中记录了某个应用专题中的常用区填充样式信息。
#
操作说明
填充符号样式的操作步骤与标记符号基本一致，具体可支持的样式及参数设置可参考对应章节说明。
#
相关主题
# 简单填充符号

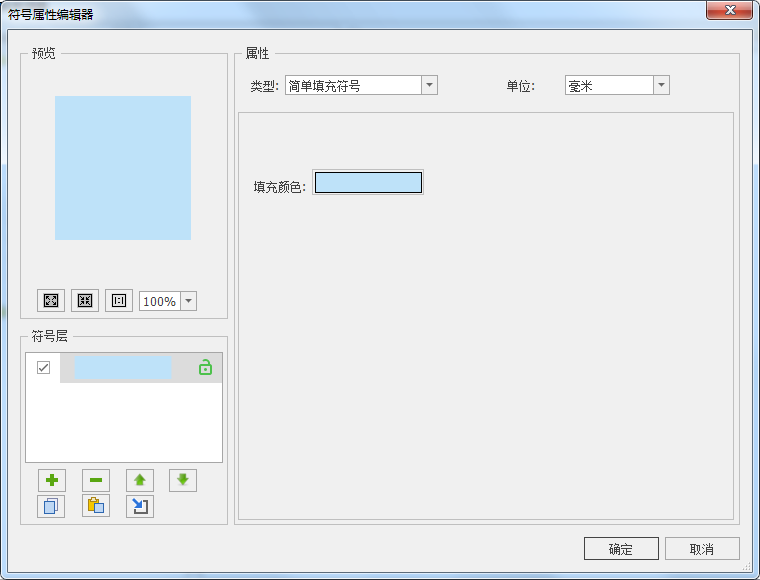

利用单一颜色填充并表达区样式。
提示：
“简单填充符号”只涉及颜色RGB值。在地图符号化时若使用该类型的符号，地图迁移的过程中无需考虑其迁移特性。
# 标记填充符号
利用点标记符号连续平铺填充表达区样式，如：植被、地貌等有特殊配置点符号分布的填充符号表达。
提示：
“标记填充符号”是用标记符号填充。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的标记符号类型。具体可参考“标记符号”。
配置填充符号样式和参数配置，具体参数说明如下：
- 【属性】：设置填充符号的配置属性信息。
- 类型：创建面填充符号的方式。系统支持简单填充符号（简单的填充图形符号）、标记填充符号（用于制作植被、地貌等有特殊分布的填充符号）、线填充符号（用线填充的符号，如建设用地符号）、渐变填充符号（由渐变色填充）、随机标记填充符号（不规则填充符号）、边线填充符号（仅有边线表达的区符号）、图片填充符号（导入常规的图片区符号）、图形参数填充符号（取MapGIS符号库中的区图元符号进行参数设置）。
- 单位：符号单位，默认：毫米。
- 标记符号：设置填充区域中的配置点符号样式。
- 背景色：设置填充区域的背景色。
- 角度：设置配置点符号旋转角度。
- 交错距离类型：设置配置点符号行列类型，提供依据百分比位移和依据绝对值位移。
- 邻行/列交错距离：依据图式规范设置填充配置点符号的邻行/列交错距离，若填充的配置点符号如上图所示，只用设置一个参数即可，或邻行或邻列，不可同时输入参数。
- X/Y方向偏移：设置填充配置点符号X/Y方向偏移量。
- X/Y方向间隔：设置填充配置点符号X/Y方向定位点之间的值。
- 填充策略：包括画刷填充、移除边缘符号、保留边缘符号三种填充策略，设置“移除边缘符号”后可保证填充区域无破符号的情况。
# 线填充符号
利用线符号填充并表达区样式，如：建设用地等要素面符号表达。
提示：
“线填充符号”是用线符号填充。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的线符号类型。具体可参考“线符号”。
- 【线符号】：设置线填充符号及参数信息，操作同“线符号”。
- 【颜色】：设置填充线的颜色值。
- 【角度】：填充线的旋转角度。
- 【线偏移量】：填充线偏移量。
- 【线间距】：填充线与线之间的间距值。
- 【填充背景】：填充符号背景颜色。
# 渐变填充符号
利用渐变颜色条填充表达区样式。
提示：
“渐变填充符号”只涉及颜色RGB值。在地图符号化时若使用该类型的符号，地图迁移的过程中无需考虑其迁移特性。
配置填充符号样式和参数配置，具体参数说明如下：
【渐变类型】：系统提供了三种渐变类型：

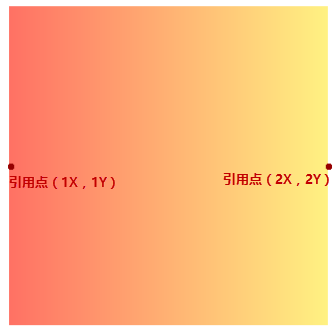

- 线性渐变：根据引用点1X/1Y和引用点2X/2Y两个点坐标确定线性渐变方向，再用颜色渐变条线性填充显示区；

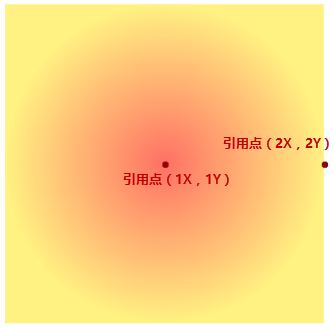

- 放射渐变：根据引用点1X/1Y确定圆心，再用颜色渐变条圆形放射填充显示区；
- 锥形渐变：根据引用点1X/1Y确定圆心，引用点2X/2Y确定起始方向，变再用颜色渐变条逆时针旋转填充显示区。
【传播方式】：利用颜色渐变条填充区时传播方式，系统支持如下三种方式：

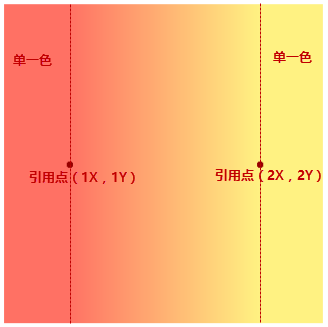

- 最接近停止色：引用点1X/1Y和引用点2X/2Y间采用渐变颜色条填充，其他区域采用单一色填充。以线性填充为例，效果如下：

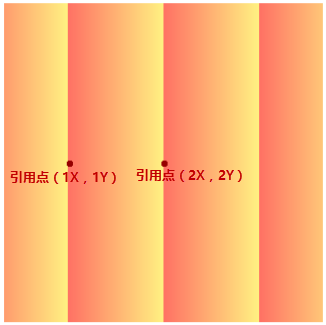

- 重复渐变：引用点1X/1Y和引用点2X/2Y间采用渐变颜色条填充，其他区域采用周期性重复渐变填充。以线性填充为例，效果如下：

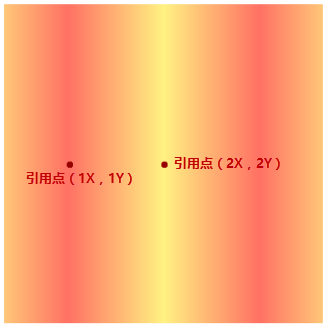

- 反射：引用点1X/1Y和引用点2X/2Y间采用渐变颜色条填充，其他区域采用镜像渐变颜色条填充。以线性填充为例，效果如下：
【坐标模式】：设置渐变填充模式的作用范围：

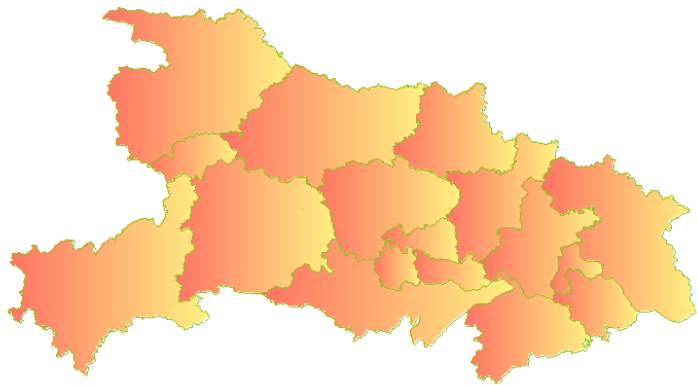

- 要素模式：渐变填充作用于区图层中每一个区图元中；

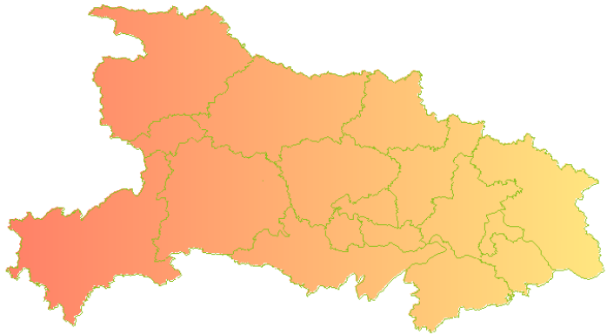

- 视图模式：渐变填充作用于地图视图范围。
【角度】：区渐变色填充时，基于原有角度的旋转角度。
【引用点1X/1Y坐标】：设置引用点1X/1Y坐标值。
【引用点2X/2Y坐标】：设置引用点1X/1Y坐标值。
【暂停色设置】：通过设置多组位置点和颜色值，确定颜色渐变样式。
暂停色参数设置及颜色渐变效果如下：
# 随机标记填充符号
利用点标记符号随机填充表达区样式。
提示：
“随机标记填充符号”是用标记符号填充。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的标记符号类型。具体可参考“标记符号”。
- 【标记符号】：设置标记填充符号及参数信息，操作同“标记符号”。
- 【颜色】：标记填充符号的颜色。
- 【计算方式】：系统提供了“绝对数量”和“基于密度计数”两种计数方式。
- 绝对数量：预览框中符号的个数固定，用户仅需设置“点的个数”。
- 基于密度计数：设置指定密度面积下点的个数，用户需同时设置“点的个数”和“密度面积”。
- 【密度面积（平方毫米）】：系统提供“平方毫米”和“平方数据单位”两种计量单位。
- 【随机种子】：一种以随机数作为对象，以真随机数（种子）为初始条件的随机数。一般计算机的随机数都是伪随机数，以一个随机种子作为初始条件，然后用一定的算法不停迭代产生随机数。
- 【点的位置是否固定】：勾选该复选框，则随机生成的点的位置保持固定。
# 边线填充符号
利用点标记符号连续平铺填充表达区样式。
提示：
“边线填充符号”是用线符号作为边界。在地图符号化时，迁移地图时是否需要迁移其他东西，需看具体使用的线符号类型。具体可参考“线符号”。
- 【颜色】：线符号的颜色。
- 【线符号】：设置线符号及参数信息，操作同“线符号”。
# 图片填充符号
利用图片连续平铺填充显示矢量区。
提示：
使用“图片填充符号”进行地图符号化时，会将图片信息直接保存在地图文档（*.mapx）中。地图迁移的过程中无需考虑其迁移特性。
- 【选择图片】：选择本地图片数据，目前仅支持*.png格式。
- 【角度】：设置图片填充时的旋转角度。角度方向如下所示：
- 【X/Y方向偏移】：设置图片填充时在X/Y方向上的偏移量。
- 【X/Y方向缩放】：设置图片填充时在X/Y方向的缩放比例。
- 【X/Y方向间隔】：设置图片填充时在X/Y方向上，两个重复图片间距，单位为毫米（mm）。
提示：
由于图片无限放大后会存在马赛克现象，MapGIS中图片符号不会随地图的缩放而缩放，即无论矢量数据是否随图缩放，地图缩放过程中，图片符号大小不变。
# 图形参数填充符号
利用MapGIS传统系统库中符号填充表达区样式。
提示：
使用“图形参数填充符号”进行地图符号化时，会使用MapGIS系统库。地图迁移的时需同时迁移系统库，具体方法可参考“系统库管理”章节。
2. 配置填充符号样式和参数配置，具体参数说明如下：
- 【预览】：实时显示所配置的填充符号样式；
- 【符号层】：设置面填充符号的结构信息。通过“添加”、“删除”操作，修改面填充符号层数；通过“上移”、“下移”操作，改变面填充符号图层顺序；“复制”、“粘贴”或“导入”修改面填充符号某层样式。
- 【属性】：设置填充符号的配置属性信息。
- 类型：创建面填充符号的方式。系统支持简单填充符号（简单的填充图形符号）、标记填充符号（用于制作植被、地貌等有特殊分布的填充符号）、线填充符号（用线填充的符号，如建设用地符号）、渐变填充符号（由渐变色填充）、随机标记填充符号（不规则填充符号）、边线填充符号（仅有边线表达的区符号）、图片填充符号（导入常规的图片区符号）、图形参数填充符号（取MapGIS符号库中的区图元符号进行参数设置）。
- 单位：符号单位，默认：毫米。
- 标记符号：设置填充区域中的配置点符号样式。
- 线颜色：设置配置点符号颜色。
- 背景色：设置填充区域的背景色。
- 角度：设置配置点符号旋转角度。
- 交错距离类型：设置配置点符号行列类型，提供依据百分比位移和依据绝对值位移。
- 邻行交错距离：设置填充配置点符号的邻行交错距离。
- 邻列交错距离：设置填充配置点符号的邻列交错距离。
- X方向偏移：设置填充配置点符号X方向偏移值。
- Y方向偏移：设置填充配置点符号Y方向偏移值
- X方向间隔：设置填充配置点符号X方向间隔值。
- Y方向间隔：设置填充配置点符号Y方向间隔值。
- 去除边缘破符号：设置后保证填充区域无破符号的情况。
3. 点击"确定"按钮，创建的面填充符号自动保存并在填充符号库显示。
